利用 matlab 提取圖片曲線
給你一張圖片，如何提取里面曲線的數據，從而利用這些數據進行圖像重繪、加工處理、測距、擬合得到函數表達式等操作呢？
行文動機

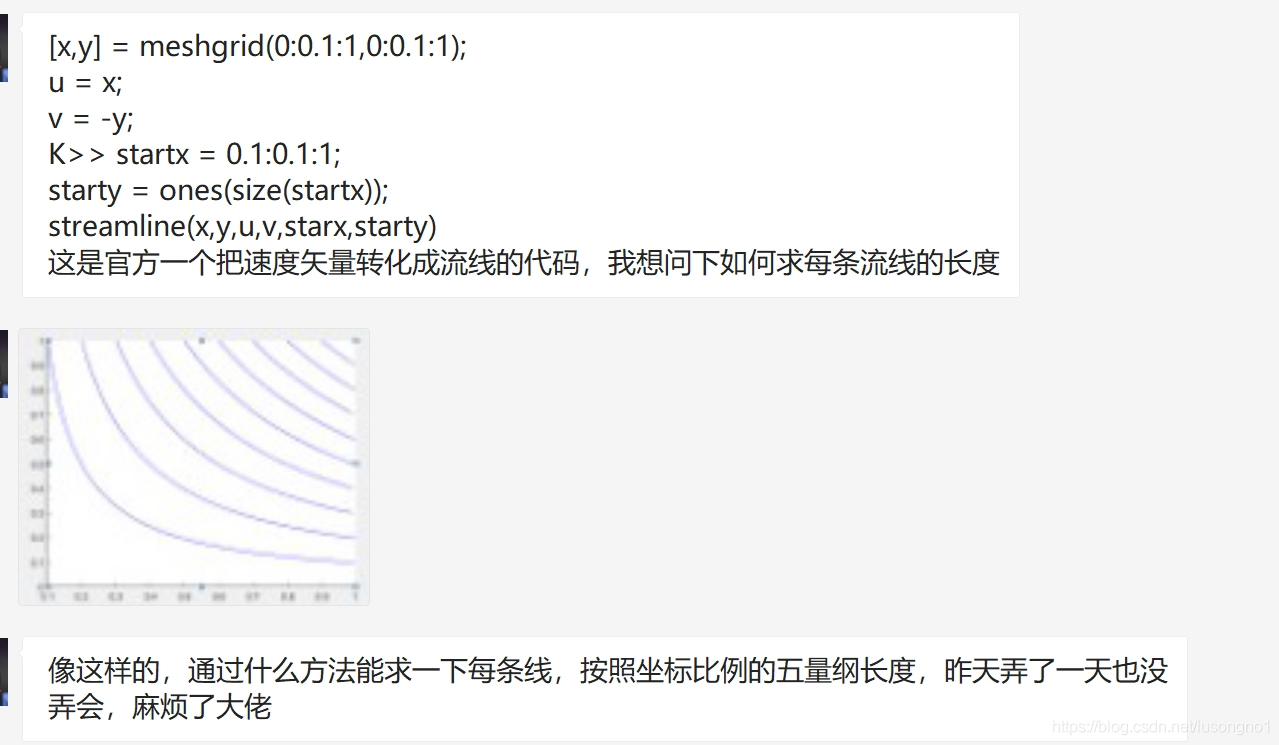

前段時間，有個朋友問了我一個問題，大概意思就是要給圖像的流線測距離，在我的印象里面，matlab 是似乎沒有這種直接的功能的。
那么換個角度來理解一下這個問題，如果給你一張圖像，如何提取里面點的數據？其實，有了曲線的數據，后面想干嘛就干嘛了。
一直沒空弄這個，今天偷閑，安排！！！
圖像的讀入與裁剪

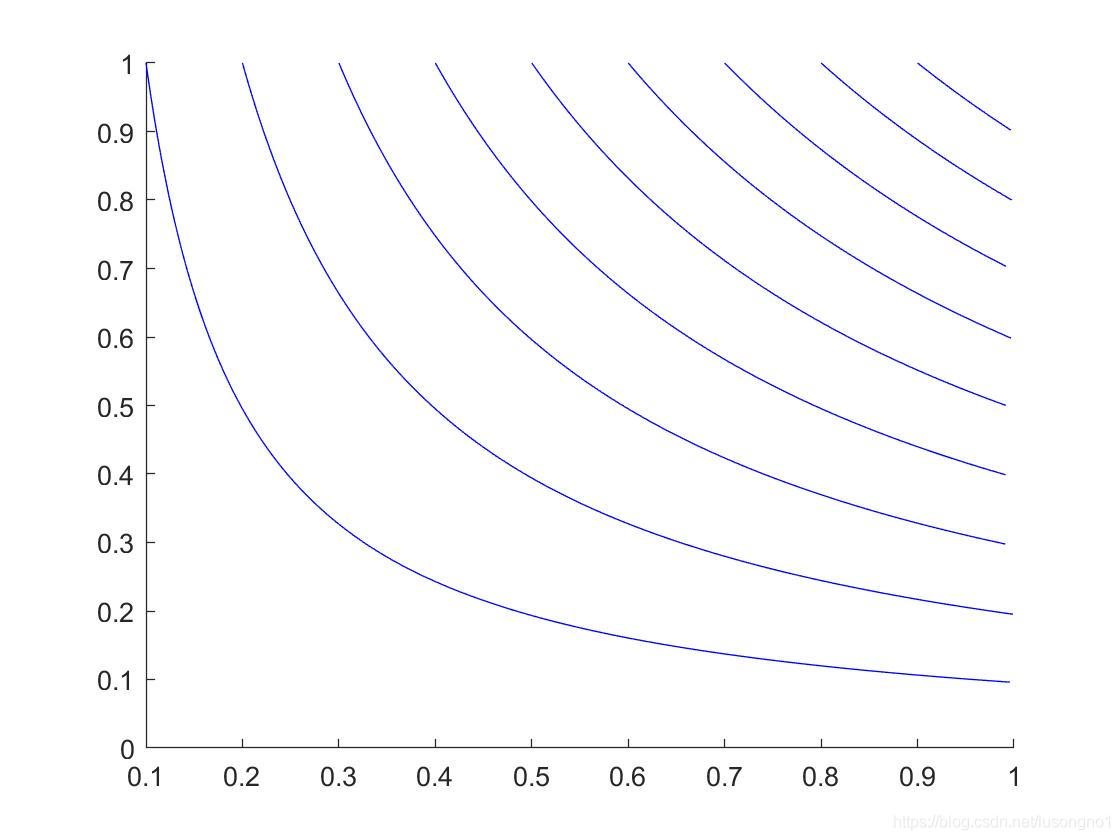

以下面的圖像作為例子。
我們先導入圖像，進行簡單的裁剪。為什么要裁剪呢？其實不裁剪也沒關系，因?yàn)槲液竺媸腔谙袼攸c(diǎn)的顏色來提取的曲線。如果你想提取的曲線不能通過顏色區分，那么，最好通過裁剪，把你不想要的部分盡可能地剪掉。
|
1
2
3
4
5
6
|
%% 讀入圖片，展示，有必要的話可以適當做一些裁剪a = imread('a.jpg');%讀取到一張圖片imshow(a);a = imcrop(a);%使用鼠標裁剪一波imshow(a);[low_num,col_num,~] = size(a); |
顏色拾取

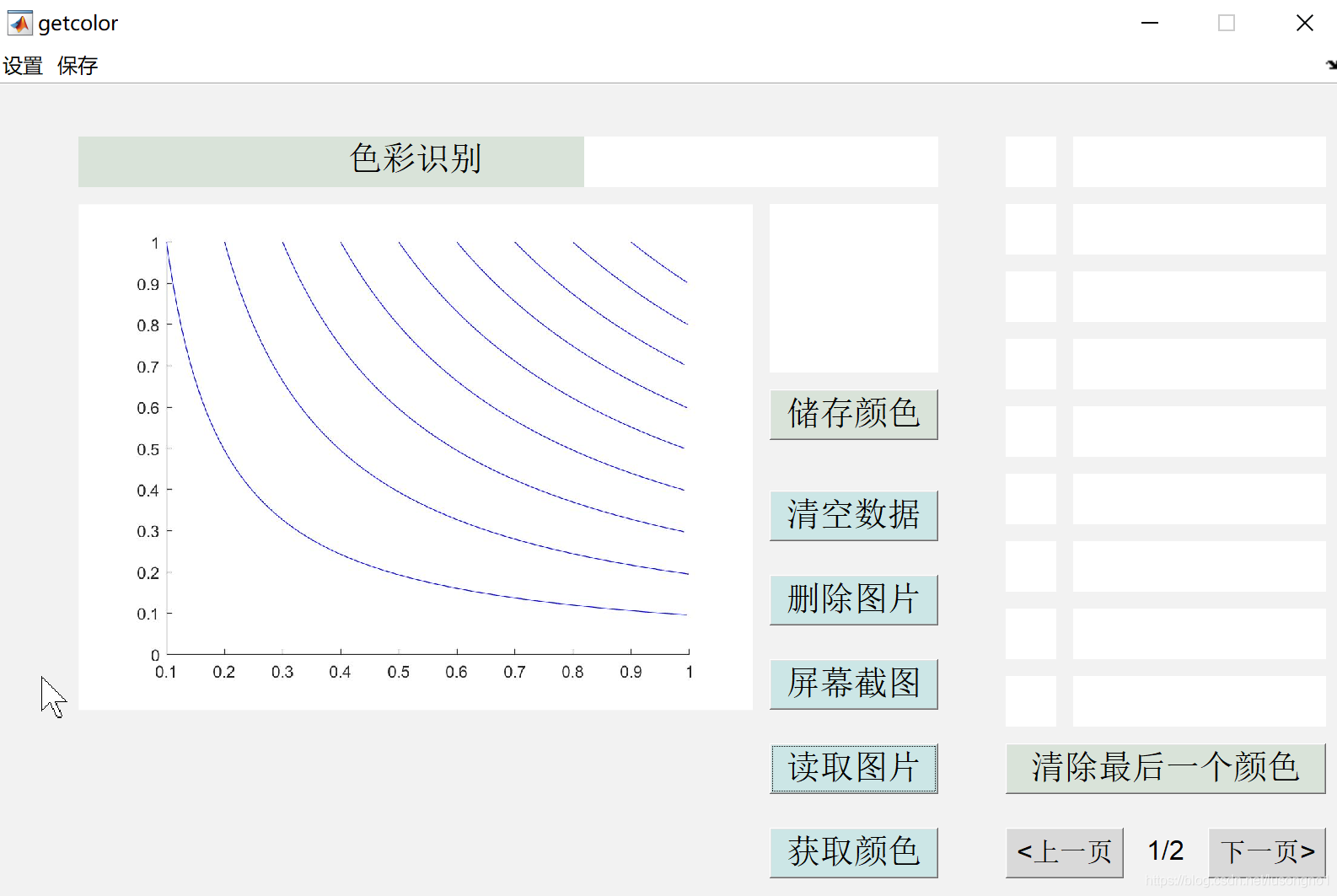

觀察圖像發現，我們要提取的曲線是藍色的，所以我希望通過顏色把它區分出來。那么我們就要知道這個曲線的 rgb 值。我希望通過鼠標點選的方式獲取到顏色值。
這里我偷個懶，直接采用了 開源的顏色提取工具。這個模塊不是我寫的，特此聲明，請尊重原創。
|
1
2
3
|
%% 顏色提取getcolor();color = color_list_temp(1,:); |
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
411
412
413
414
415
416
417
418
419
420
421
422
423
424
425
426
427
428
429
430
431
432
433
434
435
436
437
438
439
440
441
442
443
444
445
446
447
448
449
450
451
452
453
454
455
456
457
458
459
460
461
462
463
464
465
466
467
468
469
470
471
472
473
474
475
476
477
478
479
480
481
482
483
484
485
486
487
488
489
490
491
492
493
494
495
496
497
498
499
500
501
502
503
504
505
506
507
508
509
510
511
512
513
|
function getcolorglobal control;global ima;global gui;global x_limit;global y_limit;global color;global a;global color_number;global color_list;global page;global total_page;global color_list_temp;color=[];page=1;total_page=2;color_list=[0 0 0];color_list(1,:)=[];color_number=1;rgb_type=1;%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%gui.fig=figure('units','pixels',... 'position',[350 100 800 500],... 'numbertitle','off',... 'menubar','none',... 'resize','off',... 'name','getcolor',... 'color',[0.95 0.95 0.95]);%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%uh1=uimenu('label','設置');uimenu(uh1,'label','rgb類型設置','callback',@rgbset) function rgbset(~,~) gui.rgbfig=figure('units','pixels',... 'position',[360 370 180 200],... 'numbertitle','off',... 'menubar','none',... 'name','rgbset',... 'resize','off'); gui.axes=axes('units','pixels',... 'parent',gui.rgbfig,... 'plotboxaspectratio',[1 1 1],... 'color',[0.95 0.95 0.95],... 'box','on', ... 'xlim',[0 500],... 'ylim',[0 500], ... 'xcolor',[0.95 0.95 0.95],... 'ycolor',[0.95 0.95 0.95],... 'ydir','reverse', ... 'xtick',[],'ytick',[]); gui.checkbox1=uicontrol('parent',gui.rgbfig,... 'style','checkbox',... 'string','范圍:0－1',... 'position',[45 150 400 30],... 'fontsize',10,... 'value',rgb_type,... 'callback',@ifon1); gui.checkbox255=uicontrol('parent',gui.rgbfig,... 'style','checkbox',... 'string','范圍:0－255',... 'position',[45 120 400 30],... 'fontsize',10,... 'value',~rgb_type,... 'callback',@ifon255); gui.makesurebutton=uicontrol('parent',gui.rgbfig,... 'style','pushbutton',... 'string','確定設置',... 'position',[45 70 100 25],... 'fontsize',10,... 'callback',@settype); function ifon1(~,~) if(get(gui.checkbox1,'value')==1) set(gui.checkbox1,'value',1); set(gui.checkbox255,'value',0); else set(gui.checkbox1,'value',1); end end function ifon255(~,~) if(get(gui.checkbox255,'value')==1) set(gui.checkbox255,'value',1); set(gui.checkbox1,'value',0); else set(gui.checkbox255,'value',1); end end function settype(~,~) rgb_type=get(gui.checkbox1,'value'); if ~isempty(color) set(gui.text2,'string',['[',num2str((color/255).*rgb_type+color.*(~rgb_type)),']']); end show_color(page); close(gui.rgbfig) end end%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%uh2=uimenu('label','保存');uimenu(uh2,'label','儲存為mat','callback',@saveas_mat)uimenu(uh2,'label','儲存為txt','callback',@saveas_txt)uimenu(uh2,'label','儲存為excel','callback',@saveas_exl)uimenupic=uimenu(uh2,'label','儲存為對照?qǐng)D');uimenu(uimenupic,'label','儲存全部頁碼','callback',@saveas_pic_all);uimenu(uimenupic,'label','儲存當前頁碼','callback',@saveas_pic_now);function saveas_mat(~,~) try [filename, pathname] = uiputfile({'*.mat','mat'}); color_list_temp=(color_list/255).*rgb_type+color_list.*(~rgb_type); save([pathname,filename],'color_list_temp'); catch end endfunction saveas_txt(~,~) try [filename, pathname] = uiputfile({'*.txt','記事本'}); color_list_temp=(color_list/255).*rgb_type+color_list.*(~rgb_type); [m,n]=size(color_list_temp); fid=fopen([ pathname,filename],'w'); for ii=1:m for jj=1:n if jj==n fprintf(fid,'%d\r\n',color_list_temp(ii,jj)); else fprintf(fid,'%d\r\t',color_list_temp(ii,jj)); end end end fclose(fid); catch endendfunction saveas_exl(~,~) [filename, pathname] = uiputfile({'*.xlsx','記事本'}); color_list_temp=(color_list/255).*rgb_type+color_list.*(~rgb_type); xlswrite([ pathname,filename],color_list_temp) endfunction saveas_pic_all(~,~) page_with_color=total_page-1; px=50; gap_px=10; pic=ones(9*px,page_with_color*px+(page_with_color-1)*gap_px,3); for p=1:page_with_color for ii=(p-1)*9+1:p*9 for kk=1:3 if ii<=length(color_list) pic((ii-(p-1)*9-1)*px+1:(ii-(p-1)*9)*px,(p-1)*(px+gap_px)+1:(p-1)*(px+gap_px)+px,kk)=color_list(ii,kk)/255; end end end end [filename, pathname] = uiputfile({'*.jpg;*.png','all image files';... '*.jpg','jpg';'*.png','png' }); imwrite(pic,[pathname,filename]);endfunction saveas_pic_now(~,~) try [m,~]=size(color_list); m=m-(page-1)*9; m(m>9)=9; px=50; pic=ones(9*px,1*px,3); if m>0 for ii=(page-1)*9+1:(page-1)*9+m for kk=1:3 pic((ii-1)*px+1:ii*px,1:px,kk)=color_list(ii,kk)/255; end end else end [filename, pathname] = uiputfile({'*.jpg;*.png','all image files';... '*.jpg','jpg';'*.png','png' }); imwrite(pic,[pathname,filename]); catch endend%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%uh3=uimenu('label','導入');%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%gui.text=uicontrol('parent',gui.fig,... 'style','text',... 'string','色彩識別',... 'horizontalalign','center',... 'position',[50 440 400 30],... 'backgroundcolor',[0.85 0.89 0.85],... 'foregroundcolor','k',... 'fontsize',15);gui.text1=uicontrol('parent',gui.fig,... 'style','text',... 'string','',... 'horizontalalign','center',... 'position',[460 330 100 100],... 'backgroundcolor',[1 1 1],... 'foregroundcolor','k',... 'fontsize',10);gui.text2=uicontrol('parent',gui.fig,... 'style','text',... 'string','',... 'horizontalalign','center',... 'position',[350 440 210 30],... 'backgroundcolor',[1 1 1],... 'foregroundcolor','k',... 'fontsize',10);gui.savecolorbutton=uicontrol('parent',gui.fig,... 'style','pushbutton',... 'string','儲存顏色',... 'position',[460 290 100 30],... 'backgroundcolor',[0.85 0.89 0.85],... 'foregroundcolor','k',... 'fontsize',15,... 'callback',@save_color);gui.deletedatabutton=uicontrol('parent',gui.fig,... 'style','pushbutton',... 'string','清空數據',... 'position',[460 230 100 30],... 'backgroundcolor',[0.8 0.9 0.9],... 'foregroundcolor','k',... 'fontsize',15,... 'callback',@clear_data);gui.deletepicbutton=uicontrol('parent',gui.fig,... 'style','pushbutton',... 'string','刪除圖片',... 'position',[460 180 100 30],... 'backgroundcolor',[0.8 0.9 0.9],... 'foregroundcolor','k',... 'fontsize',15,... 'callback',@delete_pic);gui.getcapbutton=uicontrol('parent',gui.fig,... 'style','pushbutton',... 'string','屏幕截圖',... 'position',[460 130 100 30],... 'backgroundcolor',[0.8 0.9 0.9],... 'foregroundcolor','k',... 'fontsize',15,... 'callback',@get_capture);gui.getpicbutton=uicontrol('parent',gui.fig,... 'style','pushbutton',... 'string','讀取圖片',... 'position',[460 80 100 30],... 'backgroundcolor',[0.8 0.9 0.9],... 'foregroundcolor','k',... 'fontsize',15,... 'callback',@getimage);gui.getcolorbutton=uicontrol('parent',gui.fig,... 'style','pushbutton',... 'tag','recc',... 'string','獲取顏色',... 'position',[460 30 100 30],... 'backgroundcolor',[0.8 0.9 0.9],... 'foregroundcolor','k',... 'fontsize',15,... 'callback',@get_color);%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%for i=1:9 gui.text=uicontrol('parent',gui.fig,... 'tag',num2str(i),... 'style','text',... 'string','',... 'horizontalalign','left',... 'position',[600 440-40*(i-1) 30 30],... 'backgroundcolor',[1 1 1],... 'foregroundcolor','k',... 'fontsize',10); endfor i=1:9 gui.text=uicontrol('parent',gui.fig,... 'tag',[num2str(i),'t'],... 'style','text',... 'string','',... 'horizontalalign','center',... 'position',[640 440-40*(i-1) 150 30],... 'backgroundcolor',[1 1 1],... 'foregroundcolor','k',... 'fontsize',8); end%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%gui.inputbutton=uicontrol('parent',gui.fig,... 'style','pushbutton',... 'string','清除最后一個顏色',... 'position',[600 80 190 30],... 'backgroundcolor',[0.85 0.89 0.85],... 'foregroundcolor','k',... 'fontsize',15,... 'callback',@delete_last);%gui.inputbutton=uicontrol('parent',gui.fig,... %'style','pushbutton',... %'string','導出數據',... %'position',[600 30 190 30],... %'backgroundcolor',[0.85 0.89 0.85],... %'foregroundcolor','k',... %'fontsize',15,... %'callback',@output_data);%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%gui.lpbutton=uicontrol('parent',gui.fig,... 'style','pushbutton',... 'string','<上一頁',... 'position',[600 30 70 30],... 'backgroundcolor',[0.85 0.85 0.85],... 'foregroundcolor','k',... 'fontsize',12,... 'callback',@lastpage);gui.npbutton=uicontrol('parent',gui.fig,... 'style','pushbutton',... 'string','下一頁>',... 'position',[720 30 70 30],... 'backgroundcolor',[0.85 0.85 0.85],... 'foregroundcolor','k',... 'fontsize',12,... 'callback',@nextpage);gui.page=uicontrol('parent',gui.fig,... 'style','text',... 'string',[num2str(page),'/',num2str(total_page)],... 'horizontalalign','center',... 'position',[670 30 50 27],... 'backgroundcolor',[0.95 0.95 0.95],... 'foregroundcolor','k',... 'fontsize',12);function lastpage(~,~) page=page-1; page(page<1)=1; set(gui.page,'string',[num2str(page),'/',num2str(total_page)]); show_color(page);endfunction nextpage(~,~) page=page+1; page(page>total_page)=total_page; set(gui.page,'string',[num2str(page),'/',num2str(total_page)]); show_color(page);end%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%gui.axes=axes('units','pixels',... 'plotboxaspectratio',[1 1 1],... 'position',[50 30 400 400],... 'color',[0.98 0.98 0.98],... 'box','on', ... 'xlim',[0 500],... 'ylim',[0 500], ... 'xcolor','w','ycolor','w',... 'ydir','reverse', ... 'tag','picbagaxes',... 'xtick',[],'ytick',[]);hold on;%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%% %function output_data(~,~) %if color_number>1 %disp(color_list) %end %end function show_color(cur_page) len_list=size(color_list,1); for ii=(cur_page-1)*9+1:(cur_page-1)*9+9 if(ii<=len_list) set(findobj('tag',num2str(ii-(cur_page-1)*9)),'backgroundcolor',color_list(ii,:)/255) set(findobj('tag',[num2str(ii-(cur_page-1)*9),'t']),'string',['[',num2str((color_list(ii,:)/255).*rgb_type+color_list(ii,:).*(~rgb_type)),']']) else set(findobj('tag',num2str(ii-(cur_page-1)*9)),'backgroundcolor',[1 1 1]) set(findobj('tag',[num2str(ii-(cur_page-1)*9),'t']),'string','') end end end function save_color(~,~) if ~isempty(get(gui.text2,'string')) %set(findobj('tag',num2str(color_number)),'backgroundcolor',color/255) %set(findobj('tag',[num2str(color_number),'t']),'string',['[',num2str((color/255).*rgb_type+color.*(~rgb_type)),']']) color_list(color_number,:)=color;%(color/255).*rgb_type+color.*(~rgb_type); color_number=color_number+1; if color_number-1>(total_page-1)*9 page=ceil(color_number/9); total_page=total_page+1; set(gui.page,'string',[num2str(page),'/',num2str(total_page)]); end show_color(page) end end function delete_last(~,~) if color_number>=1 %set(findobj('tag',num2str(color_number-1)),'backgroundcolor',[1 1 1]) %set(findobj('tag',[num2str(color_number-1),'t']),'string','') color_list(end,:)=[]; color_number=color_number-1; if color_number-2<=(total_page-2)*9 page=ceil((color_number-1)/9); total_page=total_page-1; set(gui.page,'string',[num2str(page),'/',num2str(total_page)]); end show_color(page) end end function delete_pic(~,~) control=0; set(findobj('tag','picbagaxes'),... 'xlim',[0 500],... 'ylim',[0 500],... 'position',[50 30 400 400],... 'color',[0.98 0.98 0.98]); delete(a); end function clear_data(~,~) control=0; set(gui.text1,'backgroundcolor',[1 1 1]); set(gui.text2,'string',''); set(findobj('tag','picbagaxes'),... 'xlim',[0 500],... 'ylim',[0 500],... 'position',[50 30 400 400],... 'color',[0.98 0.98 0.98]); set(findobj('tag','recc'),'string','獲取顏色'); delete(a); end function get_color(~,~) if control==0 set(gui.text1,'backgroundcolor',[1 1 1]); set(gui.text2,'string',''); end control=1; set(gcf,'windowbuttonmotionfcn',@whilemovefcn) set(gcf,'windowbuttondownfcn',@whileclickfcn) end%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%% function whilemovefcn(~,~) xy=get(gca,'currentpoint'); x=xy(1,2);y=xy(1,1); if x<=x_limit&&y<=y_limit&&x>=0&&y>=0 x(x>x_limit)=x_limit; y(y>y_limit)=y_limit; x(x<1)=1; y(y<1)=1; x=round(x); y=round(y); if control==1 color=double([ima(x,y,1),ima(x,y,2),ima(x,y,3)]); set(gui.text1,'backgroundcolor',color/255); set(gui.text2,'string',['[',num2str((color/255).*rgb_type+color.*(~rgb_type)),']']); end else if control==1 set(gui.text1,'backgroundcolor',[1 1 1]); set(gui.text2,'string',''); end end end function whileclickfcn(~,~) xy=get(gca,'currentpoint'); x=xy(1,2);y=xy(1,1); if x<=x_limit&&y<=y_limit&&x>=0&&y>=0 control=0; set(gui.text1,'backgroundcolor',color/255); set(gui.text2,'string',['[',num2str((color/255).*rgb_type+color.*(~rgb_type)),']']); set(findobj('tag','recc'),'string','繼續取色'); %disp(color/255) end end%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%% function get_capture(~,~) screensize=get(0,'screensize'); screensize=1.5*screensize; robot=java.awt.robot(); rectangle=java.awt.rectangle(); rectangle.x=0; rectangle.y=0; rectangle.width=screensize(3); rectangle.height=screensize(4); image=robot.createscreencapture(rectangle); data=image.getdata(); temp=zeros(screensize(3)*screensize(4)*3,1); temp=data.getpixels(0,0,screensize(3),screensize(4),temp); temp=uint8(temp); r=temp(1:3:end); g=temp(2:3:end); b=temp(3:3:end); r=reshape(r,[screensize(3),screensize(4)]); g=reshape(g,[screensize(3),screensize(4)]); b=reshape(b,[screensize(3),screensize(4)]); r=r'; g=g'; b=b'; x_limit=screensize(4); y_limit=screensize(3); leng=max([x_limit,y_limit]); set(findobj('tag','picbagaxes'),... 'xlim',[0 leng],... 'ylim',[0 leng]); ima=cat(3,r,g,b); delete(a); a=imshow(ima); end function getimage(~,~) warning off; try [filename, pathname] = uigetfile({'*.jpg;*.tif;*.png;*.gif','all image files';... '*.*','all files' }); ima = imread([ pathname,filename]); [x,y,~]=size(ima); x_limit=x;y_limit=y; leng=max([x_limit,y_limit]); set(findobj('tag','picbagaxes'),... 'xlim',[0 leng],... 'ylim',[0 leng]); delete(a); a=imshow(ima); catch end end end |
顏色轉換與色差計算
用 rgb 比較顏色之間的相似度時，存在很大的問題，不建議直接使用，因?yàn)橥粋€(gè)通道的一點改變，會導致最后融合在一起的顏色發生巨大變化，而如果三個通道的同時改變，卻只會使最后的明暗發生變化，色調并不會產生巨大變化。而這也是h系列色彩空間普遍存在的問題。
所以，經過思考，我決定 rgb 的值轉為 hsv 顏色空間，再進行色差計算。
色差計算，直接利用兩個點的顏色在椎體上的歐式距離，即通過計算如下坐標點的歐式距離。我們通過編寫 color_dist 函數計算。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
|
%計算兩個 hsv 顏色之間的距離function d = color_dist(color_std,color)[x0,y0,z0] = getpos(color_std(1),color_std(2),color_std(3));[x,y,z] = getpos(color(1),color(2),color(3));d = sqrt((x-x0).^2+(y-y0).^2+(z-z0)^2);endfunction [x,y,z] = getpos(h,s,v)r = 1;h = sqrt(3);x = r*v*s*cos(h);y = r*v*s*sin(h);z = h*(1-v);end |
|
1
2
3
4
5
6
7
8
9
10
|

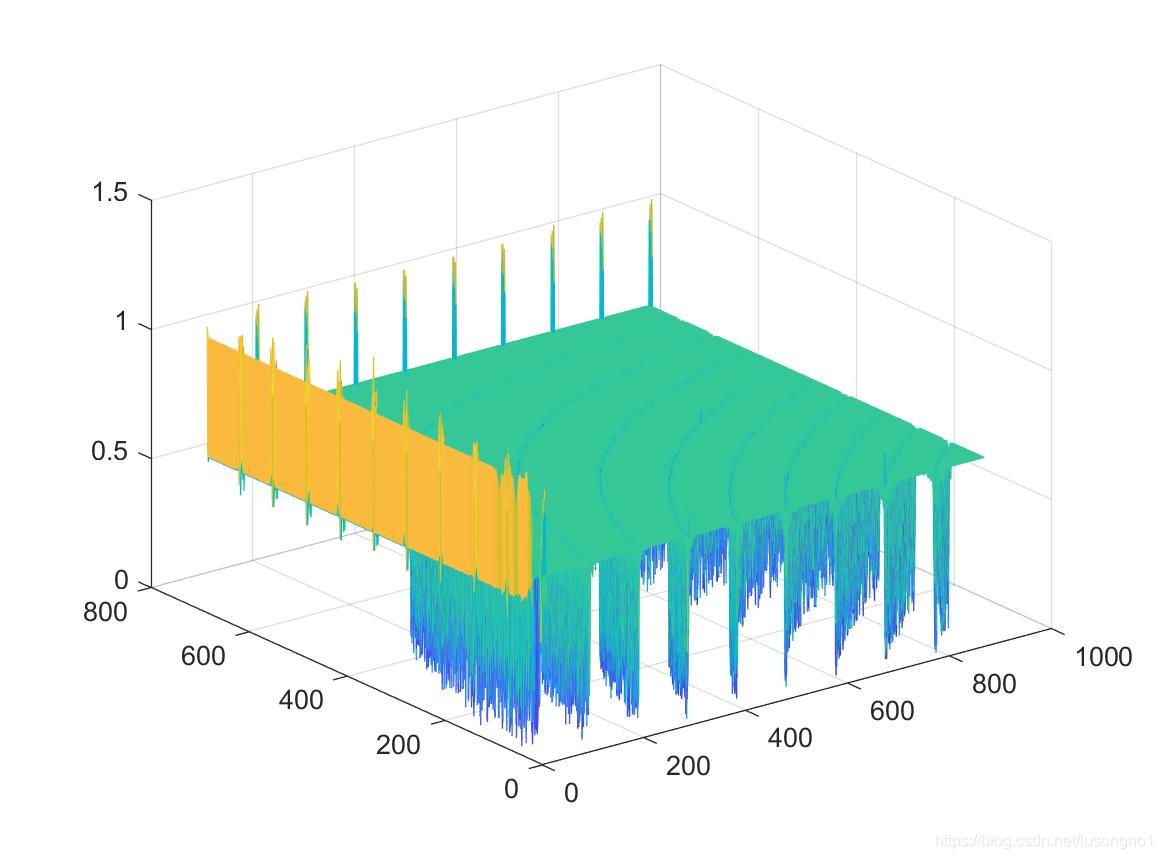

%% 顏色轉為 hsv，再進行色差計算a2 = rgb2hsv(a);color2 = rgb2hsv(color);d = ones(low_num,col_num)*2;for i=1:low_num for j=1:col_num d(i,j) = color_dist(color2,a2(i,j,:)); endendmesh(d); |
分離曲線

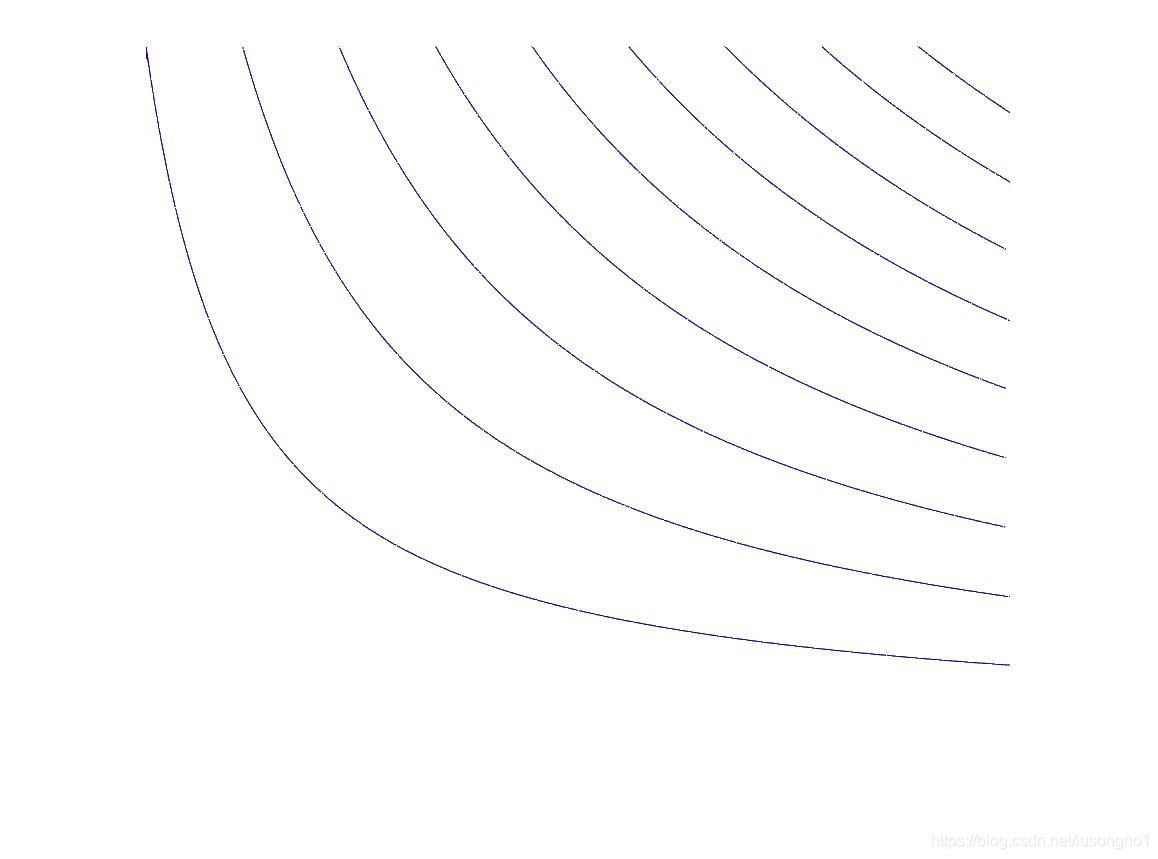

通過調節閾值參數，可以把我們想要的坐標軸過濾掉。閾值越小，過濾效果越明顯。
|
1
2
3
4
5
6
7
8
9
|
%% 根據色彩，把想要的曲線分離出來threshold = 0.5;%可以調整閾值使分離效果變好i = (d<threshold);for i=1:3 rgb= a(:,:,i); rgb(~i)=255; a3(:,:,i) = rgb;endimshow(a3) |
二值化，提取數據
二值化圖像是以矩陣形式存儲的。我們根據色素點在矩陣中的位置，利用行列指標和坐標軸的標準化關系，提取數據，重建坐標系。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
|
%% 二值化，提取數據leftup = [0,1];%標注截取的圖片的左上角和右下角rightdown = [1,0];b = rgb2gray(a3);imshow(b);[pos_row,pow_col] = find(b~=255);ps = [pos_row-1,pow_col-1];ps(:,1) = ps(:,1)./(low_num-1);ps(:,2) = ps(:,2)./(col_num-1);x = (rightdown(1)-leftup(1)).*ps(:,2)+leftup(1);y = leftup(2)-abs(rightdown(2)-leftup(2)).*ps(:,1);scatter(x,y,0.38);x = [x,y]; |

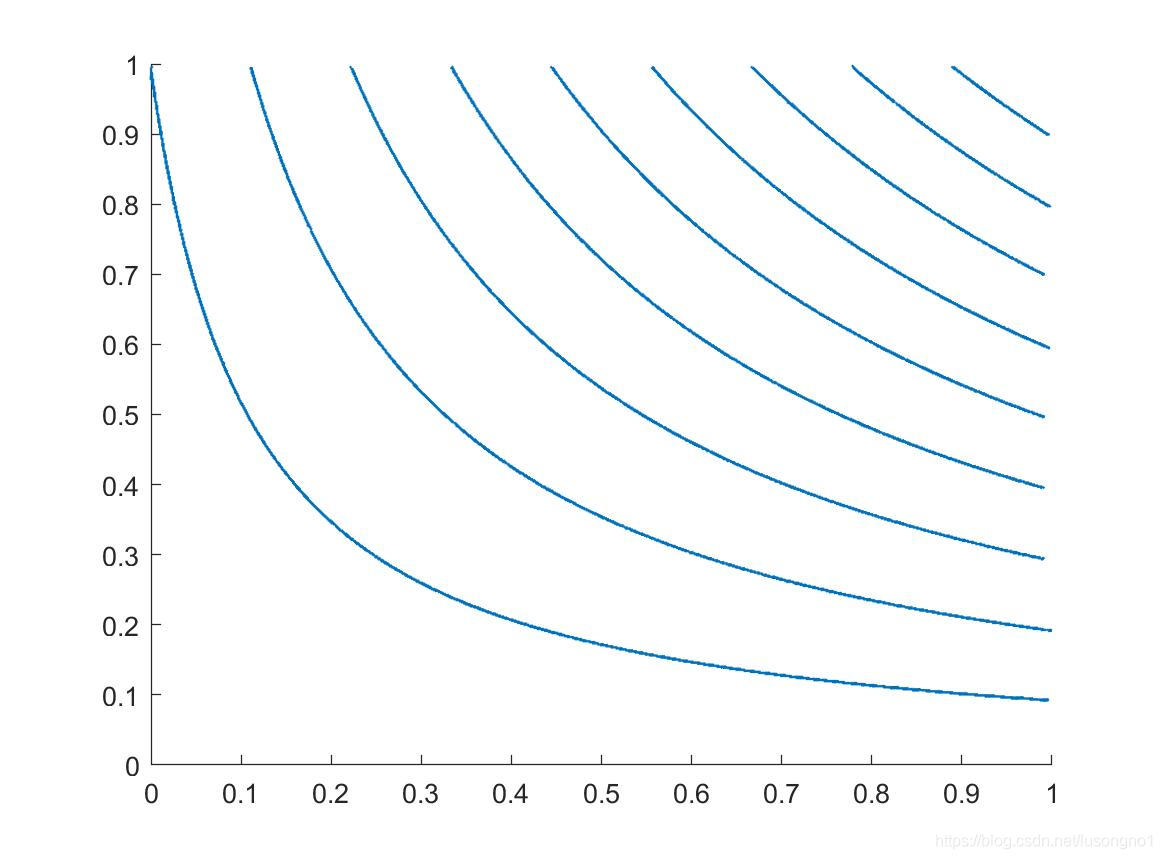

看著八九不離十了，但是注意這里的坐標點是以散點的形式畫出來的。是無序且沒有區分度的，我們甚至無法使用plot。
數據點分類與排序

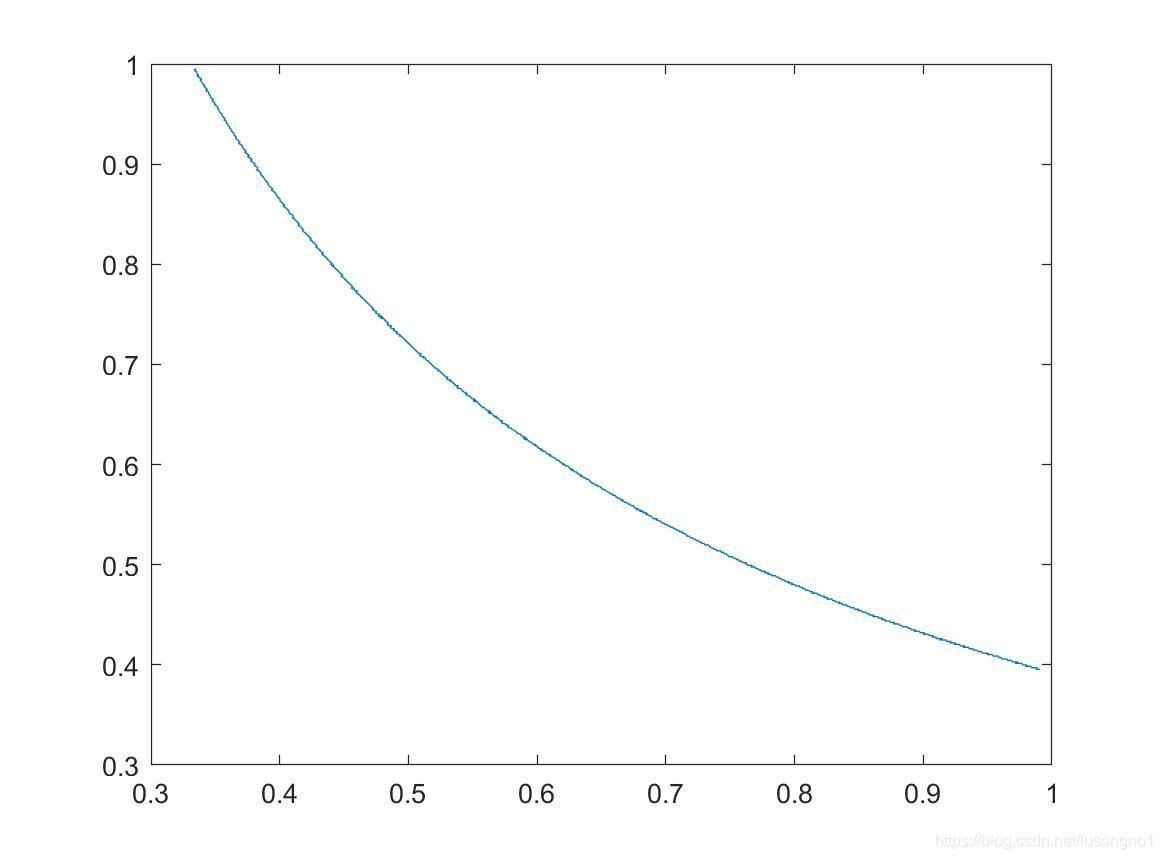

肉眼可見，這幾條曲線是分隔開的。我們?nèi)绾伟堰@些數據按曲線分開且其上的點按順序排好呢？我的做法是，使用鼠標選中你在意的曲線的一端，利用距離延拓法，還原整條曲線。
|
1
2
3
4
5
6
7
8
9
10
|
%% 數據分類與排序n = size(x,1);gfrom = ginput(1);[~,mini] = min(sum((x - repmat(gfrom,n,1)).^2,2));from = x(mini,:);x(mini,:) = [];x = [from;x];tol = 0.01;x1 = findcurvepath(x,tol);plot(x1(:,1),x1(:,2)) |
其中用到了一個自己寫函數 findcurvepath，它可以從一個數據點出發，把所有的數據點按距離遠近，像串珍珠一樣串在一塊。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
|
function ps1 = findcurvepath(ps0,tol)%這個函數將點就近連接起來ps1(1,1:2) = ps0(1,1:2);%將第一個取出來ps0 = ps0(2:end,:);%ps0重置為剩下的部分p = ps1(end,:);%p是取出來的最后一個while ~isempty(ps0) i = 1; while 1 distances = p2psdistance(p,ps0); inds = find(distances == min(distances));%%%%%%%修復一個bug if length(inds) > 1 if size(ps1,1)<i+1 break; end p = ps1(end-i,:);%p是取出來的最后一個 i = i+1; else break; end end distances = p2psdistance(p,ps0); if min(distances)>tol break; end inds = find(distances == min(distances));%%%%%%%修復一個bug ind = inds(1); ps1(end+1,1:2) = ps0(ind,1:2); ps0(ind,:) = []; p = ps1(end,:);endendfunction distances = p2psdistance(p,ps)distances = sqrt((p(1)-ps(:,1)).^2+(p(2)-ps(:,2)).^2);end |
后話
我不喜歡做 gui，因?yàn)閬y七八糟的界面用起來確實令人心煩。另外一方面，不管是 gui 或者說進一步的 exe 桌面程序，都依賴于 matlab 的環境。也就是說，你要運行代碼，就必須先裝 matlab 的環境。試想，一個安裝過和簡單用過 matlab 的人，都是有能力可以通過代碼修改一些參數的，那么你做 gui 不是畫蛇添足么。
到此這篇關于利用matlab提取圖片曲線的文章就介紹到這了,更多相關matlab提取圖片曲線內容請搜索服務器之家以前的文章或繼續瀏覽下面的相關文章希望大家以后多多支持服務器之家！
原文鏈接：https://blog.csdn.net/lusongno1/article/details/119744335
