背景
在樹形遞歸查詢這篇文章，我記錄了使用CTE語法查詢樹形結構的辦法。在一個樹形結構中，每一個節點最多有一個上級，可以有任意個數的下級。

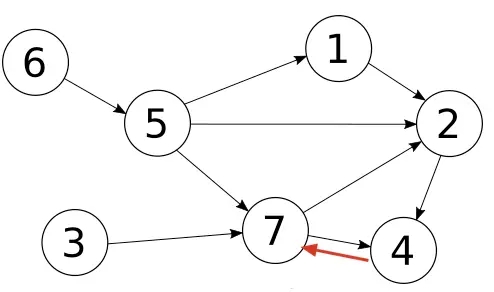

在實際場景中，我們還會遇到對圖的查詢，圖和樹的最大區別是，圖的節點可以有任意個數的上級和下級。如下圖所示
因?yàn)閳D可能存在loop結構（上圖紅色箭頭），所以在使用CTE遞歸的過程中，必須要破環（break loop），否則算法就會進入無限遞歸，永不結束。
存儲和查詢圖結構，目前當紅數據庫是neo4j，但是當數據量只有十幾萬條的時候，PostgreSQL完全可以勝任。
構造樣本數據
|
1
2
3
4
5
6
7
8
9
10
11
12
|
-- 每一條有向關系邊都存在上游，下游兩個節點drop table if exists demo.t_rel;create table if not exists demo.t_rel(up int , down int);-- 唯一約束，避免插入相同的關系alter table demo.t_rel add constraint udx_t_rel unique (up, down);insert into demo.t_rel values(6,5),(3,7),(5,1),(1,2),(5,2),(5,7),(7,2),(2,4),(7,4);-- 構造一條環數據，7-2-4-7delete from demo.t_rel where up=4 and down=7;insert into demo.t_rel values(4,7); |
指定節點的下級
常見的一個場景是，給定一個節點，查詢這個節點的所有下級節點和路徑。使用破環的算法關鍵如下
- 使用數組保存當前的路徑信息。
- 計算下一個節點之前，判斷該節點是否已經存在于路徑上。如果是，就說明該點是環的起點，必須排除這個節點來達到破環的效果。
- 起始節點和最大深度，都是可選的。如果忽略這兩個條件，就會返回完整的圖信息。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
|
with recursive downstream as( select 1 as lvl, r.up, r.down, -- 保存當前路徑 array[]::int[] || r.up || r.down as trace from demo.t_rel r where r.up = 7 -- 指定起點 union all select ds.lvl +1, r.up, r.down, ds.trace || r.down from demo.t_rel r , downstream ds where r.up = ds.down -- 破環 and not r.down = any(ds.trace) and ds.lvl < 20 -- 最大深度)select * from downstream ds; |
上面以節點7為開始，返回下級的所有節點和路徑信息，如下。
|
1
2
3
4
5
6
7
|
-- 可以看到并沒有包括7-2-4-7這條環。 lvl | up | down | trace-----+----+------+--------- 1 | 7 | 2 | {7,2} 1 | 7 | 4 | {7,4} 2 | 2 | 4 | {7,2,4}(3 rows) |
指定節點的所有關聯
在社交網絡的場景中，我們根據一個特定的節點，查詢所有的關系網。在本文的樣本數據中，我們的需求就變成，同時查詢指定節點的所有上級和下級。
為了方便后面的測試，我們封裝一個函數
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
|
drop function if exists f_get_rel;/*取得某個節點的相關聯節點，和路徑信息。@start_node 起始節點。@direct_flag 查詢方向，-1：查找上級；1：查找下級； 0：查找上下級；@max_depth 遞歸深度，即查找最多幾級關系。*/create or replace function f_get_rel(start_node int, direct_flag int=1, max_depth int=20) returns table (direct int, cur_depth int, up_node int, down_node int, trace int[])as $$begin return query with recursive downstream as ( select 1 as lvl, r.up, r.down, array[]::int[] || r.up || r.down as trace from demo.t_rel r where r.up = start_node and direct_flag in (0, 1) union all select ds.lvl +1, r.up, r.down, ds.trace || r.down from demo.t_rel r , downstream ds where r.up = ds.down and not r.down = any(ds.trace) and ds.lvl < max_depth ), upstream as ( select 1 as lvl, r.up, r.down, array[]::int[] || r.up || r.down as trace from demo.t_rel r where r.down = start_node and direct_flag in (0, -1) union all select us.lvl +1, r.up, r.down, r.up || us.trace from demo.t_rel r , upstream us where r.down = us.up and not r.up = any(us.trace) and us.lvl < max_depth ) select -1, us.* from upstream us union all select 1, ds.* from downstream ds order by 1 desc, lvl, up, down ;end;$$ language plpgsql strict; |
測試一下，查詢節點7的所有3度關聯節點信息，如下
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
|
dap=# select * from demo.f_get_rel(7,0,3); direct | cur_depth | up_node | down_node | trace--------+-----------+---------+-----------+----------- 1 | 1 | 7 | 2 | {7,2} 1 | 1 | 7 | 4 | {7,4} 1 | 2 | 2 | 4 | {7,2,4} -1 | 1 | 3 | 7 | {3,7} -1 | 1 | 4 | 7 | {4,7} -1 | 1 | 5 | 7 | {5,7} -1 | 2 | 2 | 4 | {2,4,7} -1 | 2 | 6 | 5 | {6,5,7} -1 | 3 | 1 | 2 | {1,2,4,7} -1 | 3 | 5 | 2 | {5,2,4,7}(10 rows) |
圖形顯示結果
ECharts模板
在沒有集成圖形界面之前，使用ECharts的示例代碼（地址），可以直觀的查看關系圖譜。對官方樣表進行微調之后，代碼如下
注意 代碼中的 data 和 links 部分需要進行替換
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
|
option = { title: { text: '數據圖譜' }, tooltip: {}, animationDurationUpdate: 1500, animationEasingUpdate: 'quinticInOut', series : [ { type: 'graph', layout: 'force', force: { repulsion: 1000 }, focusNodeAdjacency: true, symbolSize: 30, roam: true, label: { normal: { show: true } }, edgeSymbol: ['circle', 'arrow'], edgeSymbolSize: [4, 10], edgeLabel: { normal: { textStyle: { fontSize: 20 } } }, data: [ { name:"2", draggable: true, symbolSize:20}, ], links: [ { source:"2", target:"4"}, ], } ]}; |
造顯示用數據
構造 data 部分
|
1
2
3
4
5
6
7
8
9
|
-- 根據節點的關聯點數量，設置圖形大小with rel as (select * from f_get_rel(7,0,2)), up_nodes as (select up_node, count(distinct down_node) as out_cnt from rel group by up_node), down_nodes as (select down_node, count(distinct up_node) as in_cnt from rel group by down_node), node_cnt as ( select up_node as node, out_cnt as cnt from up_nodes union all select * from down_nodes )select '{ name:"' || n.node || '", draggable: true, symbolSize:' || sum(n.cnt) * 10 || '},' as node from node_cnt ngroup by n.nodeorder by 1; |
構造 links 部分
|
1
2
3
|
select distinct r.up_node, r.down_node, '{ source:"'|| r.up_node ||'", target:"'|| r.down_node ||'"},' as links from f_get_rel(7,0,3) rorder by r.up_node ; |
圖形顯示
把構造的data和links替換到ECharts代碼里面

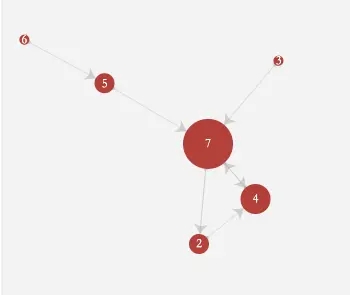

查詢節點7的所有2度關聯節點信息，結果顯示如下
查詢節點7的所有關聯節點信息（不限層級數），結果顯示如下
總結
以上就是這篇文章的全部?jī)?nèi)容了，希望本文的內容對大家的學習或者工作具有一定的參考學習價值，謝謝大家對服務器之家的支持。
