本文實例為大家分享了python樹莓派紅外反射傳感器的程序，供大家參考，具體內容如下
1、工具
rpi3，微雪arpi600，infrared reflective sensor
2、基本原理
infrared reflective sensor 輸出數字和模擬信號
模擬信號通過arpi600上的ad轉換芯片tlc1543進行轉換
tlc1543通信使用rpi的gpio口，模擬spi，進行模擬信號輸入端口選擇，和輸出讀取
程序通過讀取dout判斷與障礙物接近和遠離
在接近障礙物時讀取ad轉換數值

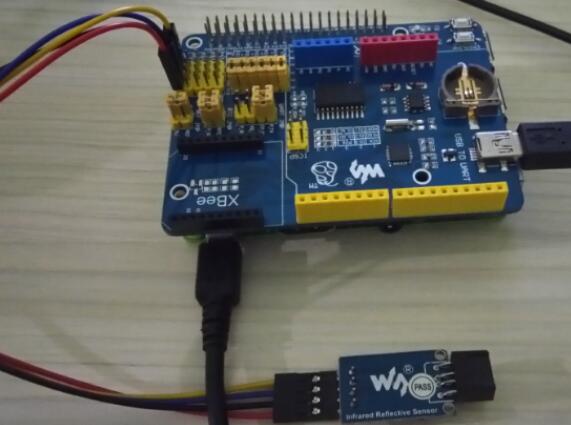

3、連接實物
4、python程序（根據arpi600提供程序修改）
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
|
#!/usr/bin/python# -*- coding:utf-8 -*-import rpi.gpio as gpioimport time clock = 16address = 20dataout = 21dout = 17 def adc_read(channel): value = 0; for i in range(0,4): if((channel >> (3 - i)) & 0x01): gpio.output(address,gpio.high) else: gpio.output(address,gpio.low) gpio.output(clock,gpio.high) gpio.output(clock,gpio.low) for i in range(0,6): gpio.output(clock,gpio.high) gpio.output(clock,gpio.low) time.sleep(0.001) for i in range(0,10): gpio.output(clock,gpio.high) value <<= 1 if(gpio.input(dataout)): value |= 0x01 gpio.output(clock,gpio.low) return value gpio.setmode(gpio.bcm)gpio.setwarnings(false)gpio.setup(clock,gpio.out)gpio.setup(address,gpio.out)gpio.setup(dataout,gpio.in,gpio.pud_up)gpio.setup(dout,gpio.in) lastdata = 2try: while true: data = gpio.input(dout) if lastdata and (lastdata == 1): continue if data == 0: print 'near the obstacles' print 'ad: %d ' % adc_read(6) if data == 1: print 'far the obstacles' lastdata = data time.sleep(0.1)except: gpio.cleanup() |
以上就是本文的全部?jī)?nèi)容，希望對大家的學習有所幫助，也希望大家多多支持服務器之家。
