matplotlib 是python最著名的繪圖庫，它提供了一整套和matlab相似的命令API，十分適合交互式地行制圖。而且也可以方便地將它作為繪圖控件，嵌入GUI應用程序中。
它的文檔相當完備，并且Gallery頁面中有上百幅縮略圖，打開之后都有源程序。因此如果你需要繪制某種類型的圖，只需要在這個頁面中瀏覽/復制/粘貼一下，基本上都能搞定。
在Linux下比較著名的數據圖工具還有gnuplot，這個是免費的，Python有一個包可以調用gnuplot，但是語法比較不習慣，而且畫圖質量不高。
而 Matplotlib則比較強：Matlab的語法、python語言、latex的畫圖質量（還可以使用內嵌的latex引擎繪制的數學公式）。
繪圖庫Matplotlib的安裝方法：點擊這里
matplotlib繪制折線圖

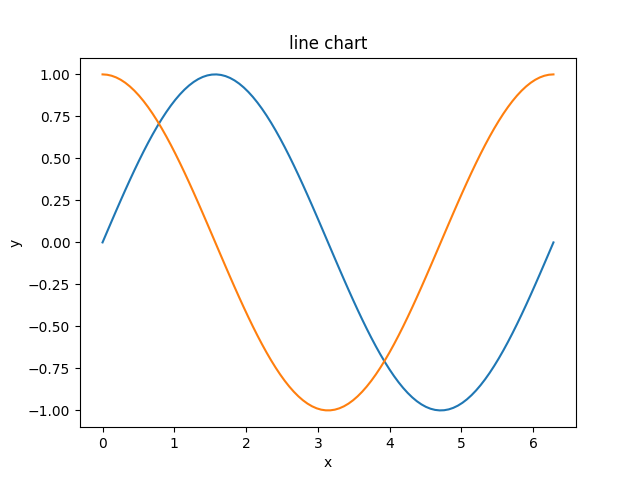

1. line chart
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
|
import numpy as npimport matplotlib.pyplot as pltx = np.linspace(0, 2 * np.pi, 100)y1, y2 = np.sin(x), np.cos(x)plt.plot(x, y1)plt.plot(x, y2)plt.title('line chart')plt.xlabel('x')plt.ylabel('y')plt.show() |
2. 圖例

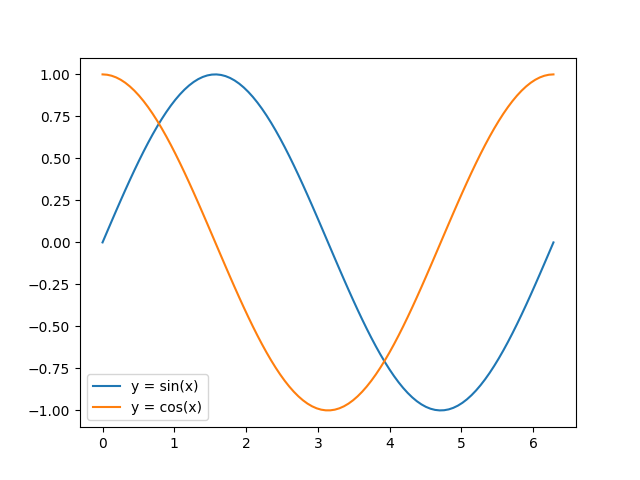

在plot的時候指定label，然后調用legend方法可以繪制圖例。例如：
|
1
2
3
4
5
6
7
8
9
10
|
import numpy as npimport matplotlib.pyplot as pltx = np.linspace(0, 2 * np.pi, 100)y1, y2 = np.sin(x), np.cos(x)plt.plot(x, y1, label='y = sin(x)')plt.plot(x, y2, label='y = cos(x)')plt.legend()plt.show() |
legend方法可接受一個loc關鍵字參數來設定圖例的位置，可取值為數字或字符串：
0: ‘best'
1: ‘upper right'
2: ‘upper left'
3: ‘lower left'
4: ‘lower right'
5: ‘right'
6: ‘center left'
7: ‘center right'
8: ‘lower center'
9: ‘upper center'
10: ‘center'
3. 線的樣式
（1）顏色
plot方法的關鍵字參數color(或c)用來設置線的顏色?？扇≈禐椋?/p>
1、顏色名稱或簡寫
b: blue
g: green
r: red
c: cyan
m: magenta
y: yellow
k: black
w: white
2、#rrggbb
3、(r, g, b) 或 (r, g, b, a)，其中 r g b a 取均為[0, 1]之間
4、[0, 1]之間的浮點數的字符串形式，表示灰度值。0表示黑色，1表示白色
（2）樣式
plot方法的關鍵字參數linestyle(或ls)用來設置線的樣式?？扇≈禐椋?/p>
- -, solid
- --, dashed
- -., dashdot
- :, dotted
- '', ' ', None
（3）粗細

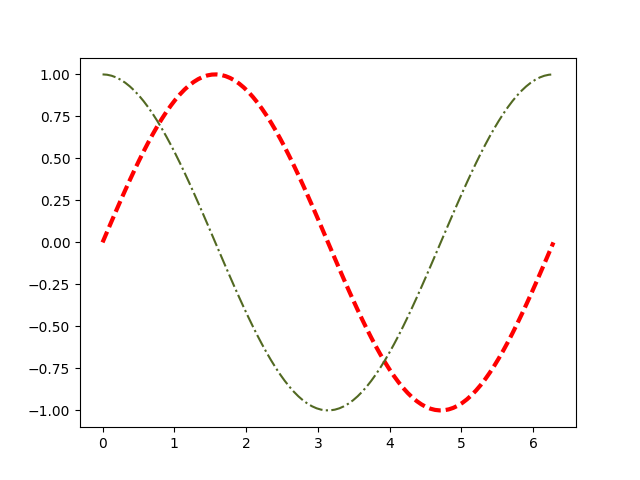

設置plot方法的關鍵字參數linewidth(或lw)可以改變線的粗細，其值為浮點數。
|
1
2
3
4
5
6
7
8
9
|
import numpy as npimport matplotlib.pyplot as pltx = np.linspace(0, 2 * np.pi, 100)y1, y2 = np.sin(x), np.cos(x)plt.plot(x, y1, c='r', ls='--', lw=3)plt.plot(x, y2, c='#526922', ls='-.')plt.show() |
4. marker
以下關鍵字參數可以用來設置marker的樣式：
- marker
- markeredgecolor 或 mec
- markeredgewidth 或 mew
- markerfacecolor 或 mfc
- markerfacecoloralt 或 mfcalt
- markersize 或 ms
其中marker可取值為：
- '.': point marker
- ',': pixel marker
- 'o': circle marker
- 'v': triangle_down marker
- '^': triangle_up marker
- '<': triangle_left marker
- '>': triangle_right marker
- '1': tri_down marker
- '2': tri_up marker
- '3': tri_left marker
- '4': tri_right marker
- 's': square marker
- 'p': pentagon marker
- '*': star marker
- 'h': hexagon1 marker
- 'H': hexagon2 marker
- '+': plus marker
- 'x': x marker
- 'D': diamond marker
- 'd': thin_diamond marker
- '|': vline marker
- '_': hline marker

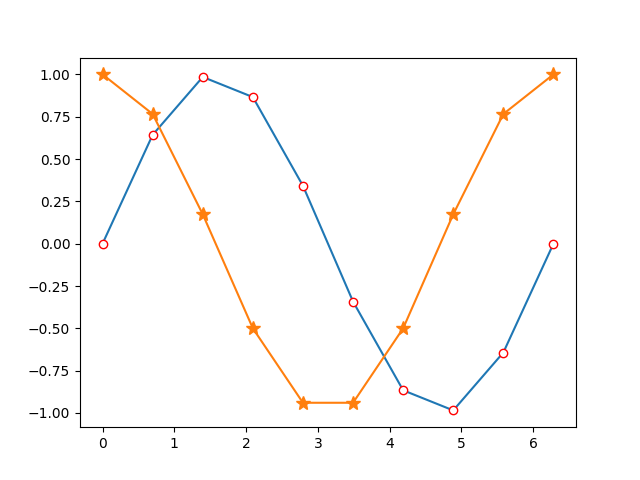

例如：
|
1
2
3
4
5
6
7
8
9
|
import numpy as npimport matplotlib.pyplot as pltx = np.linspace(0, 2 * np.pi, 10)y1, y2 = np.sin(x), np.cos(x)plt.plot(x, y1, marker='o', mec='r', mfc='w')plt.plot(x, y2, marker='*', ms=10)plt.show() |

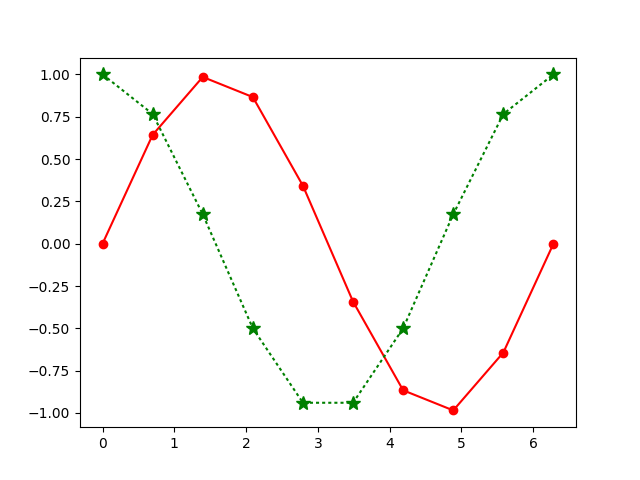

另外，marker關鍵字參數可以和color以及l(fā)inestyle這兩個關鍵字參數合并為一個字符串。例如：
|
1
2
3
4
5
6
7
8
9
|
import numpy as npimport matplotlib.pyplot as pltx = np.linspace(0, 2 * np.pi, 10)y1, y2 = np.sin(x), np.cos(x)plt.plot(x, y1, 'ro-')plt.plot(x, y2, 'g*:', ms=10)plt.show() |
總結
以上就是這篇文章的全部內容了，希望本文的內容對大家的學習或者工作能帶來一定的幫助，如果有疑問大家可以留言交流，謝謝大家對服務器之家的支持。
