一、chiner介紹

在chiner出現之前進行數據庫建模設計的時候，大部分時間使用的是PowerDesigner。說實話基本上是偷偷的用，因?yàn)榇蠹叶贾繮D是收費軟件，到處和國內廠商打官司。不僅如此，PowerDesigner古老守舊的的設計界面已經快讓讓我忍不了了，一直想尋找一款PD的替代品。

最近看同事在進行數據庫設計的時候發現他用了一款非常有顏值的工具，看了第一眼就非常有好感，同事說這款軟件非常好用，而且是開源的，叫做Chiner(發音:[ka??n?r])。就這個顏值，說句實話，在一眾數據建模軟件中屬于“榮耀王者”的那種了，超級能打。只因在人群中看了你一眼，就再也無法忘記你容顏！

因?yàn)镃hiner是使用electron開發的，所以windows、Linux主要發行版、MacOS都可以安裝。

下載地址：https://gitee.com/robergroup/chiner/releases

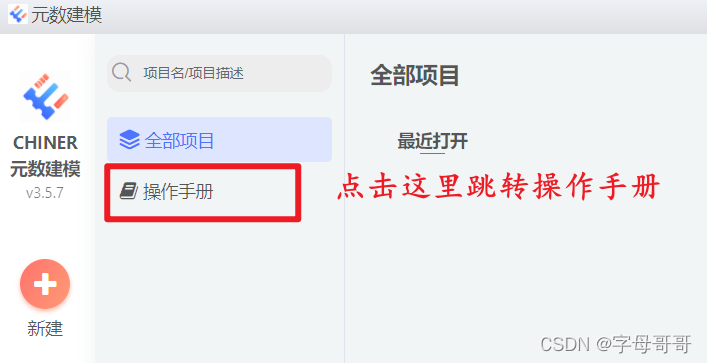

這個軟件怎么安裝，我就不寫了。我也不想給大家列舉怎么一步一步的使用，怎么新建項目之類的，我覺得這些都沒有什么太大意義。這款軟件操作界面還是非常友好的，所以基本上沒有什么學習成本。另外還有非常詳細的操作手冊，打開軟件之后點擊下圖中所示的“操作手冊”按鈕，即可跳轉到一個非常詳細的操作手冊界面。

二、值得關注的功能點

不說操作步驟，我們說點什么呢？我想給大家說一下這個軟件有哪些功能，這些功能對我們有什么用處，它好在哪。

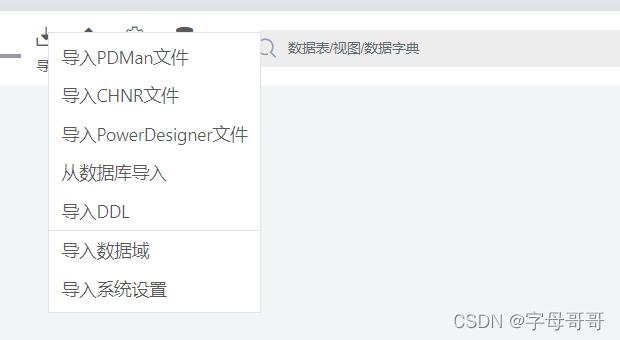

2.1. 兼容各種格式的數據建模文件

• 支持導入PDMan格式的數據建模文檔，PDman是Chiner的前身，可以理解為Chiner1.0的設計文檔。
• 支持導入CHER文件，cher格式的文件就是當前版本3.0的導出文件可以獨立保存，導出之后可以從這里導入。
• 支持導入PowerDesigner文件，也就是說以往如果我們使用PD做的數據庫建模不白做，在chiner中仍然可以導入使用。
• 從數據庫導入，通過建立數據庫連接，將數據庫中的表做逆向工程，形成數據庫建模文檔。
• 導入DDL，也就是說可以通過一些建表語句，建立視圖的語句什么的導入到工程里面。

2.2. 支持多數據庫、代碼生成

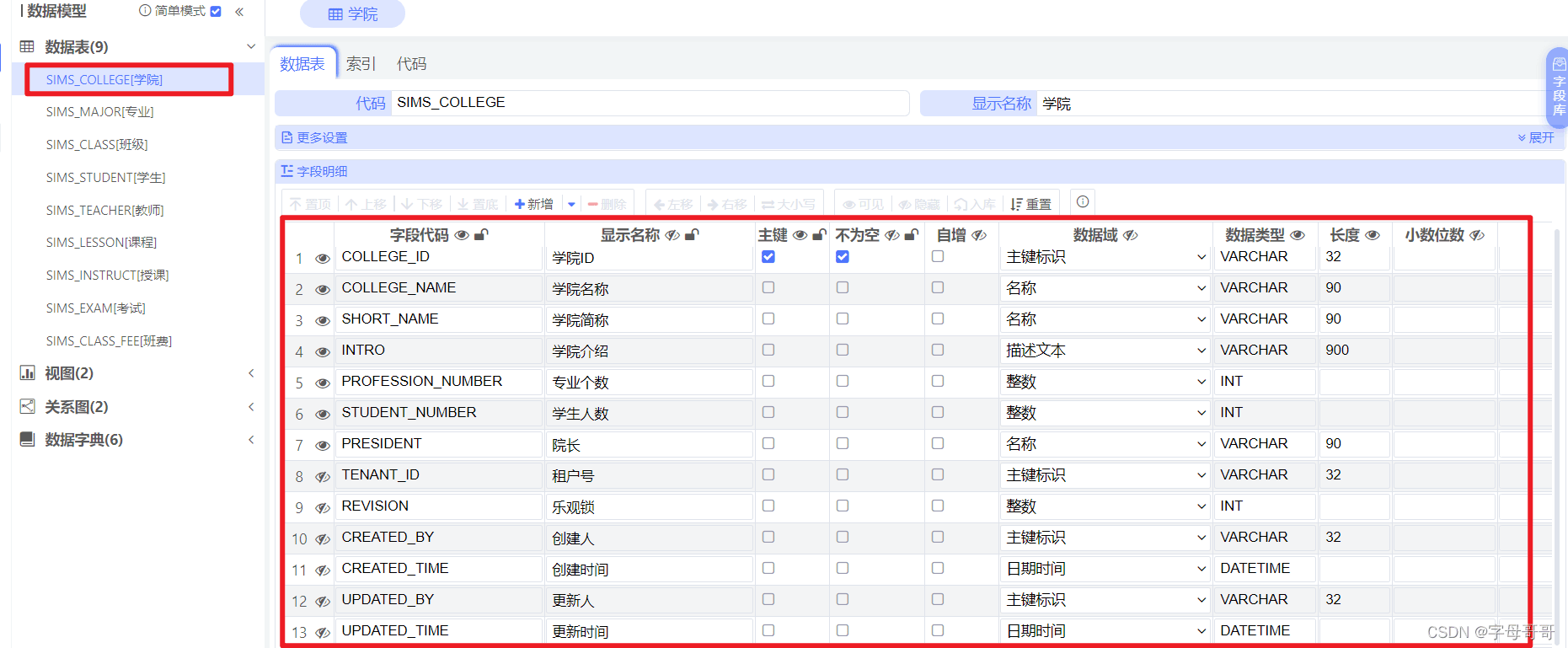

下面的這張圖是針對數據庫表進行表結構設計的界面，非常的友好，我相信學過數據庫的同學看了就會用。

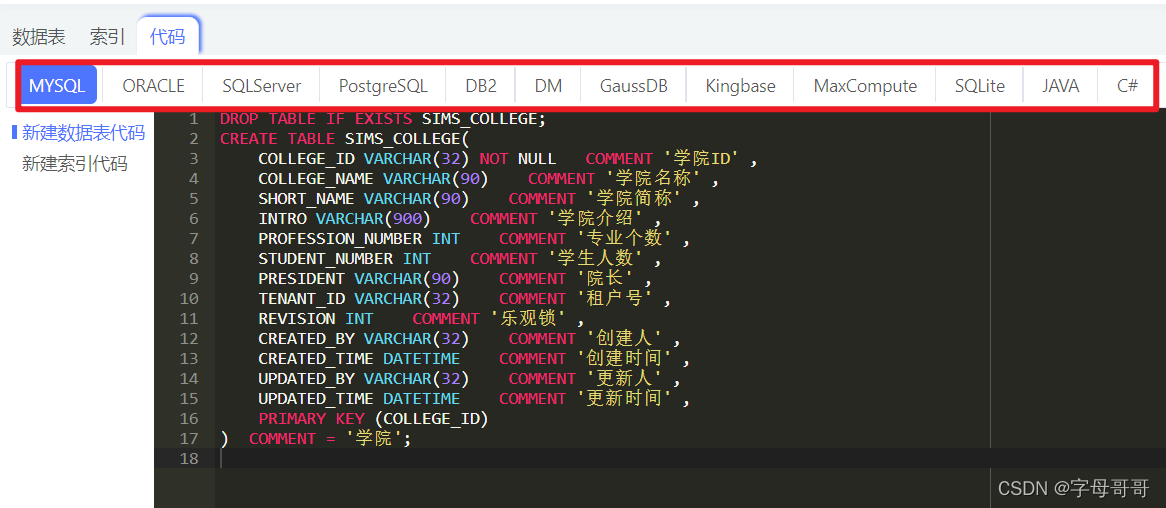

大家看下面的這個圖，是完成表結構建模之后，能夠幫我們自動生成各種數據庫的建表語句。

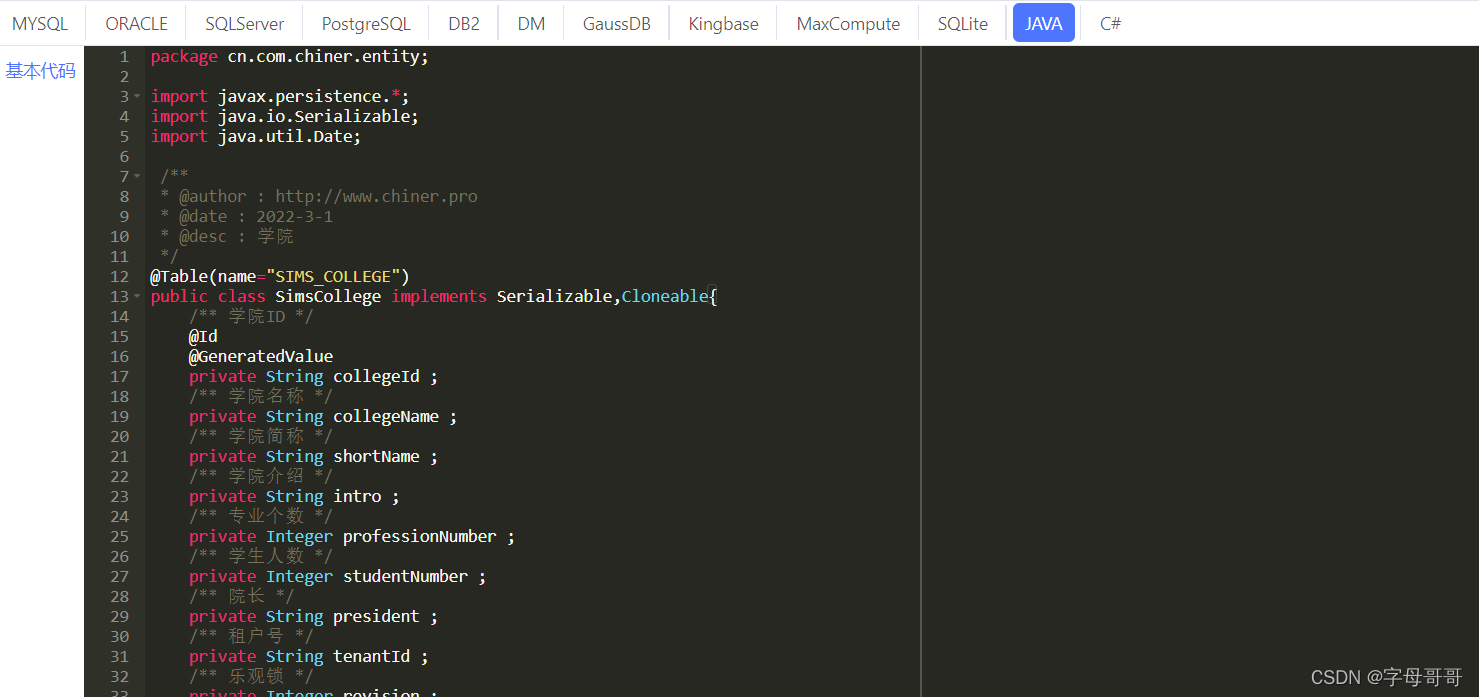

不僅如此，還可以生成JAVA和C#的與數據庫表相關的實體類代碼。對的，它不僅是一個數據建模工具，還是一個代碼生成器。

2.3. 支持邏輯視圖與物理視圖設計

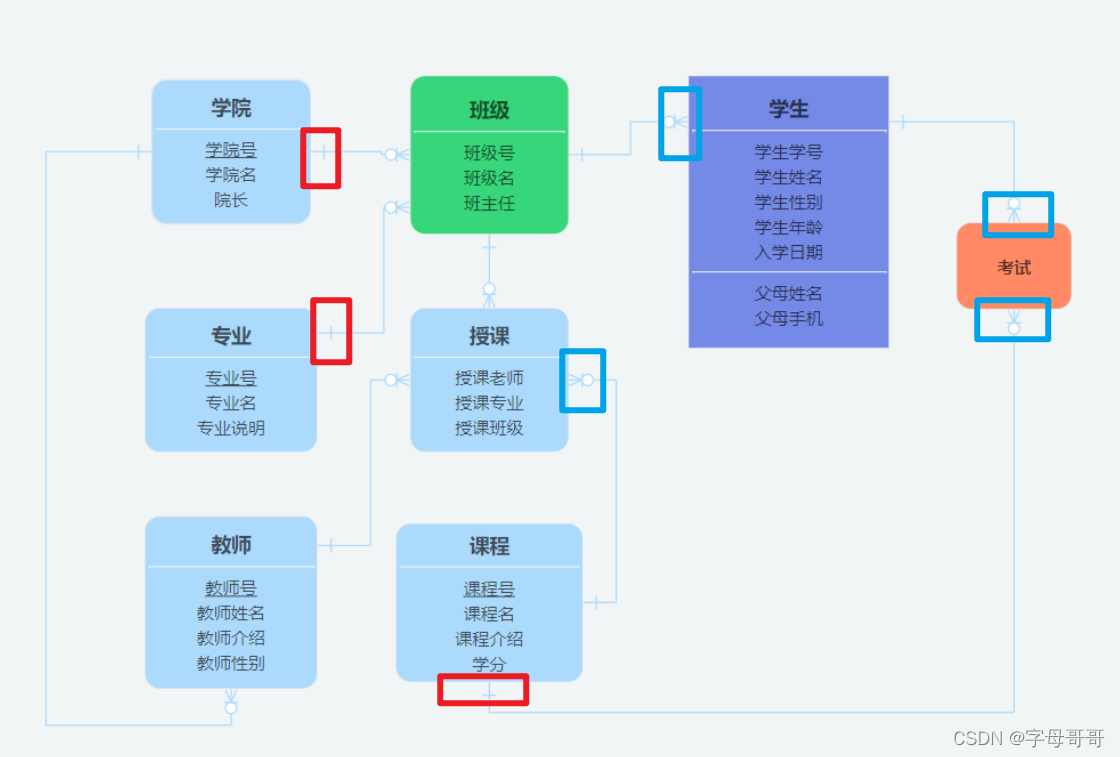

在數據庫設計過程中，我們通常需要在初始階段先通過一個ER圖（邏輯視圖）來表現數據庫各表對應的實體之間的關系。ER圖的實體可以是：一對多、一對一、多對多。 如圖我用紅色標識的都是邏輯關系中的“一”，用藍色標識的都是邏輯關系中的“多”。舉例說明：

一個班級對應多個學生一個學院有多個班級一個學生對應多門考試

這個關系大家通過看圖，我覺得還是體現的非常清晰明顯的。

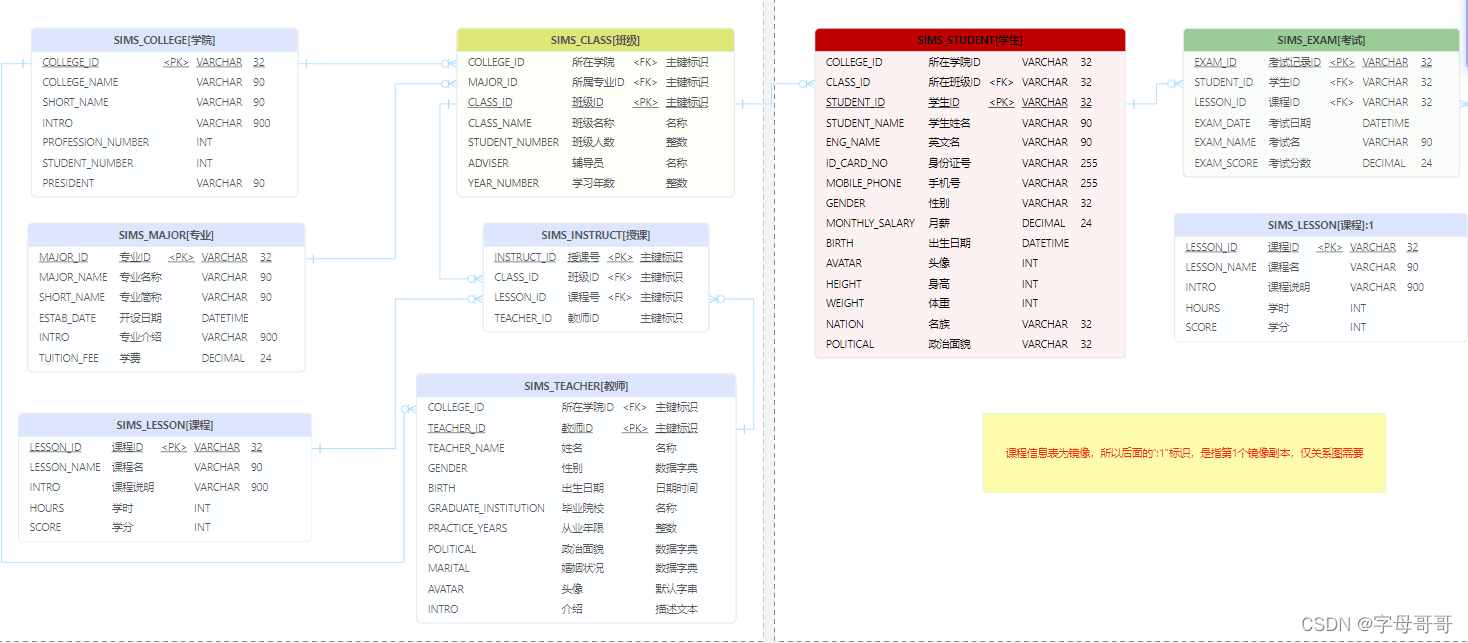

看完邏輯視圖，再看看物理視圖，物理視圖就是在邏輯視圖的基礎上給出數據庫表物理結構的具體信息。

2.4. 自動生成數據庫文檔

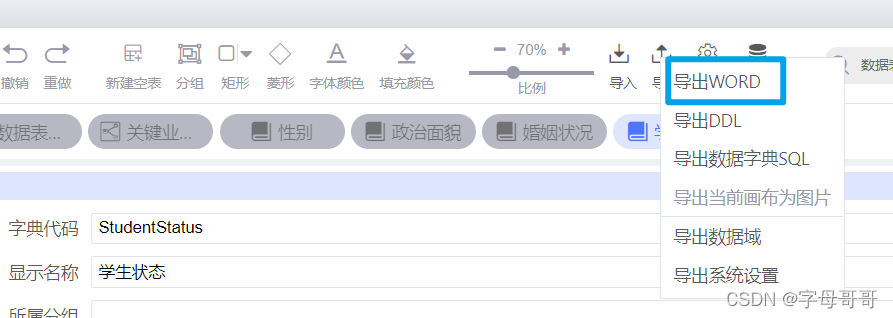

在所有的設計完成之后，通常我們需要輸出一個《數據庫設計文檔》，在以往這個文檔通常需要我們自己手寫，但是在有了chiner之后我們可以自動生成。下面菜單欄導出，導出WORD(就是《導出數據庫設計文檔》)！

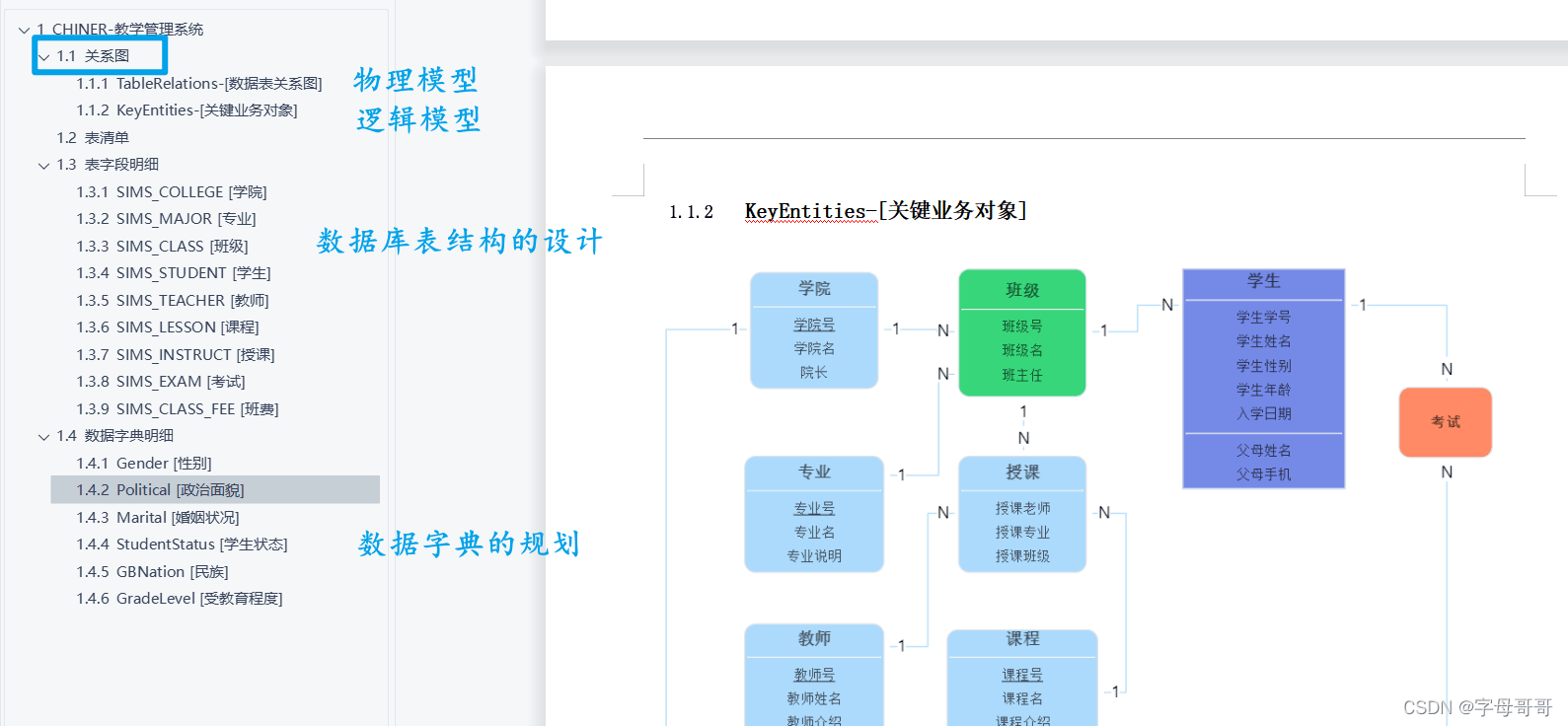

看看導出的數據庫word文檔的效果，是不是省了你80%的工作量？絕了！

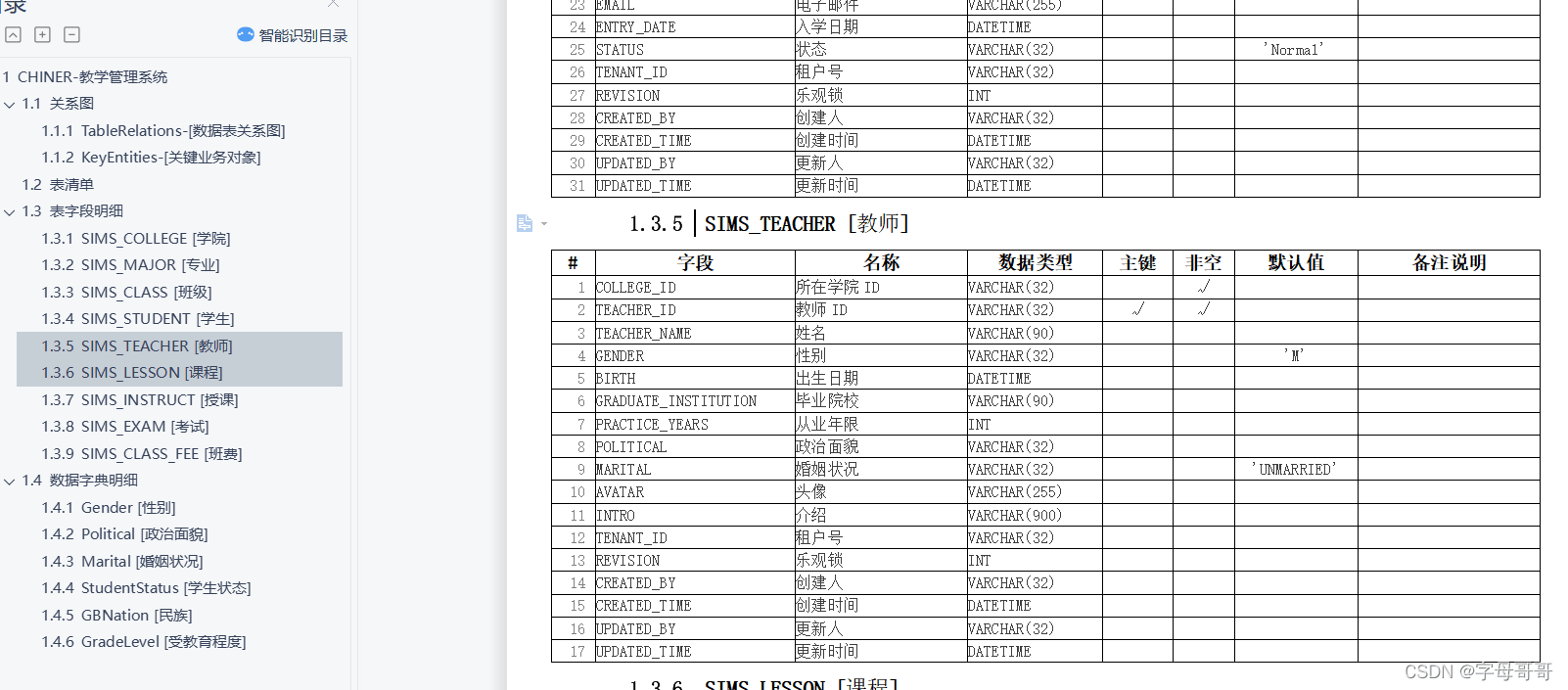

生成的數據庫表的展現結構是下面的這樣的。

如果你認為這還不夠，還可以自定義WORD模板，這個功能就等待著你自己去發掘哦！

三、總結

上文給大家介紹了Chiner這款軟件的一些比較有特色的功能，我用了一段時間覺得特別好用，國人開發的項目就對國內開發者的使用習慣研究的特別透徹，效果特別好！
