實驗室擬態存儲的項目需要通過lvs-nat模式通過lvs服務器來區隔內外網的服務，所以安全防護的重心則落在了lvs服務器之上。筆者最終選擇通過firewalld放行端口的方式來實現需求，由于firewall與傳統linux使用的iptable工具有不小的區別，接下來通過博客來記錄一下firewalld的配置流程。
1.firewall服務的簡介：
firewalld提供了一個 動態管理的防火墻，用以支持不同網絡區域的規則，分配對一個網絡及其相關鏈接和界面一定程度的信任。它具備對 ipv4 和 ipv6 防火墻設置的支持。它支持以太網橋，并有分離運行時間和永久性配置選擇。它還具備一個通向服務或者應用程序以直接增加防火墻規則的接口。
上述內容是來自rethat官方文檔的說明，看起來不知所云。所以筆者在這里簡單介紹一下firewalld的定位與傳統的iptable存在什么樣的不同：
- 動態防火墻
firewalld 提供的是動態的防火墻服務。配置的改變可以隨時隨地立刻執行，不再需要保存或者執行這些改變。而iptable的部分，每一個單獨更改意味著要清除所有舊有的規則和從 里讀取所有新的規則，相對來說firewalld的方式會更加靈活。
- 區域隔離
firewalld 提供了區域隔離的服務，也就是說類似于window之中的公共網絡與內部網絡的區別，可以通過不同的區域的配置對應的規則來實現不同的網絡規則服務。通過區域規則的方式，可以讓防火墻的工作更加的靈活。

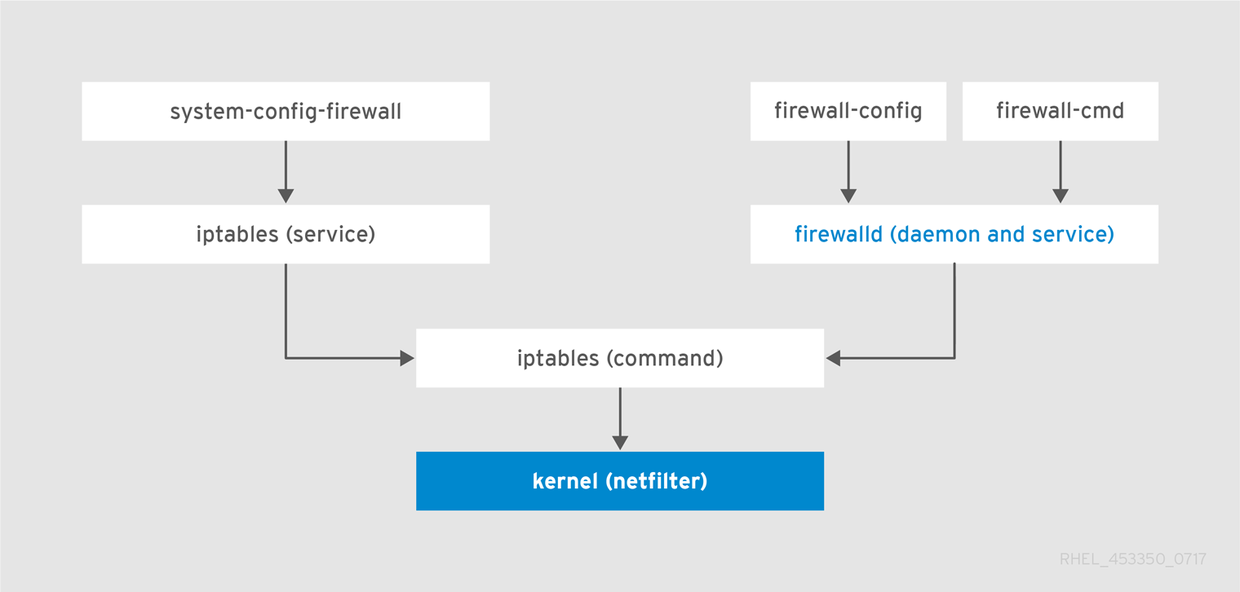

如圖所示，firewalld的防火墻本質上是建立在原生的iptable防火墻之上的抽象層，通過定制規則的方式來利用iptable的功能，所以兩個防火墻是上下級并行工作的關系,最終都需要落地到內核之中的netfilter來實現網絡包的過濾，來簡化防火墻的工作流程。（傳統iptable的“四表五鏈”實在是有夠復雜~~囧rz）
2.系統環境：

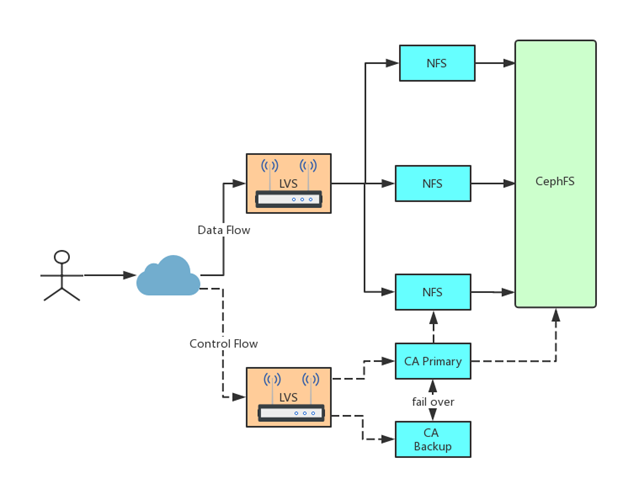

如下圖所示,這里需要在lvs的服務器需要部署firewall的防火墻，這里筆者僅簡要梳理一下一臺lvs服務器的工作：
系統平臺：centos 7
lvs服務器: 雙網卡
- 外網地址：219.223.199.154
- 內網地址：192.168.1.17
對外服務器:
- 服務器a：192.168.1.11
- 服務器b：192.168.1.14
在這里，外網地址之上需要開放的端口為10086端口，通過該端口進行轉發。而內網地址之上并不設置限制，我們認為是安全的網絡環境。
3.配置流程：
firewalld的配置可通過三種方式：
- firewall-config
一個圖形化的用戶接口的配置工具
- firewall-cmd
一個命令行的用戶接口的配置工具
- 靜態xml文件配置
firewalld 的配置設定存儲在/etc/firewalld/ 目錄下的 xml 文件里。可以通過查看和編輯這些 xml 文件，來實現firewall的配置。
之后筆者的配置流程主要是基于firewall-cmd命令展開，首先啟動firewall服務：
|
1
|
systemctl start firewalld.service //啟動firewalld服務 |
接下來，開放外網網卡的對應的tcp端口，這里筆者選擇public區域，也就是雙網卡同時開放端口。
|
1
|
firewall-cmd --zone=public --add-port=10086/tcp --permanent |
該命令的配置了public區域添加10086的端口，后續的參數--permannet則代表永久添加。也就是一次寫入，后續重啟之后依然生效。在firewall之中支持如下不同的區域區隔與過濾規則，之后不同的配置可以參考下面的內容：
區域
|
1
2
3
4
5
6
7
8
9
|
drop: 丟棄所有進入的包，而不給出任何響應block: 拒絕所有外部發起的連接，允許內部發起的連接public: 允許指定的進入連接external: 同上，對偽裝的進入連接，一般用于路由轉發dmz: 允許受限制的進入連接work: 允許受信任的計算機被限制的進入連接，類似 workgrouphome: 同上，類似 homegroupinternal: 同上，范圍針對所有互聯網用戶trusted: 信任所有連接 |
過濾規則
|
1
2
3
4
5
6
7
8
|
source: 根據源地址過濾interface: 根據網卡過濾service: 根據服務名過濾port: 根據端口過濾icmp-block: icmp 報文過濾，按照 icmp 類型配置masquerade: ip 地址偽裝forward-port: 端口轉發rule: 自定義規則 |
之后通過lvs配置好下圖是通過ipvsadm配置好的轉發機制：
通過外網嘗試連接外網的ip地址，219.223.199.154:10086，發現并無法聯通后端服務器的服務，也就是運行在192.168.1.11與192.168.1.14的服務器。
調用ipvsadm -lcn命令之后，發現內網的轉發出現了問題：
通過抓包發現lvs服務器在內網網卡192.168.1.17上的通信包被攔截，于是繼續通過firewalld-cmd命令開發內網網卡的端口,將內網網卡加入trusted區域:
|
1
|
firewall-cmd --zone=trusted --add-interface=enp3s0 |
接下來可以看到開放了對應內網網卡到trusted，trusted區域允許所有通信包放行，因為內網是相對安全的環境，所以并不存在很大的影響，調用：
|
1
|
firewall-cmd --list-all-zones |

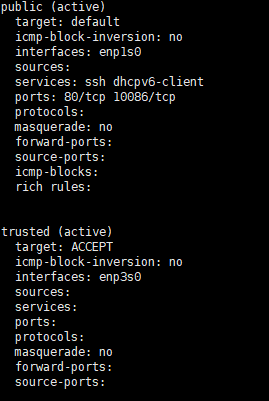

命令展示firewall的配置結果，public與trusted區域都出于active狀態，外網服務能夠正常連接內網的端口服務了。

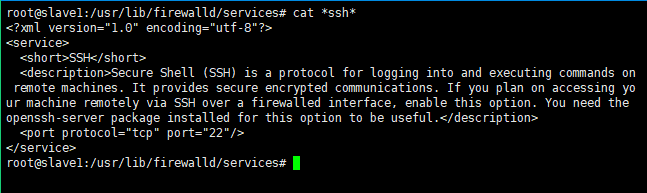

可以看到上述public的設置之中涉及到了對應的ssh服務于dhcpv6-client的服務，在firewalld之中是可以直接通過服務來放行對應的內容，也就是上文參數service,詳細的配置參數需要在目錄/usr/lib/firewalld/services之中進行配置，我們嘗試打開上文ssh服務的內容：
由上文的配置內容可見：所謂的服務配置防火墻，本身也是通過標注協議與端口的方式進行的，只不過是用服務的邏輯進行包裝了。至于使用哪種形式，各位見仁見智了。
小結
梳理了一下在lvs下雙網卡firewalld的配置流程。debian系列的發行版也是大同小異，只不過firewalld工具需要自行使用apt-get進行安裝。上述內容若有疏漏，望各位指點斧正。
