springboot 就像一條巨蟒，慢慢纏繞著我們，使我們麻痹。不得不承認，使用了 springboot 確實提高了工作效率，但同時也讓我們遺忘了很多技能。剛?cè)肷鐣?huì)的時候，我還是通過 tomcat 手動部署 javaweb 項目，還經常對 tomcat 進行性能調優。除此之外，還需要自己理清楚各 jar 之間的關系，以避免 jar 丟失和各版本沖突導致服務啟動異常的問題。到如今，這些繁瑣而又重復的工作已經統統交給 springboot 處理，我們可以把更多的精力放在業務邏輯上。但是，清楚 tomcat 的工作原理和處理請求流程和分析 spring 框架源碼一樣的重要。至少面試官特別喜歡問這些底層原理和設計思路。希望這篇文章能給你一些幫助。
tomcat 整體架構
tomcat 是一個免費的、開源的、輕量級的 web 應用服務器。適合在并發量不是很高的中小企業項目中使用。
文件目錄結構
以下是 tomcat 8 主要目錄結構
| 目錄 | 功能說明 |
|---|---|
| bin | 存放可執行的文件，如 startup 和 shutdown |
| conf | 存放配置文件，如核心配置文件 server.xml 和應用默認的部署描述文件 web.xml |
| lib | 存放 tomcat 運行需要的jar包 |
| logs | 存放運行的日志文件 |
| webapps | 存放默認的 web 應用部署目錄 |
| work | 存放 web 應用代碼生成和編譯文件的臨時目錄 |
功能組件結構

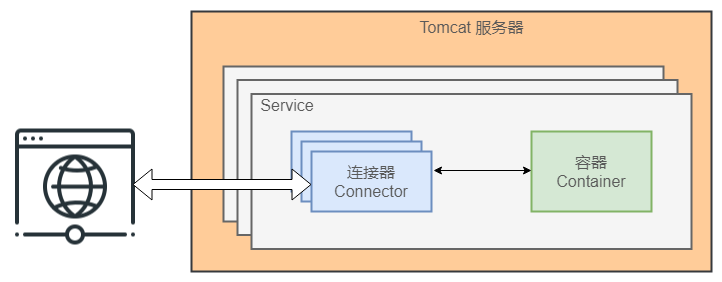

tomcat 的核心功能有兩個，分別是負責接收和反饋外部請求的連接器 connector，和負責處理請求的容器 container。其中連接器和容器相輔相成，一起構成了基本的 web 服務 service。每個 tomcat 服務器可以管理多個 service。
| 組件 | 功能 |
|---|---|
| connector | 負責對外接收反饋請求。它是 tomcat 與外界的交通樞紐，監聽端口接收外界請求，并將請求處理后傳遞給容器做業務處理，最后將容器處理后的結果反饋給外界。 |
| container | 負責對內處理業務邏輯。其內部由engine、host、context 和 wrapper 四個容器組成，用于管理和調用 servlet 相關邏輯。 |
| service | 對外提供的 web 服務。主要包含連接器和容器兩個核心組件，以及其他功能組件。tomcat 可以管理多個 service，且各 service 之間相互獨立。 |
tomcat 連接器核心原理
tomcat 連接器框架——coyote
連接器核心功能
一、監聽網絡端口，接收和響應網絡請求。
二、網絡字節流處理。將收到的網絡字節流轉換成 tomcat request 再轉成標準的 servletrequest 給容器，同時將容器傳來的 servletresponse 轉成 tomcat response 再轉成網絡字節流。
連接器模塊設計
為滿足連接器的兩個核心功能，我們需要一個通訊端點來監聽端口；需要一個處理器來處理網絡字節流；最后還需要一個適配器將處理后的結果轉成容器需要的結構。
| 組件 | 功能 |
|---|---|
| endpoint | 端點，用來處理 socket 接收和發送的邏輯。其內部由 acceptor 監聽請求、handler 處理數據、asynctimeout 檢查請求超時。具體的實現有 nioendpoint、aprendpoint 等。 |
| processor | 處理器，負責構建 tomcat request 和 response 對象。具體的實現有 http11processor、streamprocessor 等。 |
| adapter | 適配器，實現 tomcat request、response 與 servletrequest、servletresponse之間的相互轉換。這采用的是經典的適配器設計模式。 |
| protocolhandler | 協議處理器，將不同的協議和通訊方式組合封裝成對應的協議處理器，如 http11nioprotocol 封裝的是 http + nio。 |

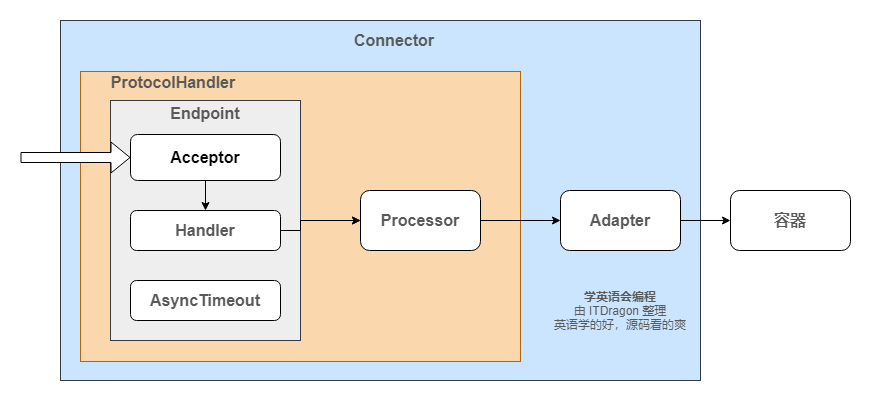

對應的源碼包路徑 org.apache.coyote 。對應的結構圖如下
tomcat 容器核心原理
tomcat 容器框架——catalina
容器結構分析
每個 service 會包含一個容器。容器由一個引擎可以管理多個虛擬主機。每個虛擬主機可以管理多個 web 應用。每個 web 應用會有多個 servlet 包裝器。engine、host、context 和 wrapper，四個容器之間屬于父子關系。
| 容器 | 功能 |
|---|---|
| engine | 引擎，管理多個虛擬主機。 |
| host | 虛擬主機，負責 web 應用的部署。 |
| context | web 應用，包含多個 servlet 封裝器。 |
| wrapper | 封裝器，容器的最底層。對 servlet 進行封裝，負責實例的創建、執行和銷毀功能。 |

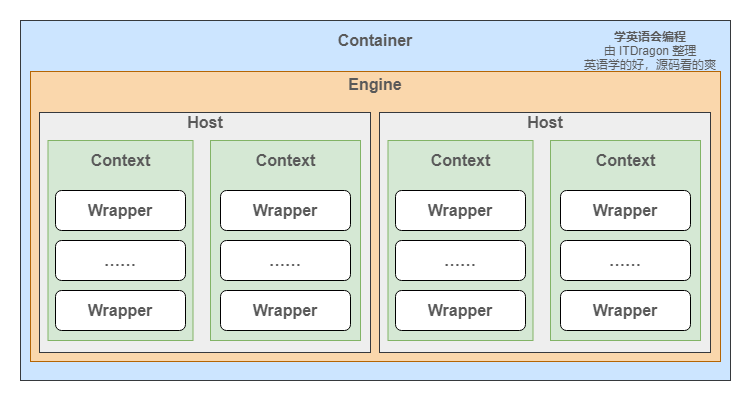

對應的源碼包路徑 org.apache.coyote 。對應的結構圖如下
容器請求處理

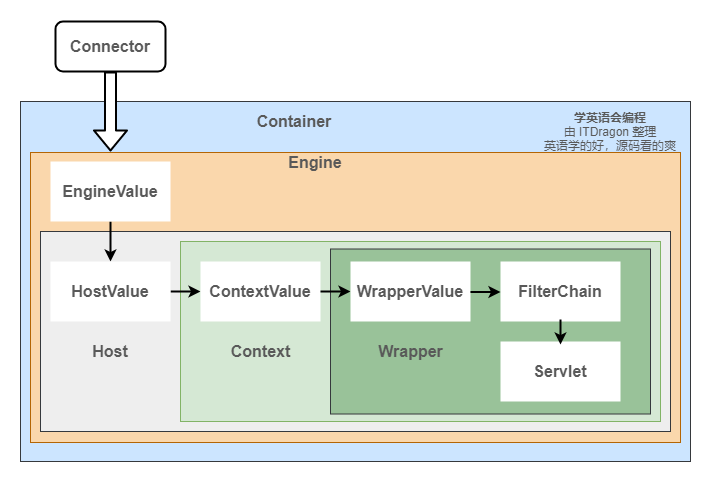

容器的請求處理過程就是在 engine、host、context 和 wrapper 這四個容器之間層層調用，最后在 servlet 中執行對應的業務邏輯。各容器都會有一個通道 pipeline，每個通道上都會有一個 basic valve（如standardenginevalve）， 類似一個閘門用來處理 request 和 response 。其流程圖如下。
tomcat 請求處理流程
上面的知識點已經零零碎碎地介紹了一個 tomcat 是如何處理一個請求。簡單理解就是連接器的處理流程 + 容器的處理流程 = tomcat 處理流程。哈！那么問題來了，tomcat 是如何通過請求路徑找到對應的虛擬站點？是如何找到對應的 servlet 呢？
映射器功能介紹

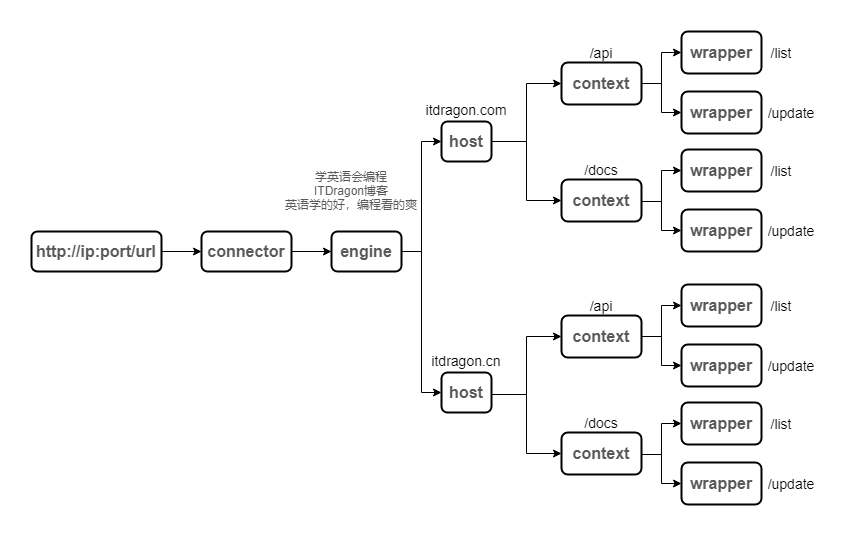

這里需要引入一個上面沒有介紹的組件 mapper。顧名思義，其作用是提供請求路徑的路由映射。根據請求url地址匹配是由哪個容器來處理。其中每個容器都會它自己對應的mapper，如 mappedhost。不知道大家有沒有回憶起被 mapper class not found 支配的恐懼。在以前，每寫一個完整的功能，都需要在 web.xml 配置映射規則，當文件越來越龐大的時候，各個問題隨著也會出現
http請求流程
打開 tomcat/conf 目錄下的 server.xml 文件來分析一個http://localhost:8080/docs/api 請求。
第一步：連接器監聽的端口是8080。由于請求的端口和監聽的端口一致，連接器接受了該請求。
第二步：因?yàn)橐娴哪J(rèn)虛擬主機是 localhost，并且虛擬主機的目錄是webapps。所以請求找到了 tomcat/webapps 目錄。
第三步：解析的 docs 是 web 程序的應用名，也就是 context。此時請求繼續從 webapps 目錄下找 docs 目錄。有的時候我們也會把應用名省略。
第四步：解析的 api 是具體的業務邏輯地址。此時需要從 docs/web-inf/web.xml 中找映射關系，最后調用具體的函數。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
|
<?xml version="1.0" encoding="utf-8"?><server port="8005" shutdown="shutdown"> <service name="catalina"> <!-- 連接器監聽端口是 8080，默認通訊協議是 http/1.1 --> <connector port="8080" protocol="http/1.1" connectiontimeout="20000" redirectport="8443" /> <!-- 名字為 catalina 的引擎，其默認的虛擬主機是 localhost --> <engine name="catalina" defaulthost="localhost"> <!-- 名字為 localhost 的虛擬主機，其目錄是 webapps--> <host name="localhost" appbase="webapps" unpackwars="true" autodeploy="true"> </host> </engine> </service></server> |
springboot 如何啟動內嵌的 tomcat
springboot 一鍵啟動服務的功能，讓有很多剛?cè)肷鐣?huì)的朋友都忘記 tomcat 是啥。隨著硬件的性能越來越高，普通中小項目都可以直接用內置 tomcat 啟動。但是有些大一點的項目可能會用到 tomcat 集群和調優，內置的 tomcat 就不一定能滿足需求了。
我們先從源碼中分析 springboot 是如何啟動 tomcat，以下是 springboot 2.x 的代碼。

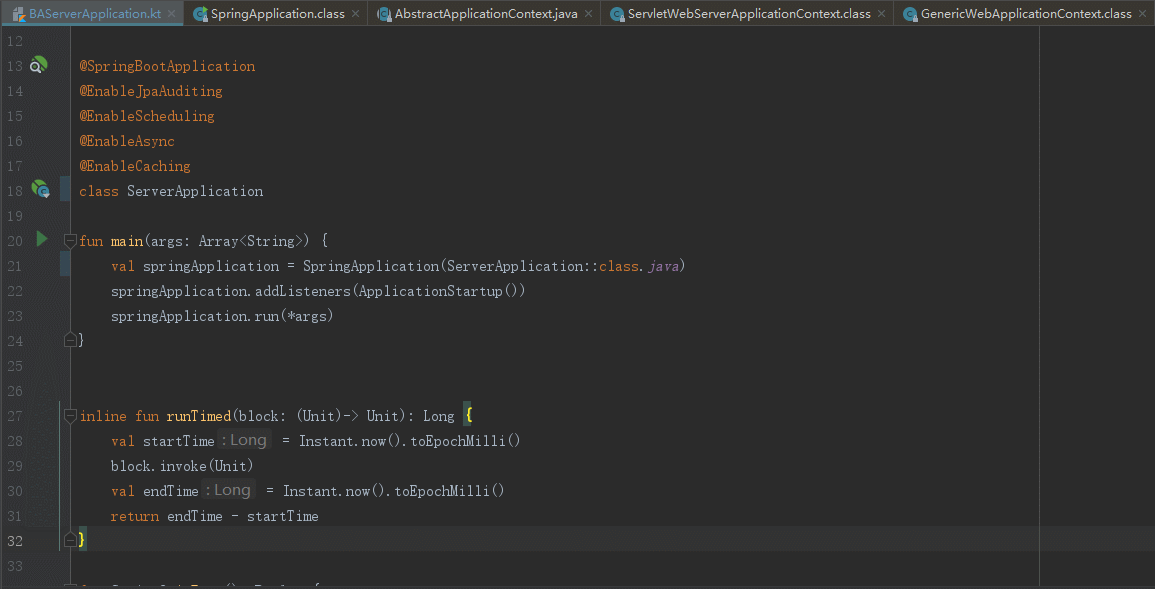

代碼從 main 方法開始，執行 run 方法啟動項目。
|
1
|
springapplication.run |
從 run 方法點進去，找到刷新應用上下文的方法。
|
1
2
3
|
this.preparecontext(context, environment, listeners, applicationarguments, printedbanner);this.refreshcontext(context);this.afterrefresh(context, applicationarguments); |
從 refreshcontext 方法點進去，找 refresh 方法。并一層層往上找其父類的方法。
|
1
|
this.refresh(context); |
在 abstractapplicationcontext 類的 refresh 方法中，有一行調用子容器刷新的邏輯。
|
1
2
3
4
5
6
7
8
9
|
this.postprocessbeanfactory(beanfactory);this.invokebeanfactorypostprocessors(beanfactory);this.registerbeanpostprocessors(beanfactory);this.initmessagesource();this.initapplicationeventmulticaster();this.onrefresh();this.registerlisteners();this.finishbeanfactoryinitialization(beanfactory);this.finishrefresh(); |
從 onrefresh 方法點進去，找到 servletwebserverapplicationcontext 的實現方法。在這里終于看到了希望。
|
1
2
3
4
5
6
7
8
9
|
protected void onrefresh() { super.onrefresh(); try { this.createwebserver(); } catch (throwable var2) { throw new applicationcontextexception("unable to start web server", var2); }} |
從 createwebserver 方法點進去，找到從工廠類中獲取 webserver的代碼。
|
1
2
3
4
5
6
7
8
9
10
11
12
|
if (webserver == null && servletcontext == null) { servletwebserverfactory factory = this.getwebserverfactory(); // 獲取 web server this.webserver = factory.getwebserver(new servletcontextinitializer[]{this.getselfinitializer()});} else if (servletcontext != null) { try { // 啟動 web server this.getselfinitializer().onstartup(servletcontext); } catch (servletexception var4) { throw new applicationcontextexception("cannot initialize servlet context", var4); }} |
從 getwebserver 方法點進去，找到 tomcatservletwebserverfactory 的實現方法，與之對應的還有 jetty 和 undertow。這里配置了基本的連接器、引擎、虛擬站點等配置。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
|
public webserver getwebserver(servletcontextinitializer... initializers) { tomcat tomcat = new tomcat(); file basedir = this.basedirectory != null ? this.basedirectory : this.createtempdir("tomcat"); tomcat.setbasedir(basedir.getabsolutepath()); connector connector = new connector(this.protocol); tomcat.getservice().addconnector(connector); this.customizeconnector(connector); tomcat.setconnector(connector); tomcat.gethost().setautodeploy(false); this.configureengine(tomcat.getengine()); iterator var5 = this.additionaltomcatconnectors.iterator(); while(var5.hasnext()) { connector additionalconnector = (connector)var5.next(); tomcat.getservice().addconnector(additionalconnector); } this.preparecontext(tomcat.gethost(), initializers); return this.gettomcatwebserver(tomcat);} |
服務啟動后會打印日志
o.s.b.w.embedded.tomcat.tomcatwebserver : tomcat initialized with port(s): 8900 (http)
o.apache.catalina.core.standardservice : starting service [tomcat]
org.apache.catalina.core.standardengine : starting servlet engine: apache tomcat/8.5.34
o.a.catalina.core.aprlifecyclelistener : the apr based apache tomcat native library which allows optimal ...
o.a.c.c.c.[tomcat].[localhost].[/] : initializing spring embedded webapplicationcontext
o.s.web.context.contextloader : root webapplicationcontext: initialization completed in 16858 ms
end
文章到這里就結束了，實在是 hold 不住了，周末寫了一整天還沒有寫到源碼部分，只能放在下一章了。再寫真的就要廢了，有什么不對的地方請多多指出
以上就是tomcat的工作原理是怎樣的的詳細內容，更多關于tomcat 工作原理的資料請關注服務器之家其它相關文章！
