tomcat的容器用來裝載servlet。那tomcat的servlet容器是如何設計的呢？
容器的層次結構

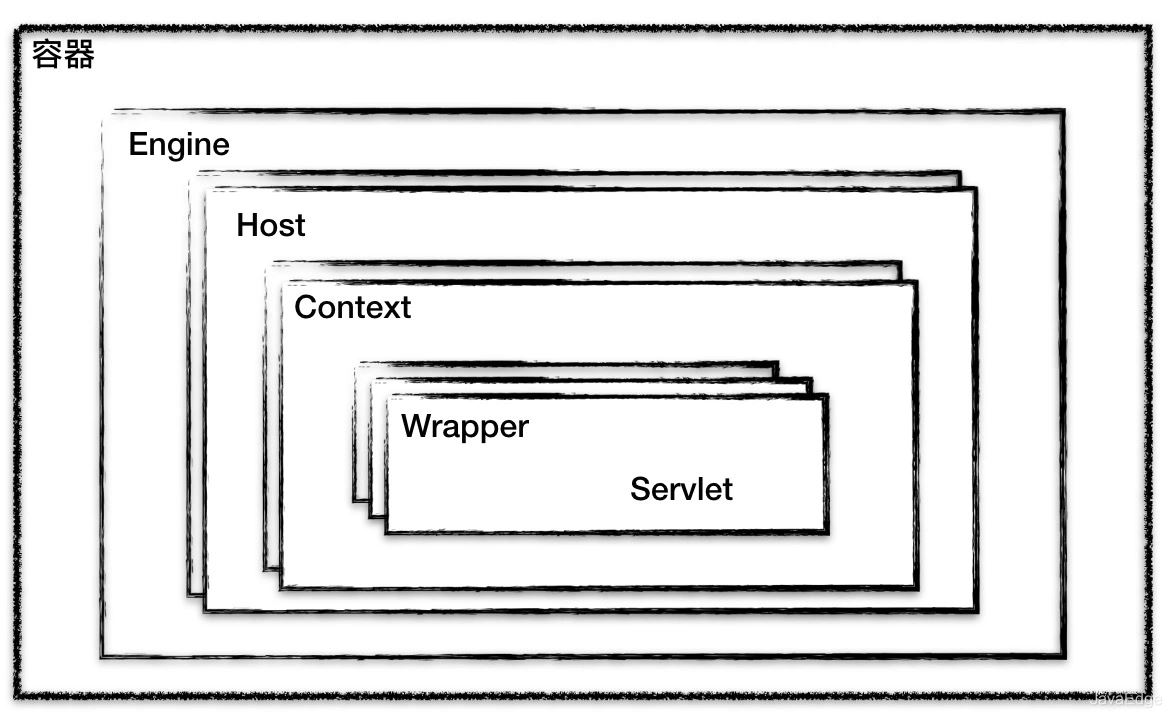

tomcat設計了4種容器：engine、host、context和wrapper
tomcat通過這種分層，使得servlet容器具有很好的靈活性。
- context表示一個web應用程序
- wrapper表示一個servlet，一個web應用程序中可能會有多個servlet
- host代表一個虛擬主機，或一個站點，可以給tomcat配置多個虛擬主機地址，而一個虛擬主機下可以部署多個web應用程序
- engine表示引擎，用來管理多個虛擬站點，一個service最多只能有一個engine

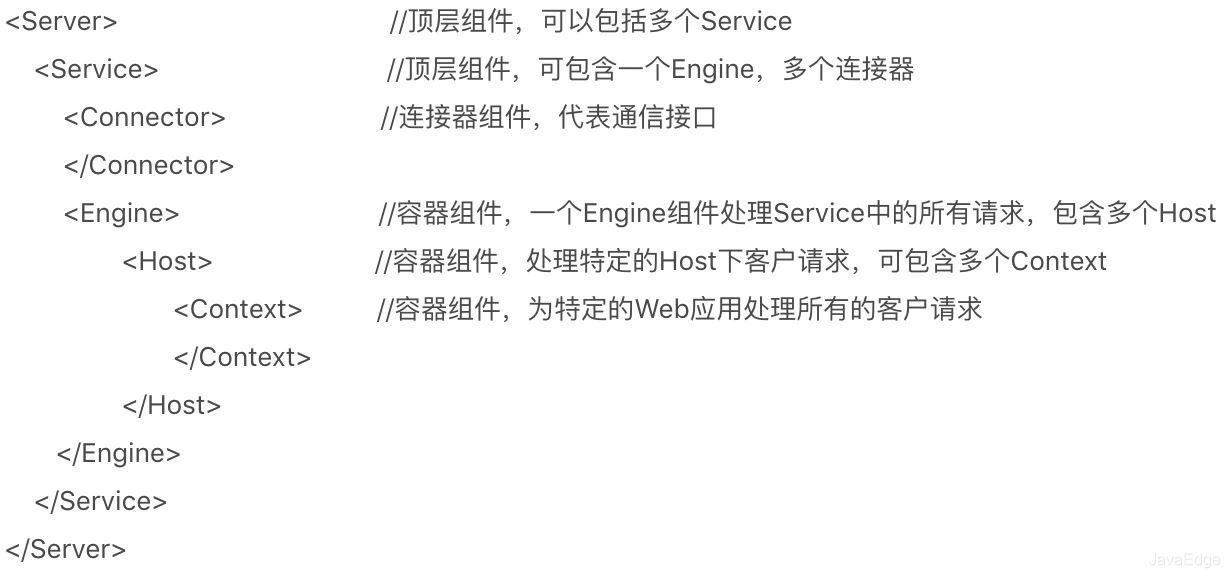

觀察tomcat的server.xml配置文件。tomcat采用了組件化設計，最外層即是server
這些容器具有父子關系，形成一個樹形結構，tomcat用組合模式來管理這些容器。
所有容器組件都實現container接口，因此組合模式可以使得用戶對
單容器對象
最底層的wrapper
組合容器對象
上面的context、host或者engine
的使用具有一致性。
container接口定義：
|
1
2
3
4
5
6
7
8
|
public interface container extends lifecycle { public void setname(string name); public container getparent(); public void setparent(container container); public void addchild(container child); public void removechild(container child); public container findchild(string name);} |
請求定位servlet的過程
搞這么多層次的容器，tomcat是怎么確定請求是由哪個wrapper容器里的servlet來處理的呢？
tomcat用mapper組件完成這個任務。
mapper就是將用戶請求的url定位到一個servlet
工作原理
mapper組件保存了web應用的配置信息：容器組件與訪問路徑的映射關系，比如
- host容器里配置的域名
- context容器里的web應用路徑
- wrapper容器里servlet映射的路徑
這些配置信息就是一個多層次的map。
當一個請求到來時，mapper組件通過解析請求url里的域名和路徑，再到自己保存的map里去查找，就能定位到一個servlet。
一個請求url最后只會定位到一個wrapper容器，即一個servlet。
假如有一網購系統，有
- 面向b端管理人員的后臺管理系統
- 面向c端用戶的在線購物系統
這倆系統跑在同一tomcat，為隔離它們的訪問域名，配置兩個虛擬域名：
manage.shopping.com
管理人員通過該域名訪問tomcat去管理用戶和商品，而用戶管理和商品管理是兩個單獨的web應用
user.shopping.com
c端用戶通過該域名去搜索商品和下訂單，搜索功能和訂單管理也是兩個獨立web應用

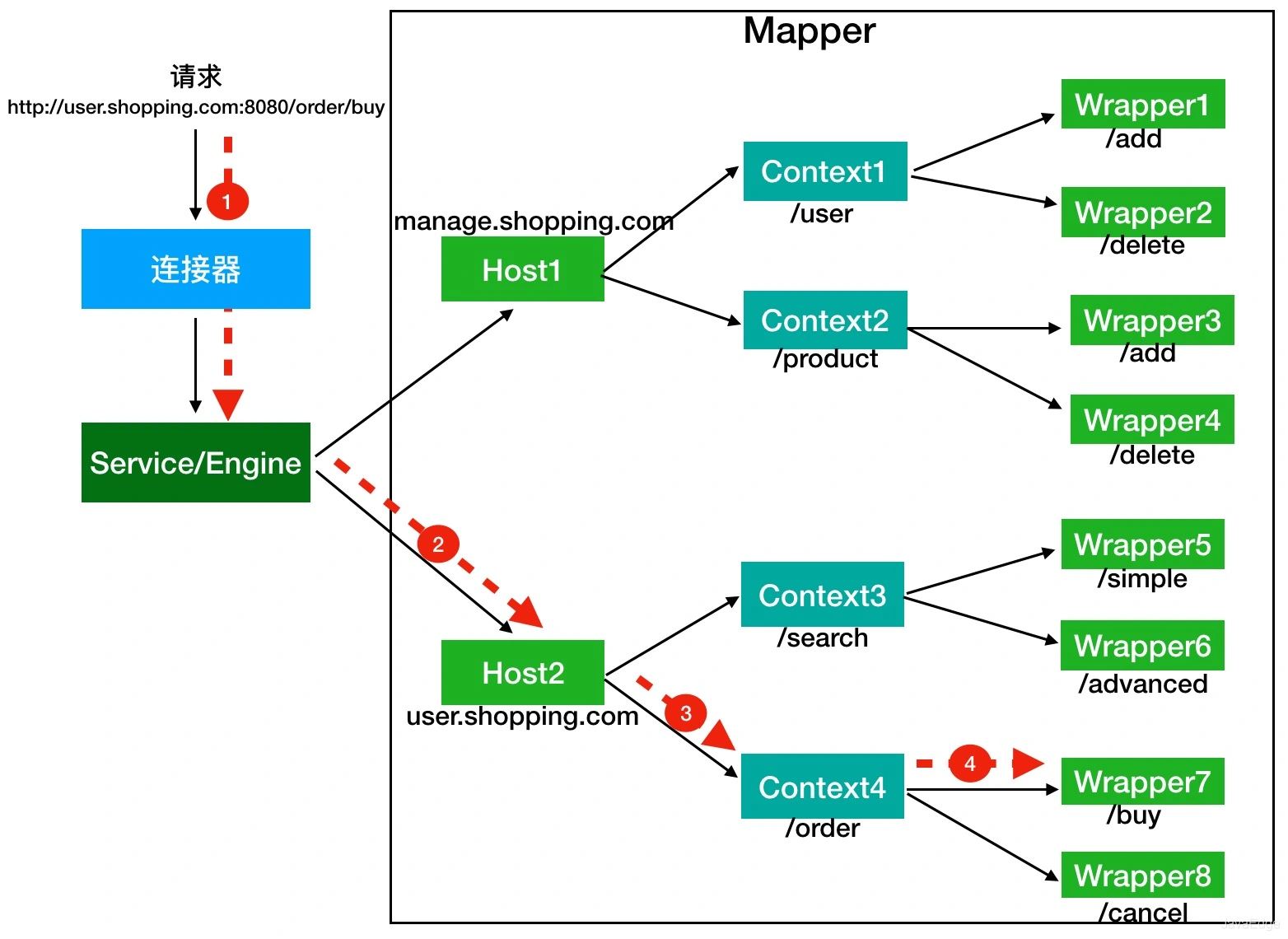

這樣部署，tomcat會創建一個service組件和一個engine容器組件，在engine容器下創建兩個host子容器，在每個host容器下創建兩個context子容器。由于一個web應用通常有多個servlet，tomcat還會在每個context容器里創建多個wrapper子容器。每個容器都有對應訪問路徑
tomcat如何將url定位到一個servlet呢？
首先，根據協議和端口號選定service和engine
tomcat的每個連接器都監聽不同的端口，比如tomcat默認的http連接器監聽8080端口、默認的ajp連接器監聽8009端口。該url訪問8080端口，因此會被http連接器接收，而一個連接器是屬于一個service組件的，這樣service組件就確定了。一個service組件里除了有多個連接器，還有一個engine容器，因此service確定了，engine也確定了。
根據域名選定host。
mapper組件通過url中的域名去查找相應的host容器，比如user.shopping.com，因此mapper找到host2容器。
根據url路徑找到context組件
host確定以后，mapper根據url的路徑來匹配相應的web應用的路徑，比如例子中訪問的是/order，因此找到了context4這個context容器。
最后，根據url路徑找到wrapper（servlet）
context確定后，mapper再根據web.xml中配置的servlet映射路徑來找到具體wrapper和servlet。
并非只有servlet才會去處理請求，查找路徑上的父子容器都會對請求做一些處理：
- 連接器中的adapter會調用容器的service方法執行servlet
- 最先拿到請求的是engine容器，engine容器對請求做一些處理后，會把請求傳給自己子容器host繼續處理，依次類推
- 最后這個請求會傳給wrapper容器，wrapper會調用最終的servlet來處理
這個調用過程使用的pipeline-valve管道，責任鏈模式，在一個請求處理的過程中有很多處理者依次對請求進行處理，每個處理者負責做自己相應的處理，處理完之后將再調用下一個處理者繼續處理。
valve表示一個處理點，比如權限認證和記錄日志。
|
1
2
3
4
5
|
public interface valve { public valve getnext(); public void setnext(valve valve); public void invoke(request request, response response)} |
由于valve是一個處理點，因此invoke方法就是來處理請求的。
pipeline接口：
|
1
2
3
4
5
6
|
public interface pipeline extends contained { public void addvalve(valve valve); public valve getbasic(); public void setbasic(valve valve); public valve getfirst();} |
所以pipeline中維護了valve鏈表，valve可插入到pipeline。
pipeline中沒有invoke方法，因為整個調用鏈的觸發是valve完成自己的處理后，調用getnext.invoke調用下一個valve。
每個容器都有一個pipeline對象，只要觸發這個pipeline的第一個valve，這個容器里pipeline中的valve就都會被調用到。但不同容器的pipeline如何鏈式觸發？
比如engine中pipeline需要調用下層容器host中的pipeline。
pipeline有個getbasic方法。這個basicvalve處于valve鏈尾，負責調用下層容器的pipeline里的第一個valve。

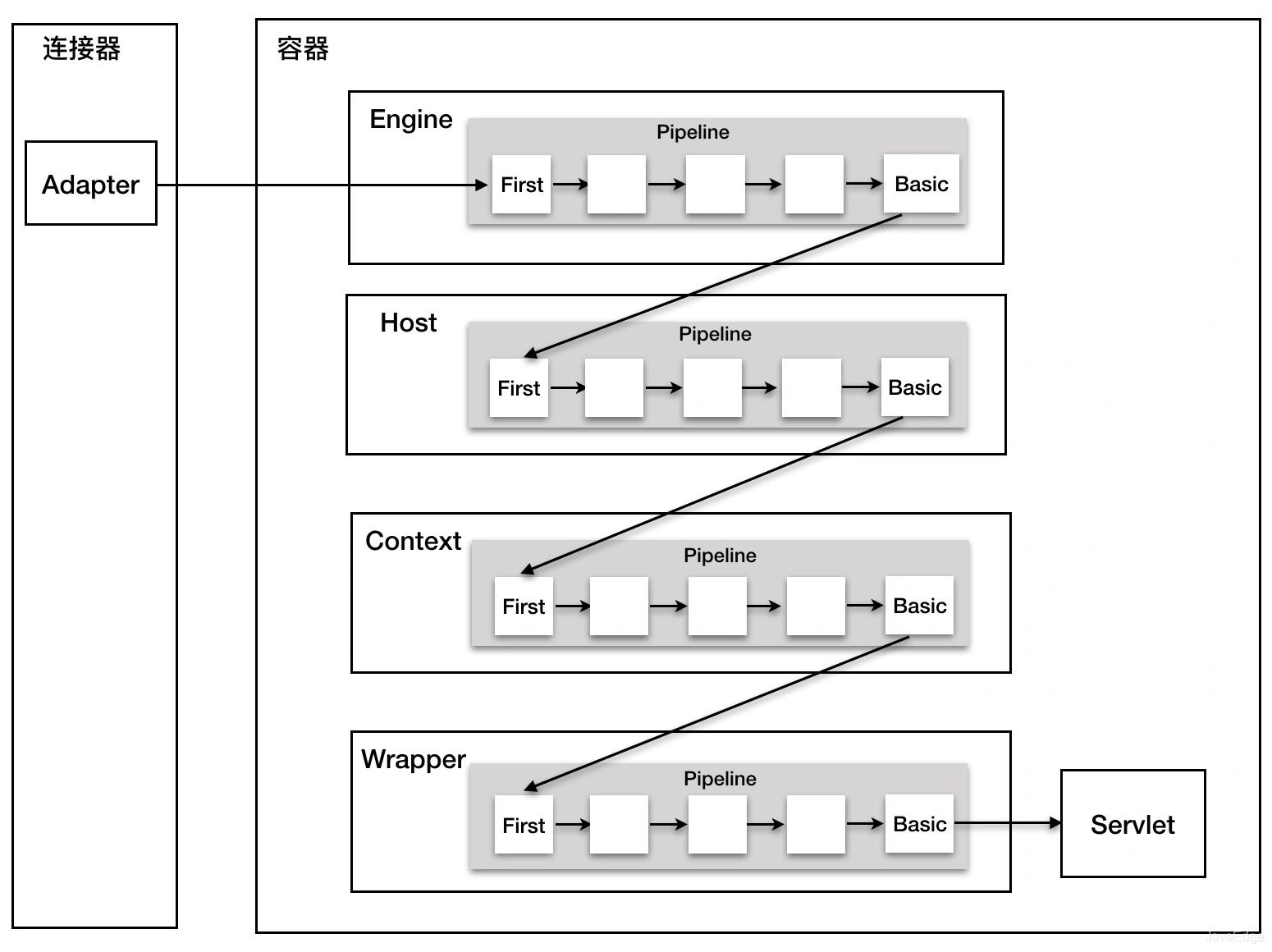

整個調用過程由連接器中的adapter觸發的，它會調用engine的第一個valve：
wrapper
容器的最后一個valve會創建一個filter鏈，并調用dofilter方法，最終會調到servlet的service方法。
valve和filter有什么區別呢？
- valve是tomcat的私有機制，與tomcat緊耦合。servlet api是公有標準，所有web容器包括jetty都支持filter
- valve工作在web容器級別，攔截所有應用的請求。servlet filter工作在應用級別，只攔截某個web應用的所有請求。若想做整個web容器的攔截器，必須使用valve。
