NGINX主要設計作為反向代理服務器，但隨著NGINX的發展，它同樣能作為正向代理的選項之一。正向代理本身并不復雜，而如何代理加密的HTTPS流量是正向代理需要解決的主要問題。本文將介紹利用NGINX來正向代理HTTPS流量兩種方案，及其使用場景和主要問題。
HTTP/HTTPS正向代理的分類
簡單介紹下正向代理的分類作為理解下文的背景知識：
按客戶端有無感知的分類
普通代理：在客戶端需要在瀏覽器中或者系統環境變量手動設置代理的地址和端口。如squid，在客戶端指定squid服務器IP和端口3128。
透明代理：客戶端不需要做任何代理設置，“代理”這個角色對于客戶端是透明的。如企業網絡鏈路中的Web Gateway設備。
按代理是否解密HTTPS的分類
隧道代理 ：也就是透傳代理。代理服務器只是在TCP協議上透傳HTTPS流量，對于其代理的流量的具體內容不解密不感知。客戶端和其訪問的目的服務器做直接TLS/SSL交互。本文中討論的NGINX代理方式屬于這種模式。
中間人(MITM, Man-in-the-Middle)代理：代理服務器解密HTTPS流量，對客戶端利用自簽名證書完成TLS/SSL握手，對目的服務器端完成正常TLS交互。在客戶端-代理-服務器的鏈路中建立兩段TLS/SSL會話。如Charles，簡單原理描述可以參考文章。
https://www.jianshu.com/p/405f9d76f8c4
注：這種情況客戶端在TLS握手階段實際上是拿到的代理服務器自己的自簽名證書，證書鏈的驗證默認不成功，需要在客戶端信任代理自簽證書的Root CA證書。所以過程中是客戶端有感的。如果要做成無感的透明代理，需要向客戶端推送自建的Root CA證書，在企業內部環境下是可實現的。
為什么正向代理處理HTTPS流量需要特殊處理?
作為反向代理時，代理服務器通常終結 (terminate) HTTPS加密流量，再轉發給后端實例。HTTPS流量的加解密和認證過程發生在客戶端和反向代理服務器之間。

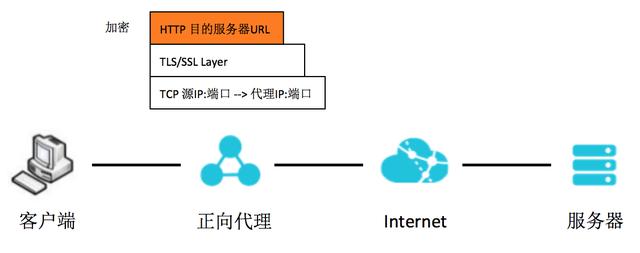

而作為正向代理在處理客戶端發過來的流量時，HTTP加密封裝在了TLS/SSL中，代理服務器無法看到客戶端請求URL中想要訪問的域名，如下圖。所以代理HTTPS流量，相比于HTTP，需要做一些特殊處理。
NGINX的解決方案
根據前文中的分類方式，NGINX解決HTTPS代理的方式都屬于透傳(隧道)模式，即不解密不感知上層流量。具體的方式有如下7層和4層的兩類解決方案。
HTTP CONNECT隧道 (7層解決方案)
歷史背景

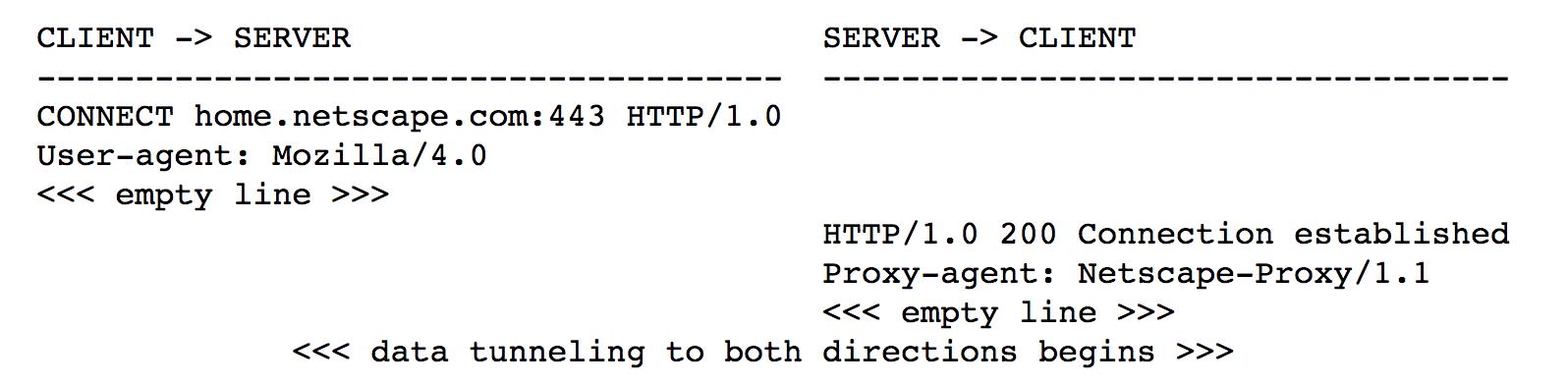

早在1998年，也就是TLS還沒有正式誕生的SSL時代，主導SSL協議的Netscape公司就提出了關于利用web代理來tunneling SSL流量的INTERNET-DRAFT。其核心思想就是利用HTTP CONNECT請求在客戶端和代理之間建立一個HTTP CONNECT Tunnel，在CONNECT請求中需要指定客戶端需要訪問的目的主機和端口。Draft中的原圖如下：

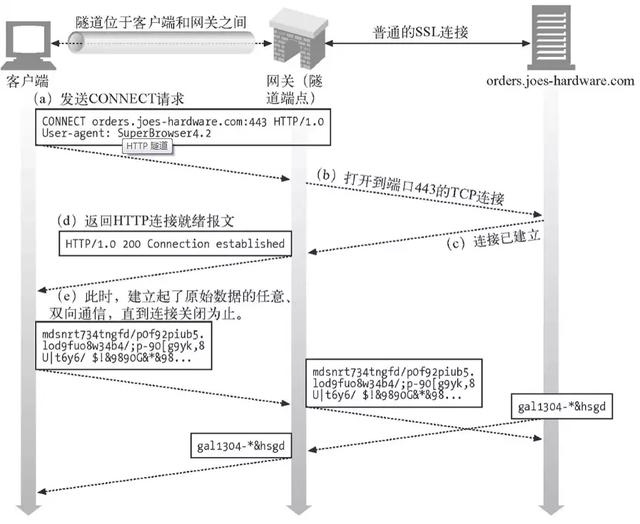

整個過程可以參考HTTP權威指南中的圖：
客戶端給代理服務器發送HTTP CONNECT請求。
代理服務器利用HTTP CONNECT請求中的主機和端口與目的服務器建立TCP連接。
代理服務器給客戶端返回HTTP 200響應。
客戶端和代理服務器建立起HTTP CONNECT隧道，HTTPS流量到達代理服務器后，直接通過TCP透傳給遠端目的服務器。代理服務器的角色是透傳HTTPS流量，并不需要解密HTTPS。
NGINX ngx_http_proxy_connect_module模塊
NGINX作為反向代理服務器，官方一直沒有支持HTTP CONNECT方法。但是基于NGINX的模塊化、可擴展性好的特性，阿里的@chobits提供了ngx_http_proxy_connect_module模塊，來支持HTTP CONNECT方法，從而讓NGINX可以擴展為正向代理。
環境搭建
以CentOS 7的環境為例。
1) 安裝
對于新安裝的環境，參考正常的安裝步驟和安裝這個模塊的步驟(https://github.com/chobits/ngx_http_proxy_connect_module)，把對應版本的patch打上之后，在configure的時候加上參數--add-module=/path/to/ngx_http_proxy_connect_module，示例如下：
./configure
--user=www
--group=www
--prefix=/usr/local/nginx
--with-http_ssl_module
--with-http_stub_status_module
--with-http_realip_module
--with-threads
--add-module=/root/src/ngx_http_proxy_connect_module
對于已經安裝編譯安裝完的環境，需要加入以上模塊，步驟如下：
#停止NGINX服務
#systemctlstopnginx
#備份原執行文件
#cp/usr/local/nginx/sbin/nginx/usr/local/nginx/sbin/nginx.bak
#在源代碼路徑重新編譯
#cd/usr/local/src/nginx-1.16.0
./configure
--user=www
--group=www
--prefix=/usr/local/nginx
--with-http_ssl_module
--with-http_stub_status_module
--with-http_realip_module
--with-threads
--add-module=/root/src/ngx_http_proxy_connect_module
#make
#不要makeinstall
#將新生成的可執行文件拷貝覆蓋原來的nginx執行文件
#cpobjs/nginx/usr/local/nginx/sbin/nginx
#/usr/bin/nginx-V
nginxversion:nginx/1.16.0
builtbygcc4.8.520150623(RedHat4.8.5-36)(GCC)
builtwithOpenSSL1.0.2k-fips26Jan2017
TLSSNIsupportenabled
configurearguments:--user=www--group=www--prefix=/usr/local/nginx--with-http_ssl_module--with-http_stub_status_module--with-http_realip_module--with-threads--add-module=/root/src/ngx_http_proxy_connect_module
2) nginx.conf文件配置
server{
listen443;
#dnsresolverusedbyforwardproxying
resolver114.114.114.114;
#forwardproxyforCONNECTrequest
proxy_connect;
proxy_connect_allow443;
proxy_connect_connect_timeout10s;
proxy_connect_read_timeout10s;
proxy_connect_send_timeout10s;
#forwardproxyfornon-CONNECTrequest
location/{
proxy_passhttp://$host;
proxy_set_headerHost$host;
}
}
使用場景
7層需要通過HTTP CONNECT來建立隧道，屬于客戶端有感知的普通代理方式，需要在客戶端手動配置HTTP(S)代理服務器IP和端口。在客戶端用curl 加-x參數訪問如下：
#curlhttps://www.baidu.com-svo/dev/null-x39.105.196.164:443
*Abouttoconnect()toproxy39.105.196.164port443(#0)
*Trying39.105.196.164...
*Connectedto39.105.196.164(39.105.196.164)port443(#0)
*EstablishHTTPproxytunneltowww.baidu.com:443
>CONNECTwww.baidu.com:443HTTP/1.1
>Host:www.baidu.com:443
>User-Agent:curl/7.29.0
>Proxy-Connection:Keep-Alive
>
<
*ProxyrepliedOKtoCONNECTrequest
*InitializingNSSwithcertpath:sql:/etc/pki/nssdb
*CAfile:/etc/pki/tls/certs/ca-bundle.crt
CApath:none
*SSLconnectionusingTLS_ECDHE_RSA_WITH_AES_128_GCM_SHA256
*Servercertificate:
*subject:CN=baidu.com,O="BeijingBaiduNetcomScienceTechnologyCo.,Ltd",OU=serviceoperationdepartment,L=beijing,ST=beijing,C=CN
...
>GET/HTTP/1.1
>User-Agent:curl/7.29.0
>Host:www.baidu.com
>Accept:*/*
>
...
{[datanotshown]
從上面-v參數打印出的細節，可以看到客戶端先往代理服務器39.105.196.164建立了HTTP CONNECT隧道，代理回復HTTP/1.1 200 Connection Established后就開始交互TLS/SSL握手和流量了。
NGINX stream (4層解決方案)
既然是使用透傳上層流量的方法，那可不可做成“4層代理”，對TCP/UDP以上的協議實現徹底的透傳呢?答案是可以的。NGINX官方從1.9.0版本開始支持ngx_stream_core_module模塊，模塊默認不build，需要configure時加上--with-stream選項來開啟。
問題
用NGINX stream在TCP層面上代理HTTPS流量肯定會遇到本文一開始提到的那個問題：代理服務器無法獲取客戶端想要訪問的目的域名。因為在TCP的層面獲取的信息僅限于IP和端口層面，沒有任何機會拿到域名信息。要拿到目的域名，必須要有拆上層報文獲取域名信息的能力，所以NGINX stream的方式不是完全嚴格意義上的4層代理，還是要略微借助些上層能力。
ngx_stream_ssl_preread_module模塊
要在不解密的情況下拿到HTTPS流量訪問的域名，只有利用TLS/SSL握手的第一個Client Hello報文中的擴展地址SNI (Server Name Indication)來獲取。NGINX官方從1.11.5版本開始支持利用ngx_stream_ssl_preread_module模塊來獲得這個能力，模塊主要用于獲取Client Hello報文中的SNI和ALPN信息。對于4層正向代理來說，從Client Hello報文中提取SNI的能力是至關重要的，否則NGINX stream的解決方案無法成立。同時這也帶來了一個限制，要求所有客戶端都需要在TLS/SSL握手中帶上SNI字段，否則NGINX stream代理完全沒辦法知道客戶端需要訪問的目的域名。
環境搭建
1) 安裝
對于新安裝的環境，參考正常的安裝步驟，直接在configure的時候加上--with-stream，--with-stream_ssl_preread_module和--with-stream_ssl_module選項即可。示例如下：
./configure
--user=www
--group=www
--prefix=/usr/local/nginx
--with-http_ssl_module
--with-http_stub_status_module
--with-http_realip_module
--with-threads
--with-stream
--with-stream_ssl_preread_module
--with-stream_ssl_module
對于已經安裝編譯安裝完的環境，需要加入以上3個與stream相關的模塊，步驟如下：
#停止NGINX服務
#systemctlstopnginx
#備份原執行文件
#cp/usr/local/nginx/sbin/nginx/usr/local/nginx/sbin/nginx.bak
#在源代碼路徑重新編譯
#cd/usr/local/src/nginx-1.16.0
#./configure
--user=www
--group=www
--prefix=/usr/local/nginx
--with-http_ssl_module
--with-http_stub_status_module
--with-http_realip_module
--with-threads
--with-stream
--with-stream_ssl_preread_module
--with-stream_ssl_module
#make
#不要makeinstall
#將新生成的可執行文件拷貝覆蓋原來的nginx執行文件
#cpobjs/nginx/usr/local/nginx/sbin/nginx
#nginx-V
nginxversion:nginx/1.16.0
builtbygcc4.8.520150623(RedHat4.8.5-36)(GCC)
builtwithOpenSSL1.0.2k-fips26Jan2017
TLSSNIsupportenabled
configurearguments:--user=www--group=www--prefix=/usr/local/nginx--with-http_ssl_module--with-http_stub_status_module--with-http_realip_module--with-threads--with-stream--with-stream_ssl_preread_module--with-stream_ssl_module
2) nginx.conf文件配置
NGINX stream與HTTP不同，需要在stream塊中進行配置，但是指令參數與HTTP塊都是類似的，主要配置部分如下：
stream{
resolver114.114.114.114;
server{
listen443;
ssl_prereadon;
proxy_connect_timeout5s;
proxy_pass$ssl_preread_server_name:$server_port;
}
}
使用場景
對于4層正向代理，NGINX對上層流量基本上是透傳，也不需要HTTP CONNECT來建立隧道。適合于透明代理的模式，比如將訪問的域名利用DNS解定向到代理服務器。我們可以通過在客戶端綁定/etc/hosts來模擬。
在客戶端：
cat/etc/hosts
...
#把域名www.baidu.com綁定到正向代理服務器39.105.196.164
39.105.196.164www.baidu.com
#正常利用curl來訪問www.baidu.com即可。
#curlhttps://www.baidu.com-svo/dev/null
*Abouttoconnect()towww.baidu.comport443(#0)
*Trying39.105.196.164...
*Connectedtowww.baidu.com(39.105.196.164)port443(#0)
*InitializingNSSwithcertpath:sql:/etc/pki/nssdb
*CAfile:/etc/pki/tls/certs/ca-bundle.crt
CApath:none
*SSLconnectionusingTLS_ECDHE_RSA_WITH_AES_128_GCM_SHA256
*Servercertificate:
*subject:CN=baidu.com,O="BeijingBaiduNetcomScienceTechnologyCo.,Ltd",OU=serviceoperationdepartment,L=beijing,ST=beijing,C=CN
*startdate:5月0901:22:022019GMT
*expiredate:6月2505:31:022020GMT
*commonname:baidu.com
*issuer:CN=GlobalSignOrganizationValidationCA-SHA256-G2,O=GlobalSignnv-sa,C=BE
>GET/HTTP/1.1
>User-Agent:curl/7.29.0
>Host:www.baidu.com
>Accept:*/*
>
<
{[datanotshown]
*Connection#0tohostwww.baidu.comleftintact
常見問題
1) 客戶端手動設置代理導致訪問不成功
4層正向代理是透傳上層HTTPS流量，不需要HTTP CONNECT來建立隧道，也就是說不需要客戶端設置HTTP(S)代理。如果我們在客戶端手動設置HTTP(s)代理是否能訪問成功呢? 我們可以用curl -x來設置代理為這個正向服務器訪問測試，看看結果：
#curlhttps://www.baidu.com-svo/dev/null-x39.105.196.164:443
*Abouttoconnect()toproxy39.105.196.164port443(#0)
*Trying39.105.196.164...
*Connectedto39.105.196.164(39.105.196.164)port443(#0)
*EstablishHTTPproxytunneltowww.baidu.com:443
>CONNECTwww.baidu.com:443HTTP/1.1
>Host:www.baidu.com:443
>User-Agent:curl/7.29.0
>Proxy-Connection:Keep-Alive
>
*ProxyCONNECTaborted
*Connection#0tohost39.105.196.164leftintact
可以看到客戶端試圖于正向NGINX前建立HTTP CONNECT tunnel，但是由于NGINX是透傳，所以把CONNECT請求直接轉發給了目的服務器。目的服務器不接受CONNECT方法，所以最終出現"Proxy CONNECT aborted"，導致訪問不成功。
2) 客戶端沒有帶SNI導致訪問不成功
上文提到用NGINX stream做正向代理的關鍵因素之一是利用ngx_stream_ssl_preread_module提取出Client Hello中的SNI字段。如果客戶端客戶端不攜帶SNI字段，會造成代理服務器無法獲知目的域名的情況，導致訪問不成功。
在透明代理模式下(用手動綁定hosts的方式模擬)，我們可以在客戶端用openssl來模擬：
#openssls_client-connectwww.baidu.com:443-msg
CONNECTED(00000003)
>>>TLS1.2[length0005]
160301011c
>>>TLS1.2Handshake[length011c],ClientHello
0100011803036b2e7586526cd5a580d7
a461656d725333fb33f043a3aac24ae3
47849f698bd60000acc030c02cc028c0
24c014c00a00a500a300a1009f006b00
6a006900680039003800370036008800
8700860085c032c02ec02ac026c00fc0
05009d003d00350084c02fc02bc027c0
23c013c00900a400a200a0009e006700
40003f003e0033003200310030009a00
99009800970045004400430042c031c0
2dc029c025c00ec004009c003c002f00
960041c012c008001600130010000dc0
0dc003000a0007c011c007c00cc00200
05000400ff01000043000b0004030001
02000a000a0008001700190018001600
230000000d0020001e06010602060305
01050205030401040204030301030203
03020102020203000f000101
140285606590352:error:140790E5:SSLroutines:ssl23_write:sslhandshakefailure:s23_lib.c:177:
---
nopeercertificateavailable
---
NoclientcertificateCAnamessent
---
SSLhandshakehasread0bytesandwritten289bytes
...
openssl s_client默認不帶SNI，可以看到上面的請求在TLS/SSL握手階段，發出Client Hello后就結束了。因為代理服務器不知道要把Client Hello往哪個目的域名轉發。
如果用openssl帶servername參數來指定SNI，則可以正常訪問成功，命令如下：
#openssls_client-connectwww.baidu.com:443-servernamewww.baidu.com
總結
本文總結了NGINX利用HTTP CONNECT隧道和NGINX stream兩種方式做HTTPS正向代理的原理，環境搭建，使用場景和主要問題，希望給大家在做各種場景的正向代理時提供參考。
