閉運算可以把比結構元素小的特定圖像細節出去，同時保證不產生全局的幾何失真。填充比結構元素小的缺口或孔，搭接短的間斷而起到連接作用。
運算：也就是先膨脹后腐蝕。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
|
#include <stdio.h>#include <stdlib.h>#include <Windows.h> int main(int* argc, char** argv){ FILE* fp = fopen("./threshold.bmp", "rb"); if (fp == 0) return 0; BITMAPFILEHEADER fileHead; fread(&fileHead, sizeof(BITMAPFILEHEADER), 1, fp); BITMAPINFOHEADER infoHead; fread(&infoHead, sizeof(BITMAPINFOHEADER), 1, fp); int width = infoHead.biWidth; int height = infoHead.biHeight; int biCount = infoHead.biBitCount; int lineByte = (biCount*width / 8 + 3) / 4 * 4; RGBQUAD* pColorTable; pColorTable = new RGBQUAD[256]; fread(pColorTable, sizeof(RGBQUAD), 256, fp); unsigned char* pBmpBuf; pBmpBuf = new unsigned char[lineByte*height]; fread(pBmpBuf, lineByte*height, 1, fp); fclose(fp); // 新圖 FILE* fop = fopen("close.bmp", "wb"); if (fop == 0) return 0; // 膨脹操作 // 初始化 int t = 0, d = 0, r = 0; unsigned char* pBmpBuf2; pBmpBuf2 = new unsigned char[lineByte*height]; for (int i = 0; i < height; ++i){ for (int j = 0; j < width; ++j){ *(pBmpBuf2 + i*lineByte + j) = 255; } } for (int i = 1; i < height; ++i){ for (int j = 0; j < width - 1; ++j){ t = *(pBmpBuf + i*lineByte + j); // 當前點 d = *(pBmpBuf + (i - 1)*lineByte + j); // 下面點 r = *(pBmpBuf + i*lineByte + j + 1); // 右邊點 if (t == 0 && d == 0 && r == 0){ *(pBmpBuf2 + i*lineByte + j) = 0; // 當前點 } } } // 結構元素向上反轉180度，對最下面一排處理 for (int j = 0; j < width - 1; ++j){ t = *(pBmpBuf + j); // 當前點 d = *(pBmpBuf + lineByte + j); // 上面點 r = *(pBmpBuf + j + 1); // 右邊點 if (t == 0 && d == 0 && r == 0){ *(pBmpBuf2 + j) = 0; // 當前點 } } // 結構元素向右反轉，對最右邊一列處理 for (int i = 1; i < height; ++i){ t = *(pBmpBuf + i*lineByte + width - 1); d = *(pBmpBuf + (i - 1)*lineByte + width - 1); r = *(pBmpBuf + i*lineByte + width - 2); if (t == 0 && d == 0 && r == 0){ *(pBmpBuf2 + i*lineByte + width - 1) = 0; // 當前點 } } // 腐蝕操作 for (int i = 1; i < height; ++i){ for (int j = 0; j < width - 1; ++j){ t = *(pBmpBuf2 + i*lineByte + j); // 當前點 d = *(pBmpBuf2 + (i - 1)*lineByte + j); // 下面點 r = *(pBmpBuf2 + i*lineByte + j + 1); // 右邊點 if (t == 0 && d != 0){ *(pBmpBuf2 + (i - 1)*lineByte + j) = 0;//下邊的置位1 } if (t == 0 && r != 0){ *(pBmpBuf2 + i*lineByte + j + 1) = 0;//右邊的置位1 j = j + 1; } } } fwrite(&fileHead, sizeof(BITMAPFILEHEADER), 1, fop); fwrite(&infoHead, sizeof(BITMAPINFOHEADER), 1, fop); fwrite(pColorTable, sizeof(RGBQUAD), 255, fop); fwrite(pBmpBuf2, lineByte*height, 1, fop); fclose(fop); system("pause"); return 0;} |

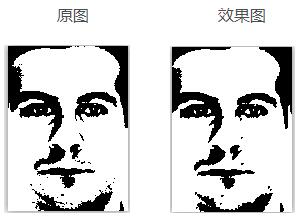

實驗結果：
實驗結果分析：原圖和效果圖略微由區別。但效果圖似乎和開運算相反了。
