一、概述
眾所周知，redis是一個高性能的數據存儲框架，在高并發的系統設計中，redis也是一個比較關鍵的組件，是我們提升系統性能的一大利器。深入去理解redis高性能的原理顯得越發重要，當然redis的高性能設計是一個系統性的工程，涉及到很多內容，本文重點關注redis的io模型，以及基于io模型的線程模型。
我們從io的起源開始，講述了阻塞io、非阻塞io、多路復用io。基于多路復用io，我們也梳理了幾種不同的reactor模型，并分析了幾種reactor模型的優缺點。基于reactor模型我們開始了redis的io模型和線程模型的分析，并總結出redis線程模型的優點、缺點，以及后續的redis多線程模型方案。本文的重點是對redis線程模型設計思想的梳理，捋順了設計思想，就是一通百通的事了。
注：本文的代碼都是偽代碼，主要是為了示意，不可用于生產環境。
二、網絡io模型發展史
我們常說的網絡io模型，主要包含阻塞io、非阻塞io、多路復用io、信號驅動io、異步io，本文重點關注跟redis相關的內容，所以我們重點分析阻塞io、非阻塞io、多路復用io，幫助大家后續更好的理解redis網絡模型。

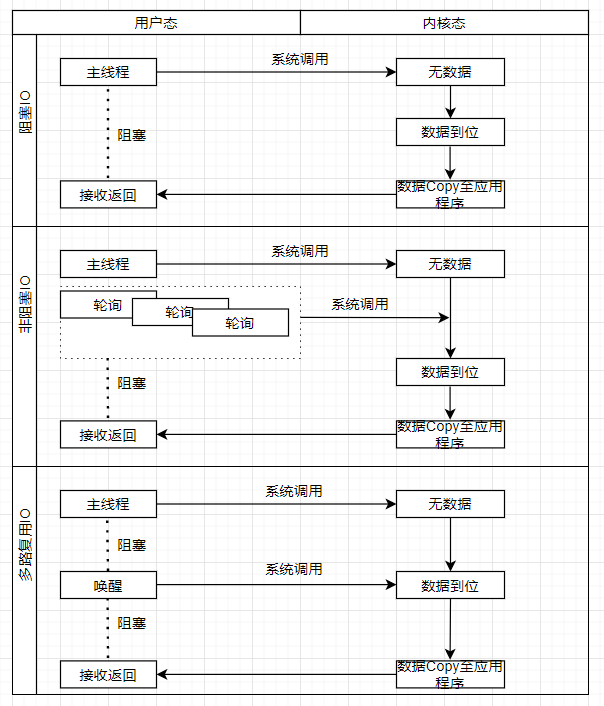

我們先看下面這張圖；
2.1 阻塞io
我們經常說的阻塞io其實分為兩種，一種是單線程阻塞，一種是多線程阻塞。這里面其實有兩個概念，阻塞和線程。
- 阻塞：指調用結果返回之前，當前線程會被掛起，調用線程只有在得到結果之后才會返回；
- 線程：系統調用的線程個數。
像建立連接、讀、寫都涉及到系統調用，本身是一個阻塞的操作。
2.1.1 單線程阻塞
服務端單線程來處理，當客戶端請求來臨時，服務端用主線程來處理連接、讀取、寫入等操作。
以下用代碼模擬了單線程的阻塞模式；
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
|
import java.net.socket; public class biotest { public static void main(string[] args) throws ioexception { serversocket server=new serversocket(8081); while(true) { socket socket=server.accept(); system.out.println("accept port:"+socket.getport()); bufferedreader in=new bufferedreader(new inputstreamreader(socket.getinputstream())); string indata=null; try { while ((indata = in.readline()) != null) { system.out.println("client port:"+socket.getport()); system.out.println("input data:"+indata); if("close".equals(indata)) { socket.close(); } } } catch (ioexception e) { e.printstacktrace(); } finally { try { socket.close(); } catch (ioexception e) { e.printstacktrace(); } } } }} |

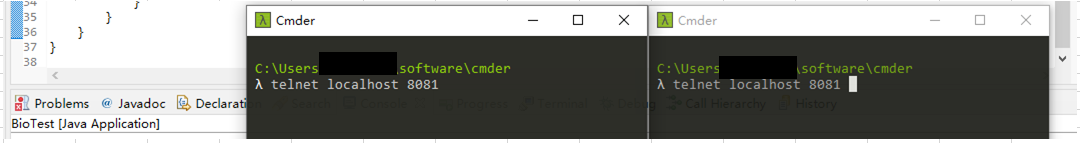

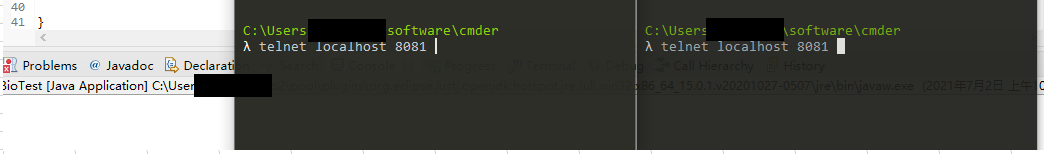

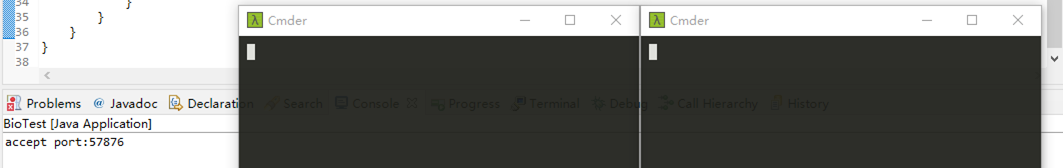

我們準備用兩個客戶端同時發起連接請求、來模擬單線程阻塞模式的現象。同時發起連接，通過服務端日志，我們發現此時服務端只接受了其中一個連接，主線程被阻塞在上一個連接的read方法上。

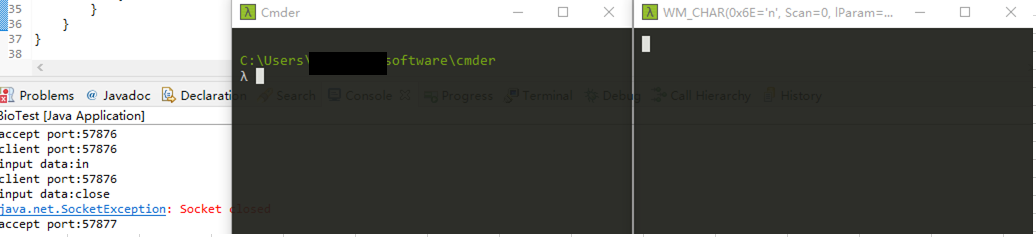

我們嘗試關閉第一個連接，看第二個連接的情況，我們希望看到的現象是，主線程返回，新的客戶端連接被接受。
從日志中發現，在第一個連接被關閉后，第二個連接的請求被處理了，也就是說第二個連接請求在排隊，直到主線程被喚醒，才能接收下一個請求，符合我們的預期。
此時不僅要問，為什么呢？
主要原因在于accept、read、write三個函數都是阻塞的，主線程在系統調用的時候，線程是被阻塞的，其他客戶端的連接無法被響應。
通過以上流程，我們很容易發現這個過程的缺陷，服務器每次只能處理一個連接請求，cpu沒有得到充分利用，性能比較低。如何充分利用cpu的多核特性呢？自然而然的想到了——多線程邏輯。
2.1.2 多線程阻塞
對工程師而言，代碼解釋一切，直接上代碼。
bio多線程
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
|
package net.io.bio; import java.io.bufferedreader;import java.io.ioexception;import java.io.inputstreamreader;import java.net.serversocket;import java.net.socket; public class biotest { public static void main(string[] args) throws ioexception { final serversocket server=new serversocket(8081); while(true) { new thread(new runnable() { public void run() { socket socket=null; try { socket = server.accept(); system.out.println("accept port:"+socket.getport()); bufferedreader in=new bufferedreader(new inputstreamreader(socket.getinputstream())); string indata=null; while ((indata = in.readline()) != null) { system.out.println("client port:"+socket.getport()); system.out.println("input data:"+indata); if("close".equals(indata)) { socket.close(); } } } catch (ioexception e) { e.printstacktrace(); } finally { } } }).start(); } } } |

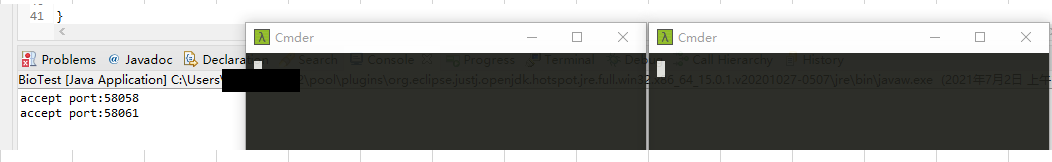

同樣，我們并行發起兩個請求；

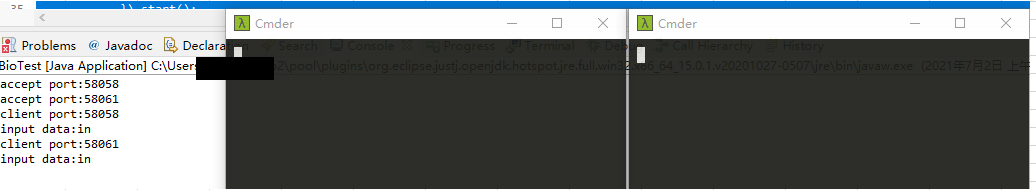

兩個請求，都被接受，服務端新增兩個線程來處理客戶端的連接和后續請求。
我們用多線程解決了，服務器同時只能處理一個請求的問題，但同時又帶來了一個問題，如果客戶端連接比較多時，服務端會創建大量的線程來處理請求，但線程本身是比較耗資源的，創建、上下文切換都比較耗資源，又如何去解決呢？
2.2 非阻塞
如果我們把所有的socket（文件句柄，后續用socket來代替fd的概念，盡量減少概念，減輕閱讀負擔）都放到隊列里，只用一個線程來輪訓所有的socket的狀態，如果準備好了就把它拿出來，是不是就減少了服務端的線程數呢？
一起看下代碼，單純非阻塞模式，我們基本上不用，為了演示邏輯，我們模擬了相關代碼如下；
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
|
package net.io.bio; import java.io.bufferedreader;import java.io.ioexception;import java.io.inputstreamreader;import java.net.serversocket;import java.net.socket;import java.net.sockettimeoutexception;import java.util.arraylist;import java.util.list; import org.apache.commons.collections4.collectionutils; public class niotest { public static void main(string[] args) throws ioexception { final serversocket server=new serversocket(8082); server.setsotimeout(1000); list<socket> sockets=new arraylist<socket>(); while (true) { socket socket = null; try { socket = server.accept(); socket.setsotimeout(500); sockets.add(socket); system.out.println("accept client port:"+socket.getport()); } catch (sockettimeoutexception e) { system.out.println("accept timeout"); } //模擬非阻塞：輪詢已連接的socket，每個socket等待10ms，有數據就處理，無數據就返回，繼續輪詢 if(collectionutils.isnotempty(sockets)) { for(socket sockettemp:sockets ) { try { bufferedreader in=new bufferedreader(new inputstreamreader(sockettemp.getinputstream())); string indata=null; while ((indata = in.readline()) != null) { system.out.println("input data client port:"+sockettemp.getport()); system.out.println("input data client port:"+sockettemp.getport() +"data:"+indata); if("close".equals(indata)) { sockettemp.close(); } } } catch (sockettimeoutexception e) { system.out.println("input client loop"+sockettemp.getport()); } } } } }} |
系統初始化，等待連接；

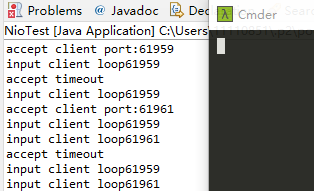

發起兩個客戶端連接，線程開始輪詢兩個連接中是否有數據。

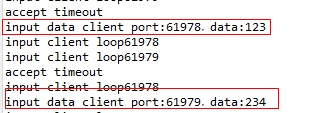

兩個連接分別輸入數據后，輪詢線程發現有數據準備好了，開始相關的邏輯處理（單線程、多線程都可）。

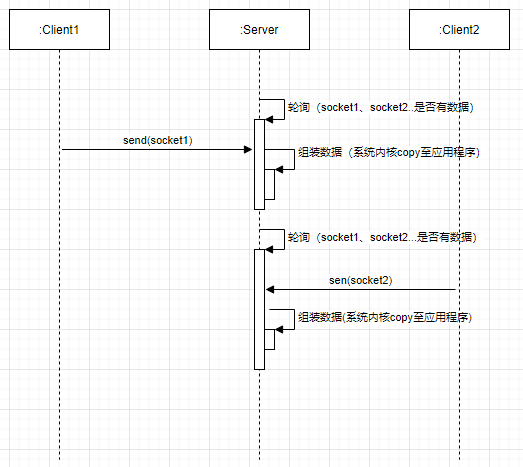

再用一張流程圖輔助解釋下（系統實際采用文件句柄，此時用socket來代替，方便大家理解）。
服務端專門有一個線程來負責輪詢所有的socket，來確認操作系統是否完成了相關事件，如果有則返回處理，如果無繼續輪詢，大家一起來思考下？此時又帶來了什么問題呢。
cpu的空轉、系統調用（每次輪詢到涉及到一次系統調用，通過內核命令來確認數據是否準備好），造成資源的浪費，那有沒有一種機制，來解決這個問題呢？
2.3 io多路復用
server端有沒專門的線程來做輪詢操作（應用程序端非內核），而是由事件來觸發，當有相關讀、寫、連接事件到來時，主動喚起服務端線程來進行相關邏輯處理。模擬了相關代碼如下；
io多路復用
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
|
import java.net.inetsocketaddress;import java.nio.bytebuffer;import java.nio.channels.selectionkey;import java.nio.channels.selector;import java.nio.channels.serversocketchannel;import java.nio.channels.socketchannel;import java.nio.charset.charset;import java.util.iterator;import java.util.set; public class nioserver { private static charset charset = charset.forname("utf-8"); public static void main(string[] args) { try { selector selector = selector.open(); serversocketchannel chanel = serversocketchannel.open(); chanel.bind(new inetsocketaddress(8083)); chanel.configureblocking(false); chanel.register(selector, selectionkey.op_accept); while (true){ int select = selector.select(); if(select == 0){ system.out.println("select loop"); continue; } system.out.println("os data ok"); set<selectionkey> selectionkeys = selector.selectedkeys(); iterator<selectionkey> iterator = selectionkeys.iterator(); while (iterator.hasnext()){ selectionkey selectionkey = iterator.next(); if(selectionkey.isacceptable()){ serversocketchannel server = (serversocketchannel)selectionkey.channel(); socketchannel client = server.accept(); client.configureblocking(false); client.register(selector, selectionkey.op_read); //繼續可以接收連接事件 selectionkey.interestops(selectionkey.op_accept); }else if(selectionkey.isreadable()){ //得到socketchannel socketchannel client = (socketchannel)selectionkey.channel(); //定義緩沖區 bytebuffer buffer = bytebuffer.allocate(1024); stringbuilder content = new stringbuilder(); while (client.read(buffer) > 0){ buffer.flip(); content.append(charset.decode(buffer)); } system.out.println("client port:"+client.getremoteaddress().tostring()+",input data: "+content.tostring()); //清空緩沖區 buffer.clear(); } iterator.remove(); } } } catch (exception e) { e.printstacktrace(); } }} |
同時創建兩個連接；

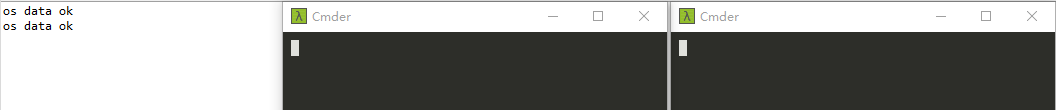

兩個連接無阻塞的被創建；
無阻塞的接收讀寫；

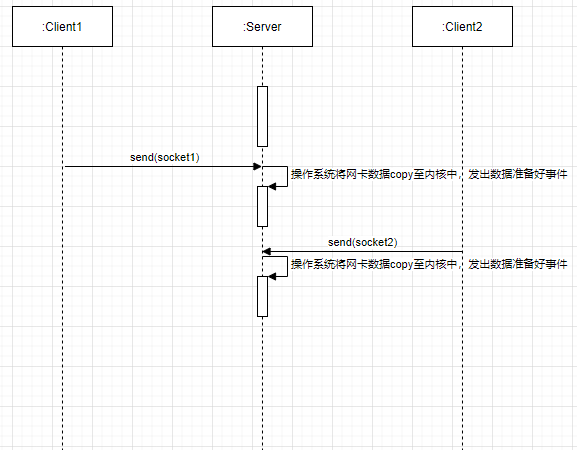

再用一張流程圖輔助解釋下（系統實際采用文件句柄，此時用socket來代替，方便大家理解）。
當然操作系統的多路復用有好幾種實現方式，我們經常使用的select()，epoll模式這里不做過多的解釋，有興趣的可以查看相關文檔，io的發展后面還有異步、事件等模式，我們在這里不過多的贅述，我們更多的是為了解釋redis線程模式的發展。
三、nio線程模型解釋
我們一起來聊了阻塞、非阻塞、io多路復用模式，那redis采用的是哪種呢？
redis采用的是io多路復用模式，所以我們重點來了解下多路復用這種模式，如何在更好的落地到我們系統中，不可避免的我們要聊下reactor模式。
首先我們做下相關的名詞解釋；
reactor：類似nio編程中的selector，負責i/o事件的派發；
acceptor：nio中接收到事件后，處理連接的那個分支邏輯；
handler：消息讀寫處理等操作類。

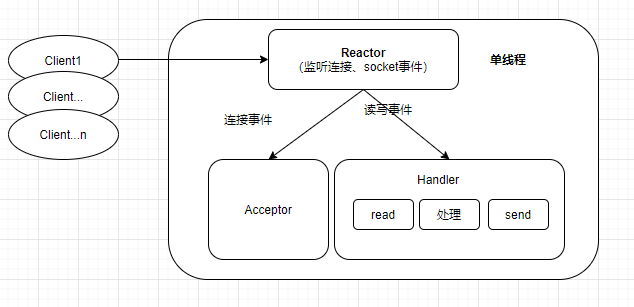

3.1 單reactor單線程模型
處理流程
- reactor監聽連接事件、socket事件，當有連接事件過來時交給acceptor處理，當有socket事件過來時交個對應的handler處理。
優點
- 模型比較簡單，所有的處理過程都在一個連接里；
- 實現上比較容易，模塊功能也比較解耦，reactor負責多路復用和事件分發處理，acceptor負責連接事件處理，handler負責scoket讀寫事件處理。
缺點
- 只有一個線程，連接處理和業務處理共用一個線程，無法充分利用cpu多核的優勢。
- 在流量不是特別大、業務處理比較快的時候系統可以有很好的表現，當流量比較大、讀寫事件比較耗時情況下，容易導致系統出現性能瓶頸。
怎么去解決上述問題呢？既然業務處理邏輯可能會影響系統瓶頸，那我們是不是可以把業務處理邏輯單拎出來，交給線程池來處理，一方面減小對主線程的影響，另一方面利用cpu多核的優勢。這一點希望大家要理解透徹，方便我們后續理解redis由單線程模型到多線程模型的設計的思路。

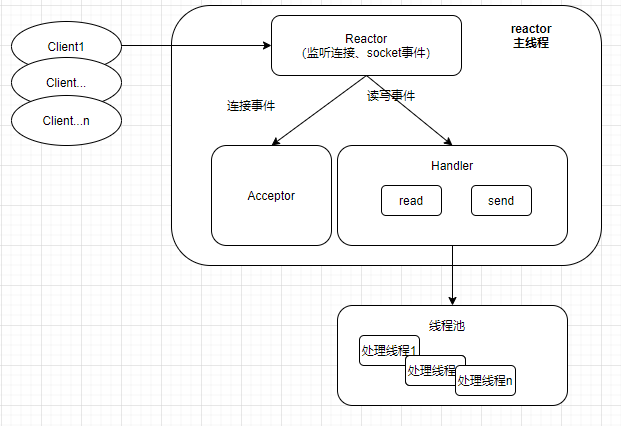

3.2 單reactor多線程模型
這種模型相對單reactor單線程模型，只是將業務邏輯的處理邏輯交給了一個線程池來處理。
處理流程
- reactor監聽連接事件、socket事件，當有連接事件過來時交給acceptor處理，當有socket事件過來時交個對應的handler處理。
- handler完成讀事件后，包裝成一個任務對象，交給線程池來處理，把業務處理邏輯交給其他線程來處理。
優點
- 讓主線程專注于通用事件的處理（連接、讀、寫），從設計上進一步解耦；
- 利用cpu多核的優勢。
缺點
- 貌似這種模型已經很完美了，我們再思考下，如果客戶端很多、流量特別大的時候，通用事件的處理（讀、寫）也可能會成為主線程的瓶頸，因為每次讀、寫操作都涉及系統調用。
有沒有什么好的辦法來解決上述問題呢？通過以上的分析，大家有沒有發現一個現象，當某一個點成為系統瓶頸點時，想辦法把他拿出來，交個其他線程來處理，那這種場景是否適用呢？

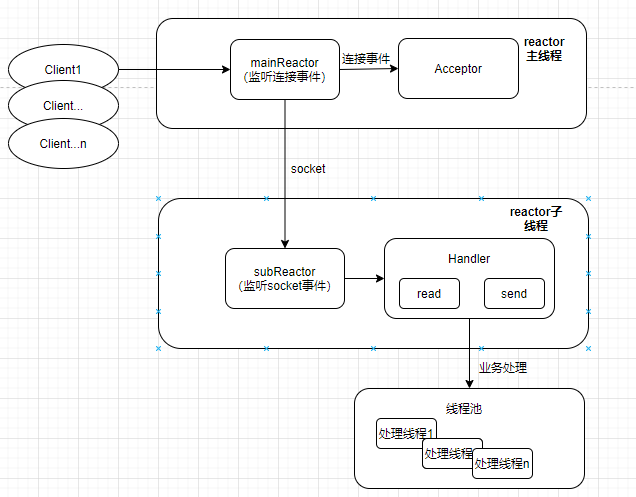

3.3 多reactor多線程模型
這種模型相對單reactor多線程模型，只是將scoket的讀寫處理從mainreactor中拎出來，交給subreactor線程來處理。
處理流程
- mainreactor主線程負責連接事件的監聽和處理，當acceptor處理完連接過程后，主線程將連接分配給subreactor；
- subreactor負責mainreactor分配過來的socket的監聽和處理，當有socket事件過來時交個對應的handler處理；
handler完成讀事件后，包裝成一個任務對象，交給線程池來處理，把業務處理邏輯交給其他線程來處理。
優點
- 讓主線程專注于連接事件的處理，子線程專注于讀寫事件吹，從設計上進一步解耦；
- 利用cpu多核的優勢。
缺點
- 實現上會比較復雜，在極度追求單機性能的場景中可以考慮使用。
四、redis的線程模型
4.1 概述
以上我們聊了，io網路模型的發展歷史，也聊了io多路復用的reactor模式。那redis采用的是哪種reactor模式呢？在回答這個問題前，我們先梳理幾個概念性的問題。
redis服務器中有兩類事件，文件事件和時間事件。
- 文件事件：在這里可以把文件理解為socket相關的事件，比如連接、讀、寫等；
- 時間時間：可以理解為定時任務事件，比如一些定期的rdb持久化操作。
本文重點聊下socket相關的事件。
4.2 模型圖

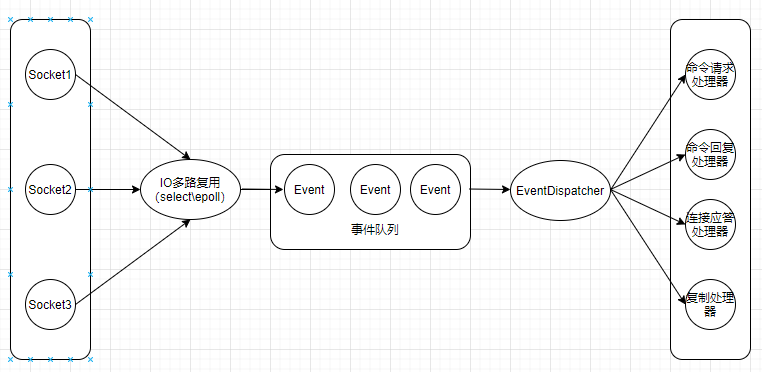

首先我們來看下redis服務的線程模型圖；
io多路復用負責各事件的監聽（連接、讀、寫等），當有事件發生時，將對應事件放入隊列中，由事件分發器根據事件類型來進行分發；
如果是連接事件，則分發至連接應答處理器；get、set等redis命令分發至命令請求處理器。
命令處理完后產生命令回復事件，再由事件隊列，到事件分發器，到命令回復處理器，回復客戶端響應。
4.3 一次客戶端和服務端的交互流程
4.3.1 連接流程

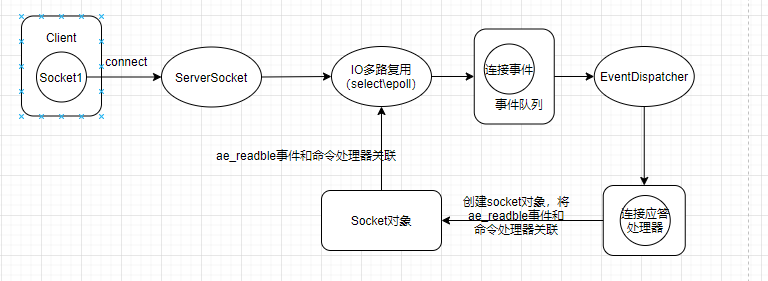

連接過程
- redis服務端主線程監聽固定端口，并將連接事件綁定連接應答處理器。
- 客戶端發起連接后，連接事件被觸發，io多路復用程序將連接事件包裝好后丟人事件隊列，然后由事件分發處理器分發給連接應答處理器。
- 連接應答處理器創建client對象以及socket對象，我們這里關注socket對象，并產生ae_readable事件，和命令處理器關聯，標識后續該socket對可讀事件感興趣，也就是開始接收客戶端的命令操作。
- 當前過程都是由一個主線程負責處理。
4.3.2 命令執行流程

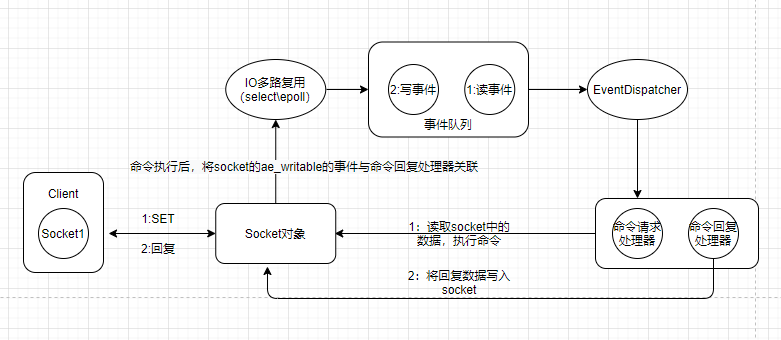

set命令執行過程
- 客戶端發起set命令，io多路復用程序監聽到該事件后（讀事件），將數據包裝成事件丟到事件隊列中（事件在上個流程中綁定了命令請求處理器）；
- 事件分發處理器根據事件類型，將事件分發給對應的命令請求處理器；
- 命令請求處理器，讀取socket中的數據，執行命令，然后產生ae_writable事件，并綁定命令回復處理器；
- io多路復用程序監聽到寫事件后，將數據包裝成事件丟到事件隊列中，事件分發處理器根據事件類型分發至命令回復處理器；
- 命令回復處理器，將數據寫入socket中返回給客戶端。
4.4 模型優缺點
以上流程分析我們可以看出redis采用的是單線程reactor模型，我們也分析了這種模式的優缺點，那redis為什么還要采用這種模式呢？
redis本身的特性
命令執行基于內存操作，業務處理邏輯比較快，所以命令處理這一塊單線程來做也能維持一個很高的性能。
優點
- reactor單線程模型的優點，參考上文。
缺點
- reactor單線程模型的缺點也同樣在redis中來體現，唯一不同的地方就在于業務邏輯處理（命令執行）這塊不是系統瓶頸點。
- 隨著流量的上漲，io操作的的耗時會越來越明顯（read操作，內核中讀數據到應用程序。write操作，應用程序中的數據到內核），當達到一定閥值時系統的瓶頸就體現出來了。
redis又是如何去解的呢？
哈哈~將耗時的點從主線程拎出來唄？那redis的新版本是這么做的嗎？我們一起來看下。
4.5 redis多線程模式
redis的多線程模型跟”多reactor多線程模型“、“單reactor多線程模型有點區別”，但同時用了兩種reactor模型的思想，具體如下；
- redis的多線程模型是將io操作多線程化，本身邏輯處理過程（命令執行過程）依舊是單線程，借助了單reactor思想，實現上又有所區分。
- 將io操作多線程化，又跟單reactor衍生出多reactor的思想一致，都是將io操作從主線程中拎出來。

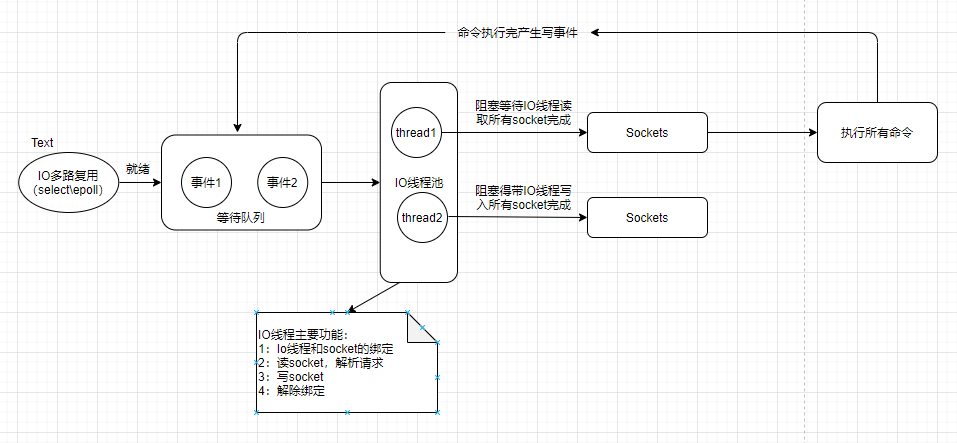

命令執行大致流程
- 客戶端發送請求命令，觸發讀就緒事件，服務端主線程將socket（為了簡化理解成本，統一用socket來代表連接）放入一個隊列，主線程不負責讀；
- io 線程通過socket讀取客戶端的請求命令，主線程忙輪詢，等待所有 i/o 線程完成讀取任務，io線程只負責讀不負責執行命令；
- 主線程一次性執行所有命令，執行過程和單線程一樣，然后需要返回的連接放入另外一個隊列中，有io線程來負責寫出（主線程也會寫）；
- 主線程忙輪詢，等待所有 i/o 線程完成寫出任務。
五、總結
了解一個組件，更多的是要去了解他的設計思路，要去思考為什么要這么設計，做這種技術選型的背景是啥，對后續做系統架構設計有什么參考意義等等。一通百通，希望對大家有參考意義。
