在消費類電子中，功耗是很重要的，甚至項目后期一直在調功耗，看看哪里還可以再省電。由此就有了 Linux 電源管理子系統，該子系統包含很多方面：什么時候可以降幀、什么時候可以關掉其他 CPU core、系統運行時如果某外設很少用需要讓它運行時休眠、系統休眠時要保證哪些外設可以喚醒系統。

博主今天要討論的，就是一個按鍵如何喚醒系統，類似于手機的電源鍵。

這個功能并不是新功能，所以 Linux 內部有一個 demo 可以使用，先教大家如何使用該 demo，然后較大家如何撰寫中斷喚醒系統驅動。

官方 demo

demo 目錄：/kernel4.14/drivers/input/keyboard/gpio_keys.c

該驅動是專門為按鍵準備的，是一個身經百戰的驅動，任何時候測試按鍵中斷或者中斷喚醒系統都可以用它，很多時候比自己寫的驅動靠譜。

要想使用該驅動，首先在該目錄的 Makefile 中增加：

1. obj-y += gpio_keys.o

設備樹中增加：

1. gpio-keys {
2. compatible = "gpio-keys";
3. #address-cells = <1>;
4. #size-cells = <0>;
5. autorepeat;
6. key0 {
7. label = "GPIO Key Enter";
8. linux,code = ;
9. gpios = <&gpio1 18 GPIO_ACTIVE_LOW>;
10. gpio-key,wakeup;
11. };
12. };

compatible 屬性是 “gpio-keys”，gpio_keys.c 文件的674行會匹配這個屬性，匹配到了該驅動就會運行。

linux,code 屬性是按鍵值，Linux 對所有按鍵事件都有編號，所以KEY_ENTER 實際是一個數字，是驅動向上層報告的一個按鍵值。

gpios 屬性是標明哪一個 GPIO 口，低電平觸發，大家可以自己選一個 GPIO。

gpio-key,wakeup 是代表此GPIO支持中斷喚醒，你也可以寫成：wakeup-source。新老版本而已。

修改就是這么簡單，不過語法要符合各位手中的開發板平臺。然后編譯出內核和設備樹文件，下載到板子中。(Linux 內核根目錄會有 .config 文件，確保 CONFIG_PM_SLEEP=y 有打開)

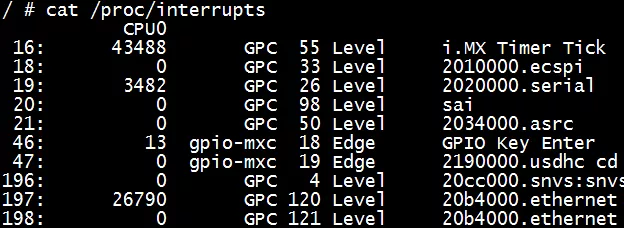

如果驅動加載成功，在 /proc/interrupts 中可以看到：

從左往右第一列是軟件中斷號(唯一)。

第二列是 CPU，表示該中斷在該CPU上觸發了多少次，多核會有多列。

第三列是中斷控制器，imx6ull開發板根中斷控制器是GPC，外部中斷控制器是gpio-mxc，兩者是級聯關系。

第四列是硬件中斷號，也就是GPIO口編號。

第五列表示該中斷是邊沿觸發還是電平觸發。

第六列是中斷名稱，可以找到一個 GPIO Key Enter，如果驅動加載成功就能看到，如果失敗就看不到。

驗證方法

在內核中,休眠方式有很多種,可以通過下面命令查看

1. # cat /sys/power/state

常用的休眠方式有freeze、standby、mem、disk

freeze：凍結I/O設備,將它們置于低功耗狀態,使處理器進入空閑狀態,喚醒最快,耗電比其它standby, mem, disk方式高

standby：除了凍結I/O設備外,還會暫停系統,喚醒較快,耗電比其它 mem, disk方式高

mem：將運行狀態數據存到內存,并關閉外設,進入等待模式,喚醒較慢,耗電比disk方式高

disk：將運行狀態數據存到硬盤,然后關機,喚醒最慢

示例:

1. # echo mem > /sys/power/state

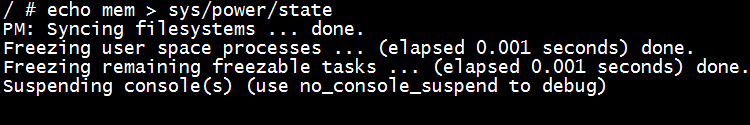

系統進入睡眠后，基本都會停掉UI、停掉串口，串口無法操作，如圖：

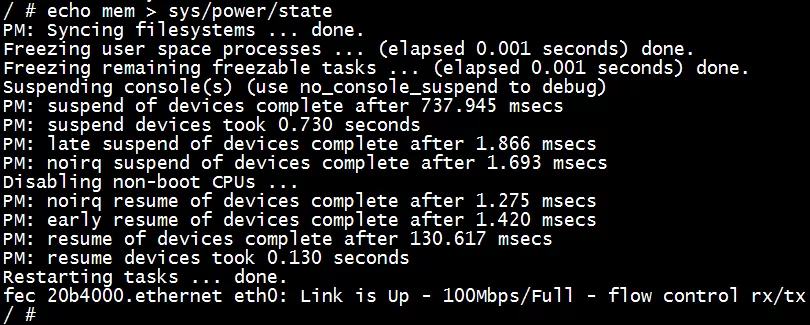

按下按鍵，系統恢復：

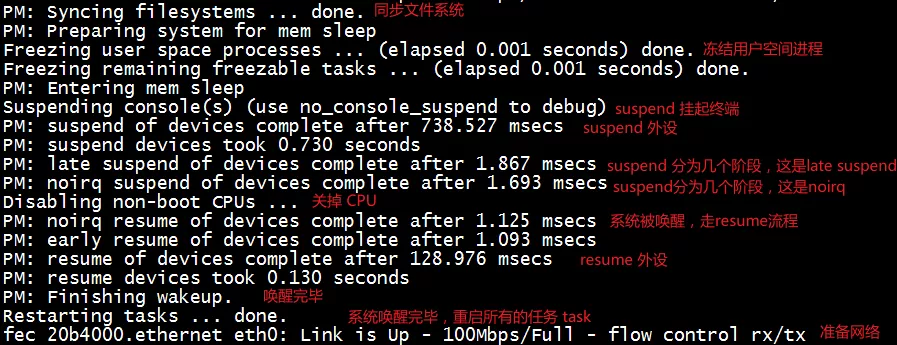

當然這里的 log 并不完整，輸入 dmesg 可以看到完整 log：

PM：power manager

具體干了什么，圖中有解釋，分為 suspend 過程和 resume 過程。

其實一個中斷讓它支持喚醒系統，最主要是多了兩個函數：suspend、resume。

suspend 函數在系統整體 suspend 的時候，會調用每個外設注冊的 suspend，我們在這個函數中調用 enable_irq_wake，表示該中斷在系統休眠時是 enable 狀態。

resume 函數在系統整體 resume 的時候，會調用每個外設注冊的 resume 函數，在 resume 函數中調用 disable_irq_wake ，表示該中斷在系統運行時不需要。兩者成對使用。

具體參看下面文章，寫的很好：

http://www.wowotech.net/irq_subsystem/irq_handle_procedure.html

大家也可以研究一下 gpio_keys.c，該驅動看起來比較復雜，但是很完善，畢竟身經百戰，什么因素都考慮到了，測試就用它!

博主寫的 demo

博主下面給的是簡化版，并且自測OK，分享給大家，以后如果需要可以copy

xxx.c

1. #include
2. #include
3. #include
4. #include
5. #include
6. #include
7. #include
8. #include
9. #include
10. #include
11. #include
12. #include
13. #include
14. #include
15. #include
16. #include of.h>
17. #include
18. #include
19. #include
20. #include
21. #include
23. static int gpionum = 0;
24. static int irqnum = 0;
26. static irqreturn_t my_handler(int irq, void *dev_id)
27. {
28. printk("%s\r\n",__FUNCTION__);
29. return IRQ_HANDLED;
30. }
32. static int gpio_keys_probe(struct platform_device *pdev)
33. {
34. int ret = 0;
35. struct device_node *node = NULL;; /* 設備節點*/
37. node = of_find_compatible_node(NULL,NULL,"atkalpha-key");
38. if (node == NULL){
39. printk("%s:atkalpha-key node not find!\r\n",__FUNCTION__);
40. return -EINVAL;
41. }
43. /* 提取 GPIO */
44. gpionum = of_get_named_gpio(node,"key-gpio", 0);
45. if (gpionum < 0) {
46. printk("of_get_named_gpio can't get key\r\n");
47. }
49. /* 初始化 key 所使用的 IO，并且設置成中斷模式 */
50. gpio_request(gpionum, "key-gpio");
51. gpio_direction_input(gpionum);
53. irqnum = gpio_to_irq(gpionum);
55. ret = request_irq(irqnum,my_handler, IRQF_TRIGGER_FALLING|IRQF_TRIGGER_RISING, "my-key", NULL);
56. if(ret < 0){
57. printk("irq %d request failed!\r\n", irqnum);
58. return -EFAULT;
59. }
60. return 0;
61. }
64. static const struct of_device_id gpio_keys_of_match[] = {
65. { .compatible = "atkalpha-key", },
66. { },
67. };
68. MODULE_DEVICE_TABLE(of, gpio_keys_of_match);
70. static int gpio_keys_remove(struct platform_device *pdev)
71. {
72. return 0;
73. }
75. static int gpio_keys_suspend(struct device *dev)
76. {
77. printk("%s\r\n",__FUNCTION__);
78. enable_irq_wake(irqnum);
79. return 0;
80. }
82. static int gpio_keys_resume(struct device *dev)
83. {
84. printk("%s\r\n",__FUNCTION__);
85. disable_irq_wake(irqnum);
86. return 0;
87. }
89. static SIMPLE_DEV_PM_OPS(gpio_keys_pm_ops, gpio_keys_suspend, gpio_keys_resume);
91. static struct platform_driver gpio_keys_device_driver = {
92. .probe = gpio_keys_probe,
93. .remove = gpio_keys_remove,
94. .driver = {
95. .name = "my-key",
96. .pm = &gpio_keys_pm_ops,
97. .of_match_table = of_match_ptr(gpio_keys_of_match),
98. }
99. };
101. static int __init gpio_keys_init(void)
102. {
103. return platform_driver_register(&gpio_keys_device_driver);
104. }
106. static void __exit gpio_keys_exit(void)
107. {
108. platform_driver_unregister(&gpio_keys_device_driver);
109. }
111. module_init(gpio_keys_init);
112. module_exit(gpio_keys_exit);
114. MODULE_LICENSE("GPL");
115. MODULE_AUTHOR("Jason");
116. MODULE_DESCRIPTION("Keyboard driver for GPIOs");
117. MODULE_ALIAS("platform:gpio-keys");

xxx.dts

1. key {
2. #address-cells = <1>;
3. #size-cells = <1>;
4. compatible = "atkalpha-key";
5. key-gpio = <&gpio1 18 GPIO_ACTIVE_LOW>; /* KEY0 */
6. interrupt-parent = <&gpio1>;
7. interrupts = <18 irq_type_edge_both="">; /* FALLING RISING */
8. gpio-key,wakeup;
9. status = "okay";
10. };

最后再總結一下：中斷喚醒系統和普通的驅動區別在于，多了兩個函數：suspend 和 resume，在 suspend 函數中，調用 enable_irq_wake，表示該中斷號在系統休眠時也是 enable 狀態，可以觸發中斷。在 resume 函數中，調用 disable_irq_wake ，恢復原始的中斷觸發路徑。

然后使用 SIMPLE_DEV_PM_OPS 宏將 suspend 和 resume 函數注冊到 gpio_keys_pm_ops 操作集，最終由 platform 注冊到系統中。這樣完成后，系統休眠過程中就會調用到設備注冊的 suspend，系統喚醒過程中就會調用設備注冊的 resume 函數。

至于 probe 函數的書寫，我在 GPIO 子系統和中斷子系統系列文章都講過這些函數的使用，大家可以去我的網站查看：

http://www.linuxer.vip

note：該 demo 只用來喚醒系統，如果你的中斷是在 I2C 等設備驅動中，喚醒系統后要立刻在中斷處理函數中進行 I2C 通信，寫法不太一樣，但是框架相同。

另外，該驅動的中斷處理函數中沒做什么東西，因此喚醒后執行完中斷處理函數后又會睡過去。如果你想要該中斷喚醒系統后讓系統一直處于喚醒狀態，請在中斷處理函數中使用 __pm_stay_awake() 和 __pm_relax()函數。
