本文前提：

代碼mysql 8.0.13

只整理repeatable read當前讀。read committed簡單很多，另外快照讀是基于mvcc不用加鎖，所以不在本文討論范疇。

1. lock 與 latch

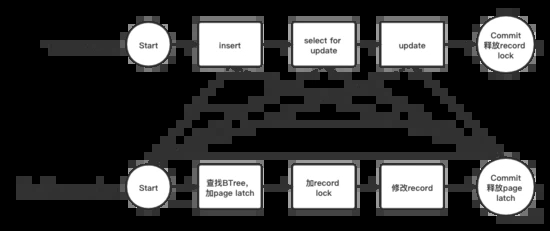

innodb 中的lock是事務中對訪問/修改的record加的鎖，它一般是在事務提交或回滾時釋放。latch是在btree上定位record的時候?qū)tree pages加的鎖，它一般是在對page中對應record加上lock并且完成訪問/修改后就釋放，latch的鎖區間比lock小很多。在具體的實現中，一個大的transaction會被拆成若干小的mini transaction（mtr），如下圖所示：有一個transaction，依次做了insert，select…for update及update操作，這3個操作分別對應3個mtr，每個mtr完成：

• 在btree查找目標record，加相關page latch；
• 加目標record lock，修改對應record
• 釋放page latch

為什么要這么做呢？是為了并發，事務中的每一個操作，在步驟二完成之后，相應的record已經加上了lock保護起來，確保其他并發事務無法修改，所以這時候沒必要還占著record所在的page latch，否則其他事務 訪問/修改 相同page的不同record時，這本來是可以并行做的事情，在這里會被page latch會被卡住。

lock是存在lock_sys->rec_hash中，每個record lock在rec_hash中通過<space_id, page_no, heap_no>來標識

latch是存在bufferpool對應page的block中，對應block->lock

本文只關注lock相關的東西，latch后面單獨搞一篇整理

2. repeatable read

具體每個隔離級別就不展開說了，這里主要說下rr，從名字上也能看出來，rr支持可重復度，也就是在一個事務中，多次執行相同的select…for update應該看到相同的結果集（除本事務修改外），這個就要求select的區間里不能有其他事務插入新的record，所以select除了對滿足條件的record加lock之外，對相應區間也要加lock來保護起來。在innodb的實現中，并沒有一個一下鎖住某個指定區間的鎖，而是把一個大的區間鎖拆分放在區間中已有的多個record上來完成。所以引入了gap lock和next-key lock的概念，它們加再一個具體的record上

• gap lock 保護這個record與其前一個record之間的開區間
• next-key lock 保護包含這個record與其前一個record之間的左開右閉區間

它們都是為了保護這個區間不能被別的事務插入新的record，實現rr。

接下來從源碼實現上來分別看下insert和select是如何加lock的，結合著看也就知道innodb的rr是如何實現的了。insert的加鎖分布在insert操作的過程中，遍布在多個相關的函數里，select的加鎖則比較集中，就在row_search_mvcc里。

3. insert加鎖流程

3.1 lock mode

lock的mode主要有share(s)和exclusive(x)【代碼中對應lock_s和lock_x】

lock的gap mode主要有record lock, gap lock, next-key lock【代碼中對應lock_rec_not_gap, lock_gap, lock_ordinary】

在具體使用中將 mode|gap_mode 之后就是一個lock的實際類型，record lock是作用在單個record上的記錄鎖，gap lock/next-key lock雖然也是加在某個具體record上，但作用是為了確保record前面的gap不要有其他并發事務插入，這個具體是怎么實現呢，innodb引入了一個插入意向鎖，他的實際類型是

（lock_x | lock_gap | lock_insert_intention）

與gap lock/next-key lock互斥，如果要插入前檢測到插入位置的next record上有l(wèi)ock，則會嘗試對這個next record加一個插入意向鎖，代表本事務打算給這個gap里插一個新record，看行不行？如果已經有別的事務給這里上了gap/next-key lock，代表它想保護這里，所以當前插入意向鎖需要等待相關事務提交才行。這個檢測只是單向的，即插入意向鎖需等待gap/next-key lock釋放，而任何鎖不用等待插入意向鎖釋放，否則嚴重影響這個gap中不沖突的insert操作并發。

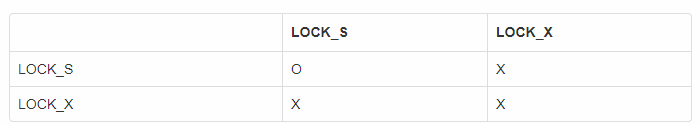

具體的鎖沖突檢測在lock_rec_has_to_wait函數中，大體原則就是：判斷兩個lock兼容還是不兼容，首先先做mode的沖突檢測

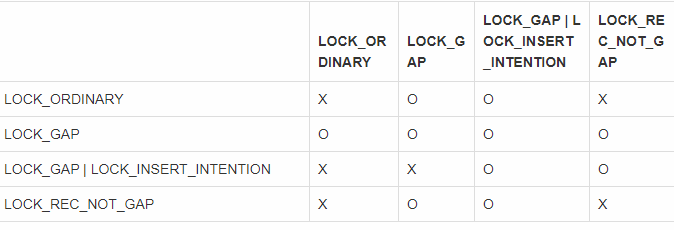

如果不沖突，則代表鎖兼容，無需等待，如果沖突，則接著做gap mode的沖突例外檢測，整理如下：

如果gap mode不沖突，則作為例外情況可以認為鎖兼容，無需等待。可以看到：

• 插入意向鎖需要等待gap lock及next-key lock
• 任何鎖不用等待插入意向鎖
• gap lock無需等待任何鎖
• next-key lock需要等待其他next-key lock及record lock，反之亦然

了解了這些鎖兼容原則，接下來就可以看在實際insert流程中是如何使用它們的。

3.2 加鎖流程

insert的順序是先插入主鍵索引，再依次插入二級索引。以下是從代碼中整理出來的流程，插入某個entry的操作，

【對于主鍵索引】：

（1）先在查找btree，加相關page latch，定位到entry對應插入位置的record (<= entry)

（2）如果要插入的entry已經存在，即entry = record，此時接著判斷：

• 如果是insert on duplicate key update，則對record加x next-key lock
• 如果是普通insert，則對record加s next-key lock

之后接著判斷record是否是deleted mark:

• 如果不是delete mark，說明的確有duplicate，返回db_duplicate_key到上層，然后上層通過看是insert on duplicate key update還是普通insert來決定是轉成update操作繼續還是給用戶報錯duplicate
• 如果是deleted mark，則說明實際沒有duplicate record，接著往下走

（3）判斷record的下一個record上當前有沒有鎖，如果有的話，則給其加插入意向鎖，確保要插入entry的區間沒有其他gap lock/next-key lock保護

（4）插入entry

（5）釋放page latch，此時依舊占有l(wèi)ock

【對于二級索引】

（1）先在查找btree，加相關page latch，定位到entry對應插入位置的record (<= entry)

（2）如果要插入的entry已經存在，即entry = record，并且當前index是unique：

• 如果是insert on duplicate key update，則對record加x next-key lock
• 如果是普通insert，則對record2加s next-key lock

判斷record與entry是否相等:

如果相等 并且 是普通insert,則接著判斷record是否是deleted mark:

•  如果不是delete mark，說明的確有duplicate，返回db_duplicate_key到上層，然后上層通過看是insert on duplicate key update還是普通insert來決定是轉成update操作繼續還是給用戶報錯duplicate
• 如果是delete mark，則實際沒有duplicate，接著往下走

（3）如果是insert on duplicate key update 并且 當前index是unique，則給其下一個record x gap lock，保護不會被其他事務插入相同的entry

（4）判斷record的下一個record上當前有沒有鎖，如果有的話，則給其加插入意向鎖

（lock_x | lock_gap | lock_insert_intention）

確保要插入entry的區間沒有其他gap lock/next-key lock保護

（5）插入entry

（6）釋放page latch

注：【二級索引】的步驟3似乎有些多余，因?yàn)榧词褂衅渌l(fā)事務使用insert on duplicate key update來插入相同record的話，和【主鍵索引】流程一樣，步驟1也只能串行進入，第一個線程沒有找到與entry相同的record，走步驟4插入，直到步驟6結束釋放page latch之后，第二個線程才能進到步驟1里，此時在步驟2中會中卡在加record的x next-key lock上，直到線程一事務提交之后才能接著進行，所以看起來不會沖突？

上述流程在row_ins_index_entry函數中，具體入口如下：

其中插入意向鎖是在lock_rec_insert_check_and_lock函數里加的，入口如下：

3.3 隱式鎖

另外要提的一點就是，insert操作不會顯式的加鎖，每一條insert的record上都默認有一個隱式鎖，它是通過record的隱藏字段trx_id來檢測的，對于主鍵索引，如果要插入的record在btree中找到，那么只需要通過比較已有record的trx_id，如果這個trx_id對應的事務還是活躍事務，那么說明這個record的插入事務還未提交，隱式代表這個record上有鎖，那么此時就才會將其轉成顯式鎖放進lock_sys中并wait，這樣做是為了提高性能，盡量減少對lock_sys的操作。對于二級索引的隱式鎖檢測就沒有主鍵索引這么容易了，因?yàn)槎?jí)索引record沒有記錄trx_id，只能首先通過其所在page上的max_trx_id與當前活躍事務列表的最小trx_id來比較，小于它的話代表最后一次修改這個page的事務都已經提交，所以record上沒有隱式鎖，如果大于或等于它的話，就需要回主鍵找到對應的主鍵record并遍歷undo歷史版本來確認是否有隱式鎖，具體實現在row_vers_impl_x_locked_low中，

4. select 加鎖流程

select做當前讀的加鎖流程就在row_search_mvcc當中，一條select語句會多次進入這個函數，第一次是通過index_read->row_search_mvcc進來，一般是首次訪問index，取找where里的exact record，之后每次再通過general_fetch->row_search_mvcc進來，根據具體條件遍歷prev/next record，直到把滿足whrer條件的record都取出來。具體的加鎖也就是在訪問和遍歷record的過程中進行，row_search_mvcc代碼很長，這里我只提煉總結下加鎖相關的流程：

• 在index上查找search_tuple對應的record。（這里的record可能是上面說的index_read進來首次通過index btree查找search_tuple對應的record，也有可能是之后多次general_fetch進來通過之前保存的cursor來恢復出來的上一次訪問位置，然后拿到的prev/next record）
• 如果是index_read 并且 mode是page_cur_l 或著page_cur_le，給定位到的record的next record加 gap lock
• 如果record是infimum，跳轉步驟9 next_rec，如果是supremum，加next-key lock，跳轉步驟9 next_rec
• 如果是index_read，record與search_tuple不相等，給record加gap lock，返回 not found
• 到這里說明record與search_tuple相等，給record加next-key lock，兩個例外，只加rec lock：

1. 對于index_read，如果當前index是主鍵索引 并且 mode是page_cur_ge 并且 search_tuple的fields個數等于index的unique fields個數
2. 看是否是unique_search，即search_tuple的fields個數等于當前index的unique fields個數 并且 當前index是主鍵索引或者（是二級索引且search_tuple不包含null字段）并且 record不是deleted mark

• 到這里說明加鎖成功了，然后處理record是deleted mark的情況：

1. 當前index是主鍵索引 并且 是unique_search，返回 not found
2. 否則，跳轉步驟9 next_rec

• 如果當前index是二級索引 并且 需要回查主鍵索引，去主鍵索引里找對應的primary record并加 rec lock，如果primary record是deleted mark，則當前二級索引接著跳轉步驟9 next_rec
• 成功，返回db_success
• next_rec: 根據mode來取對應的prev/next record，跳轉 步驟3 繼續

重點說一下步驟3，這里一般record是infimum或者supremum的情況都是多次genera_fetch對某個page取prev/next record之后走到page邊緣，對于infimum，不會加任何lock，直接繼續訪問前一個prev record（即prev page的supremum），對于supremum的話，會加上gap lock，它保護當前page最后一個user record和next page第一個user record之間的gap。

其他的流程也就沒什么了：

1. 對于遍歷到的滿足條件的record，基本默認都是加next-key lock
2. 二級索引回表時只會對主鍵加rec lock
3. 對于某些特殊的場景，會將某些next-key lock降級成rec lock（步驟5）
4. 還有一些特殊場景，會只加gap lock（步驟2、4）

總結：

以上基本就是innodb加事務鎖的相關流程，insert和select的加鎖流程配合著看，事務鎖的原則及實現基本也就出來了。
