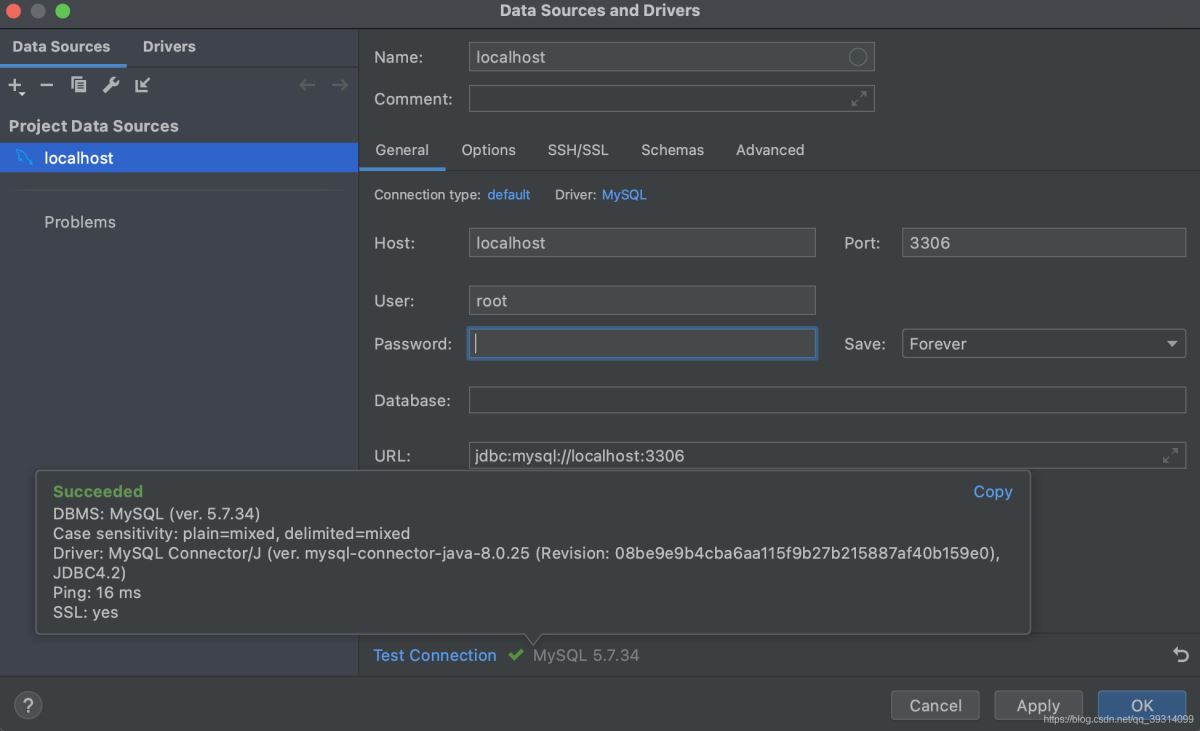

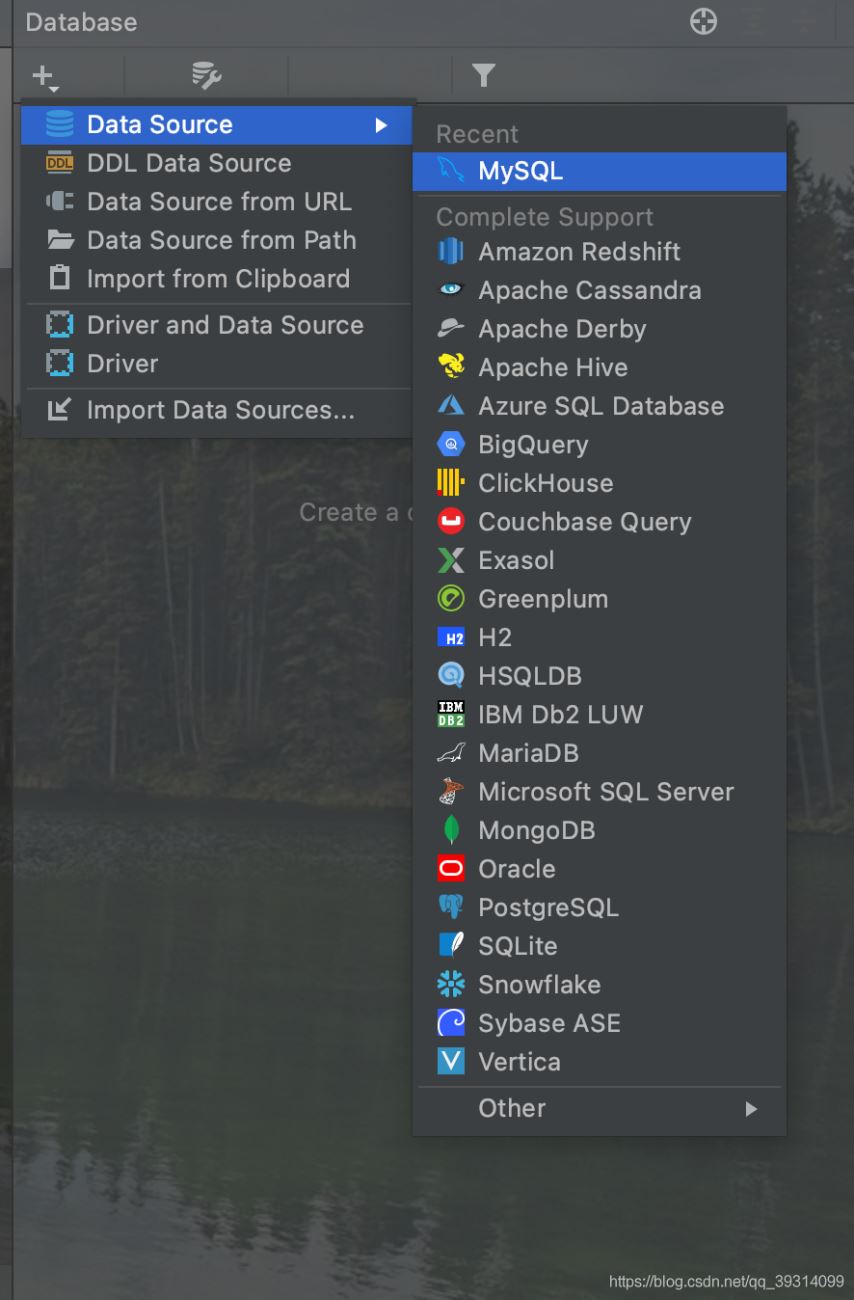

在idea中使用database連接數據庫

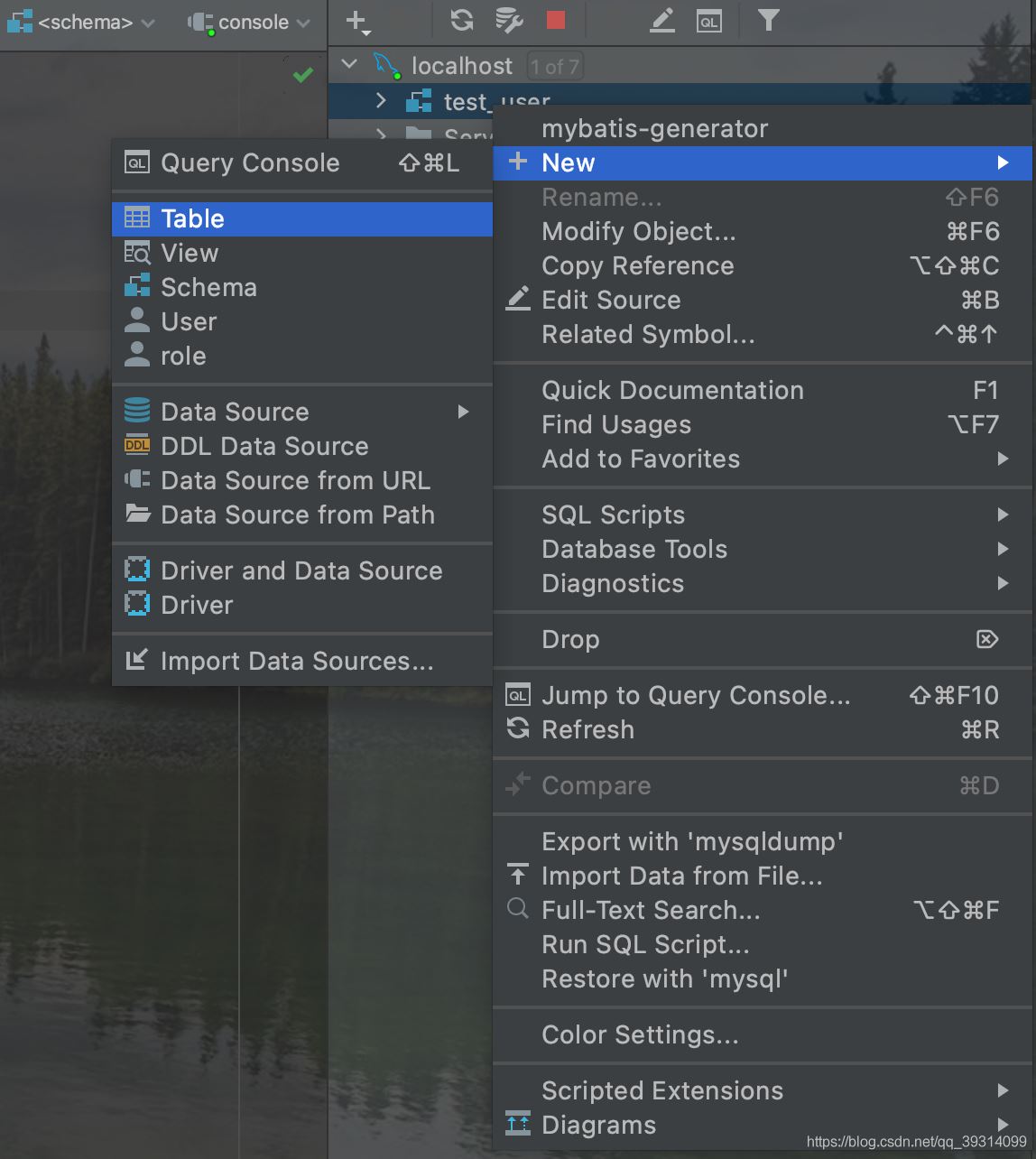

建立測試庫表：

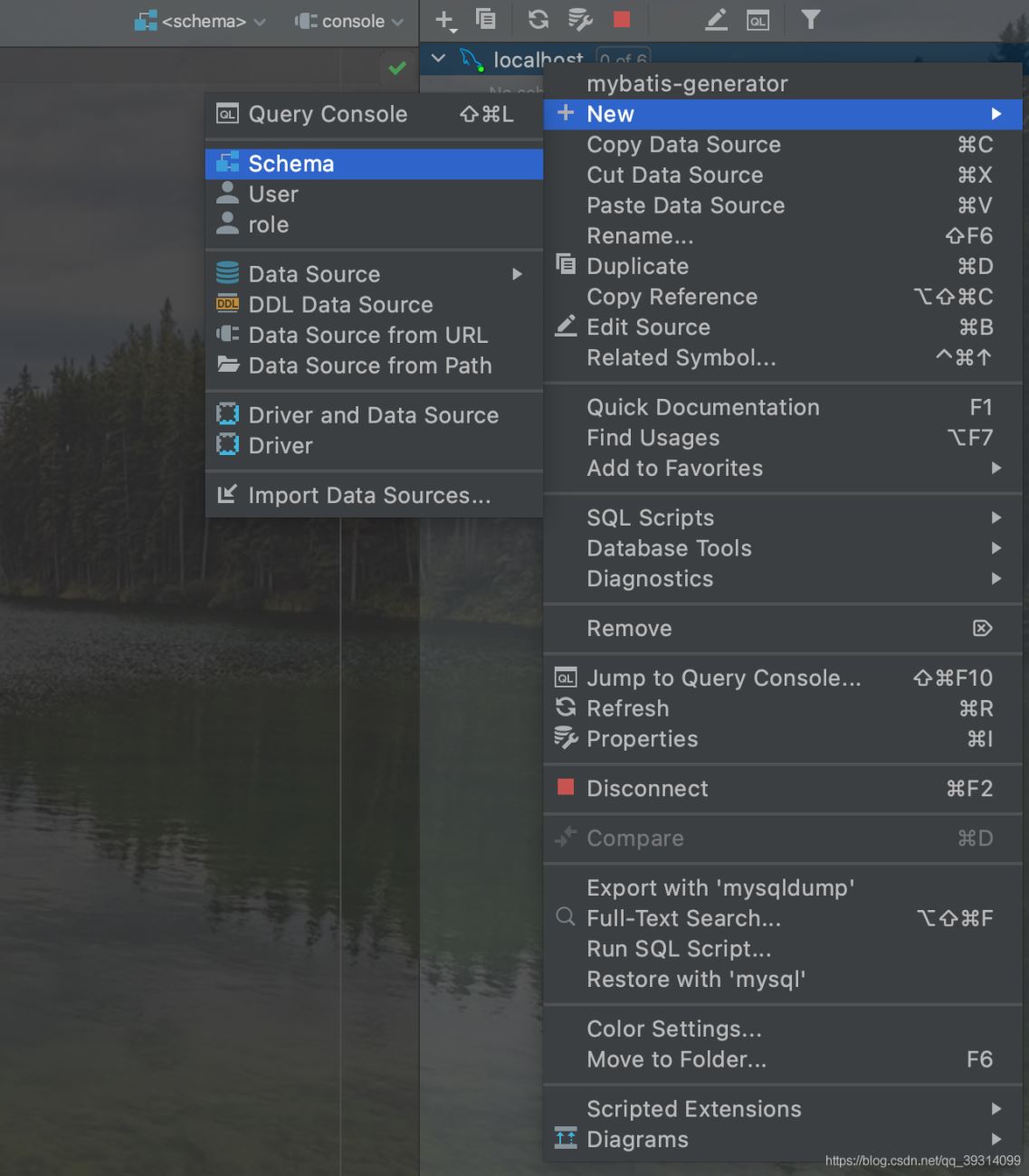

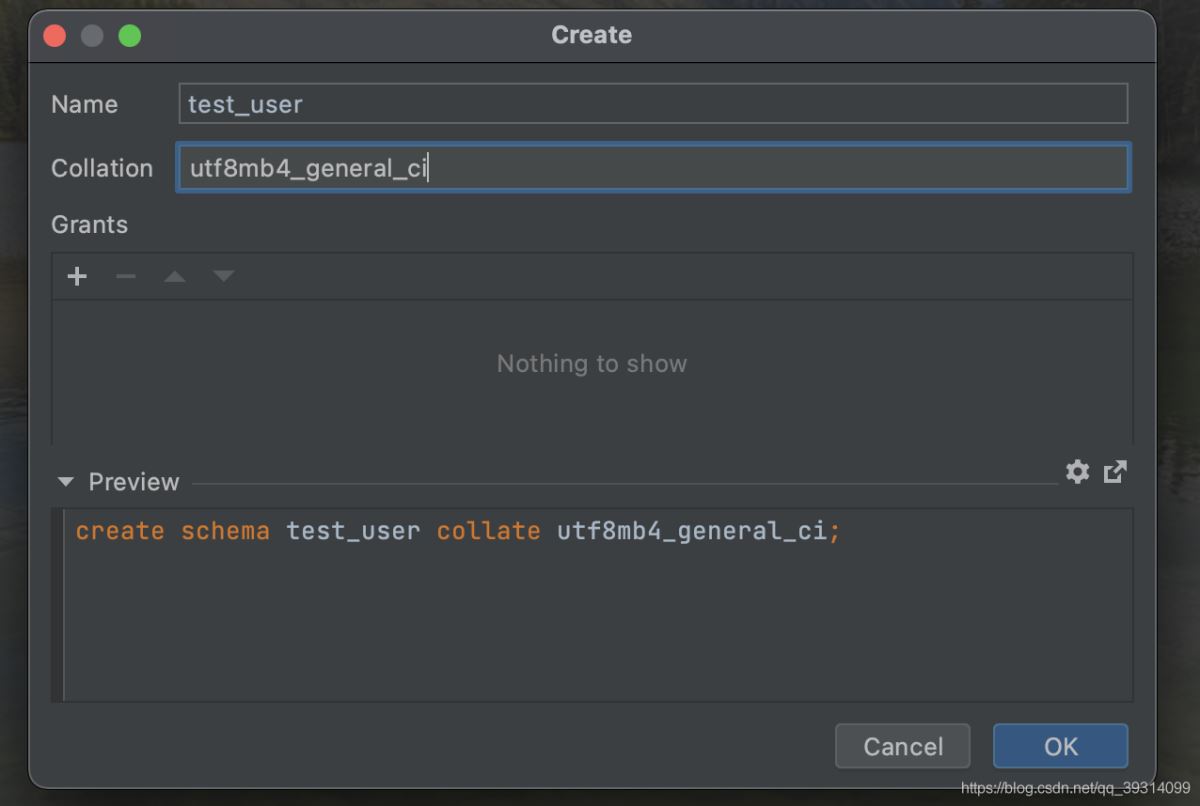

建立測試庫test_user： test_user庫創建過程如下

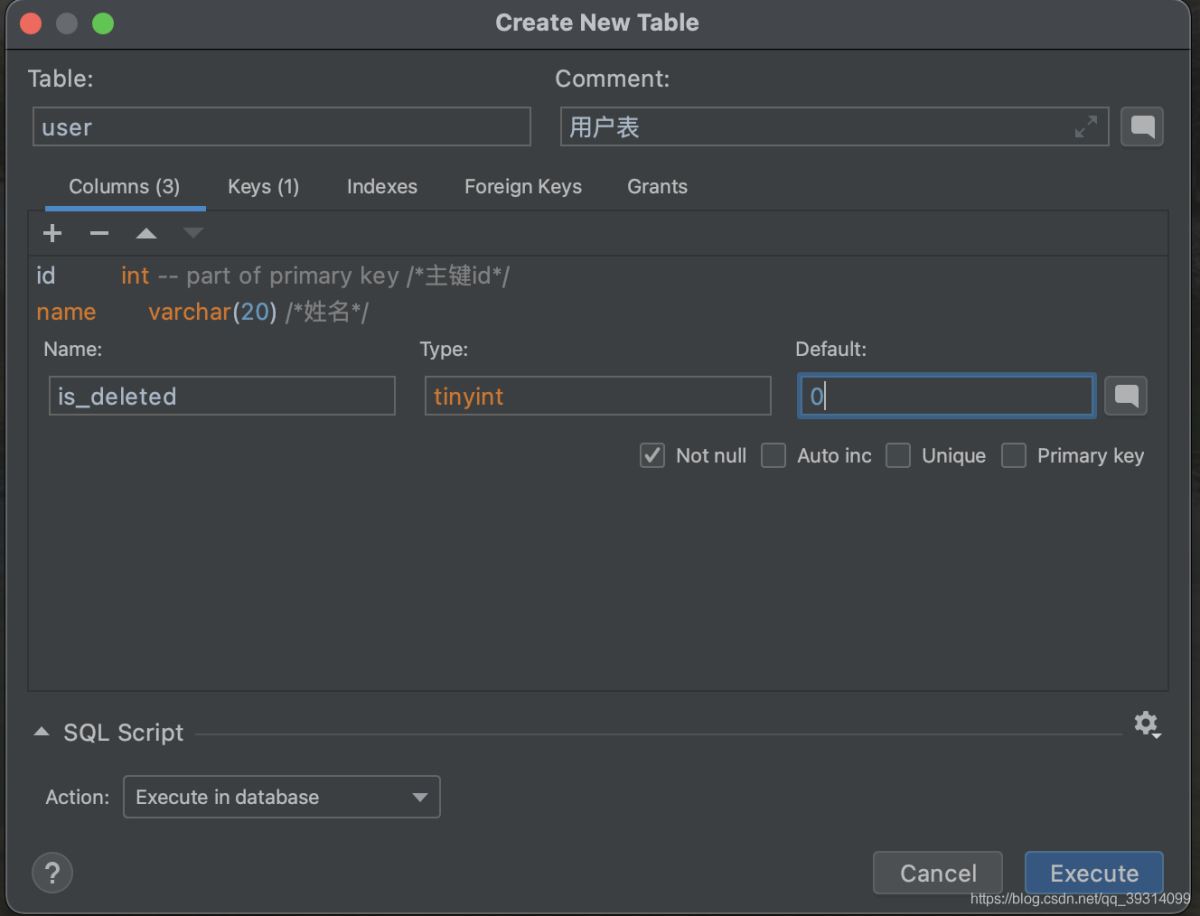

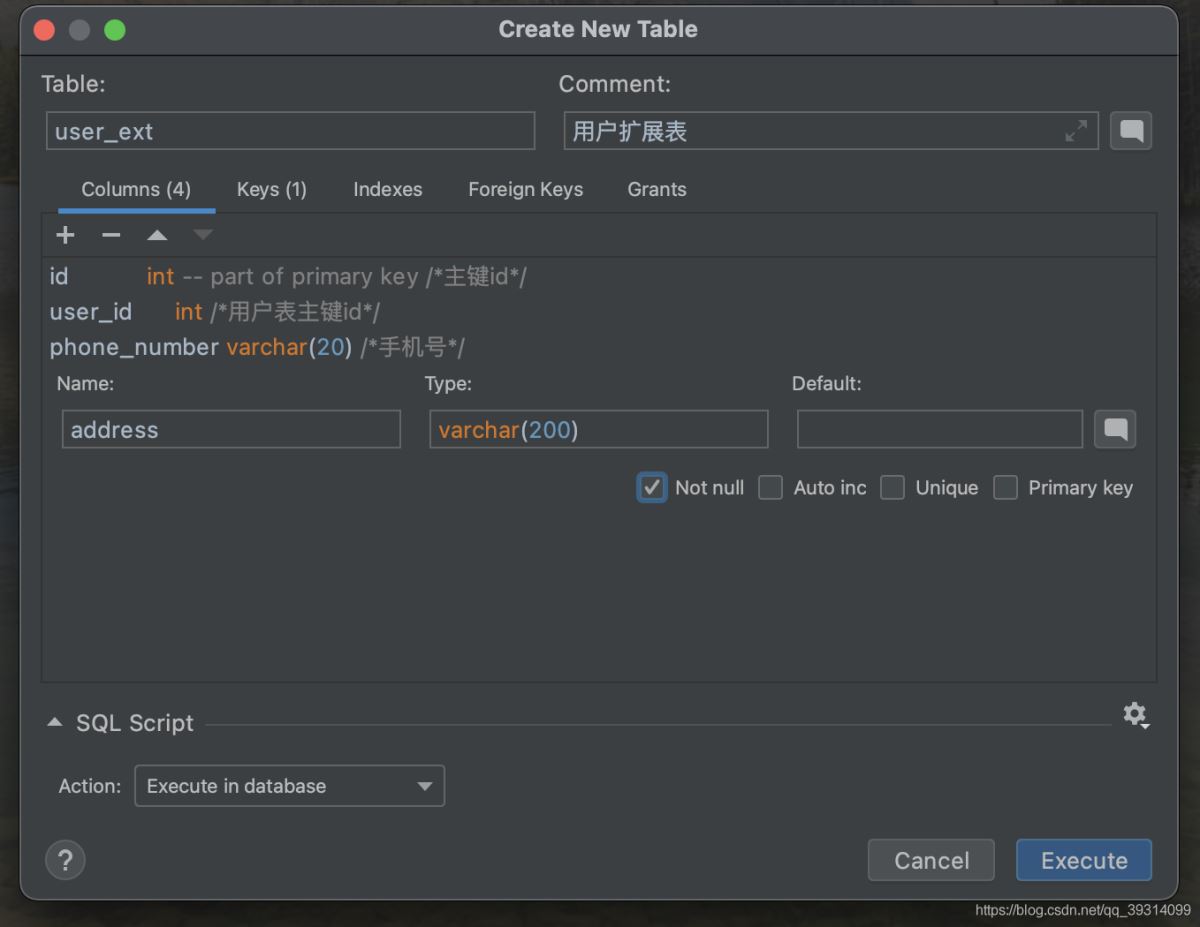

建立測試表： 建立表user、表user_ext如下，表user_ext中user_id用來關聯表user中的id，以此建立邏輯外鍵關系

繪制er圖：

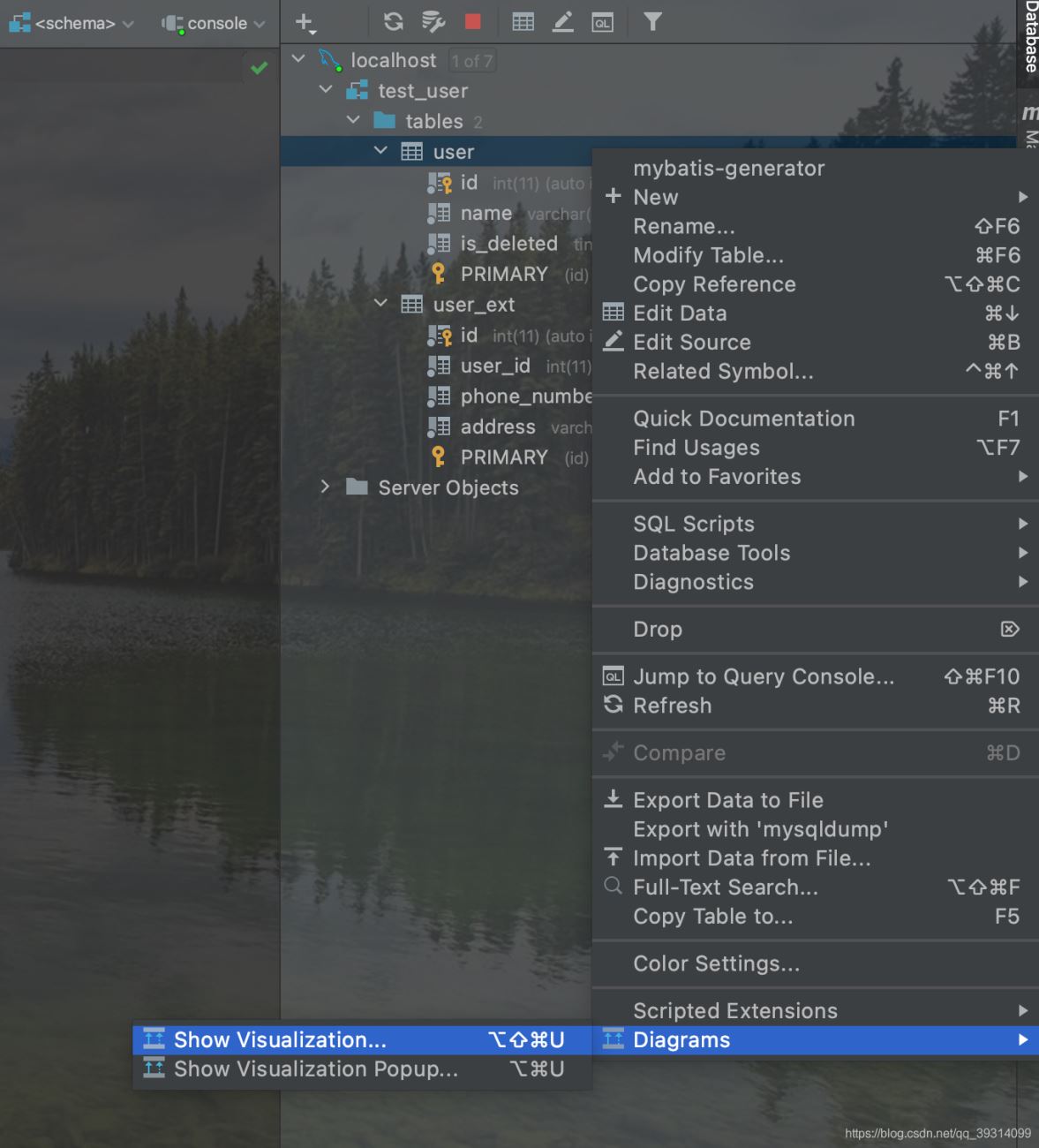

選中user表，打開繪制er圖界面：

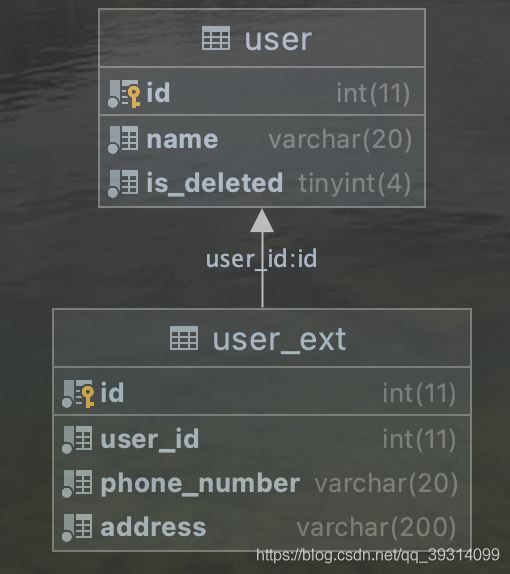

字段命名規范的情況： 當前user_ext表user_id 作為虛擬外鍵關聯user表的id字段，由于user_id，命名規范，可以推測到是關聯user表的id字段，所以idea會自動繪制出虛擬外鍵的關系，拖拽user_ext表進入er圖界面，即可得到最終圖：

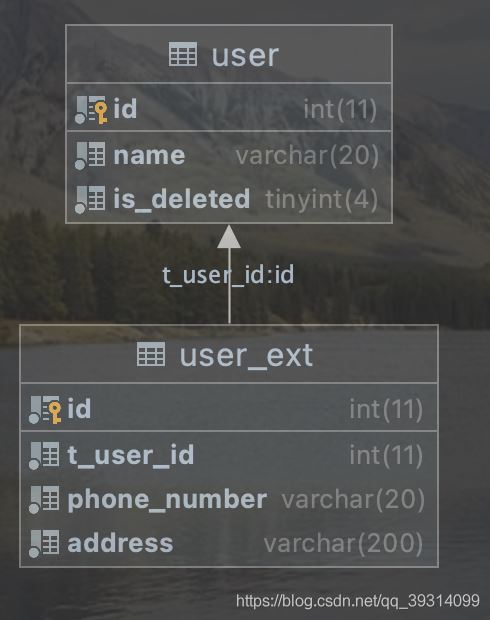

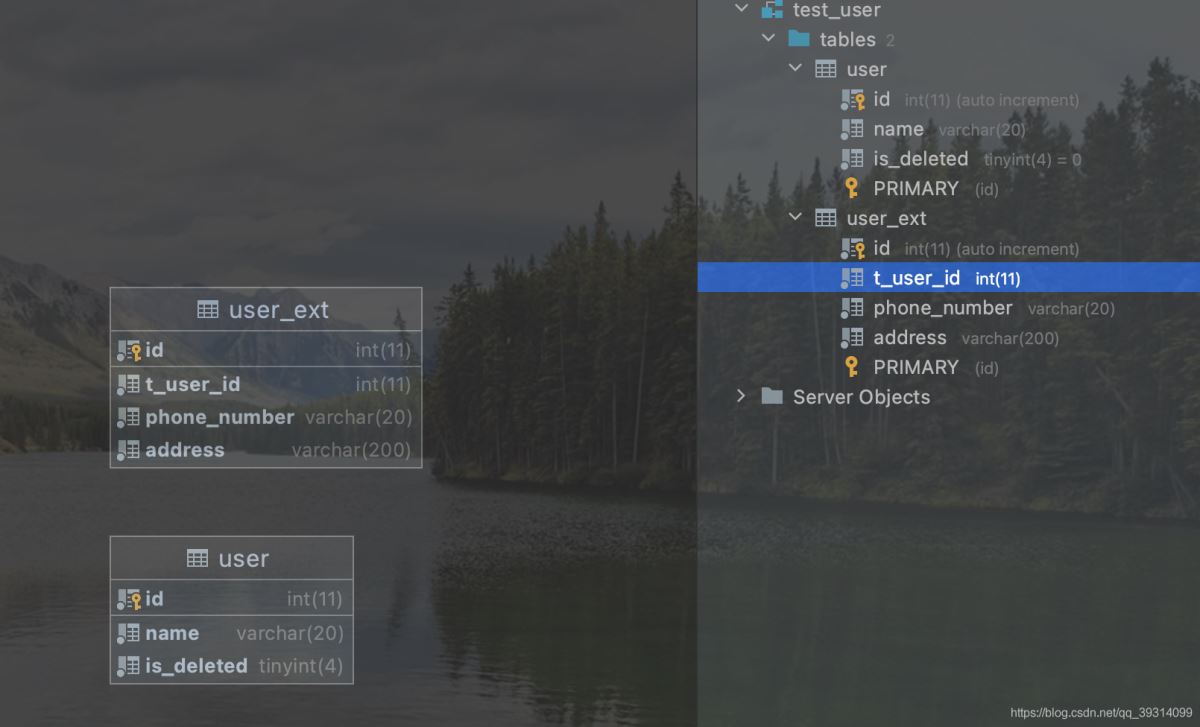

字段命名不規范的情況： 如果字段命名不規范，例如將user_ext表中的user_id字段修改為t_user_id，那么idea是無法自動繪制虛擬外鍵關系

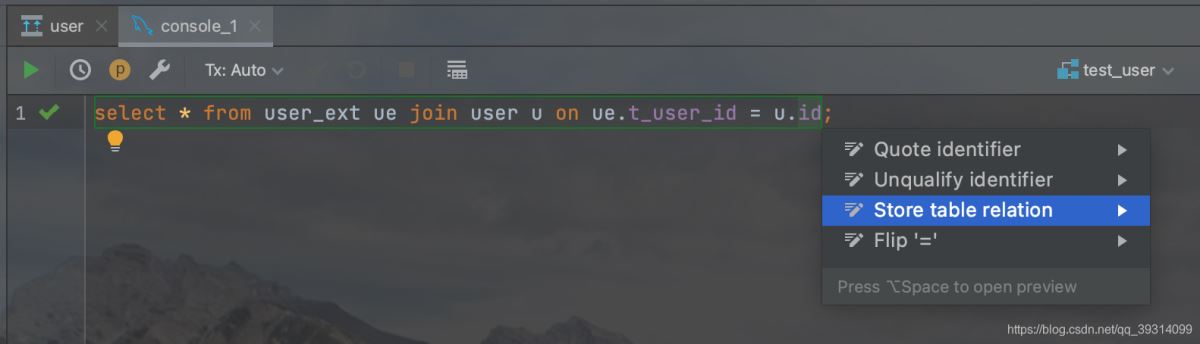

但是可以手動指定，指定方式也很簡單，只需要執行一次查詢的關聯sql語句，然后存儲下關聯關系(彈窗windows系統快捷鍵是alt+enter，macos快捷鍵是option+enter)

再刷新下就可以看到更新后的er圖了

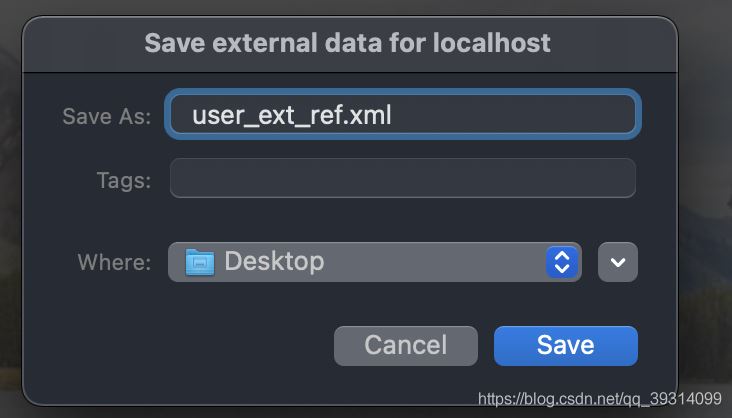

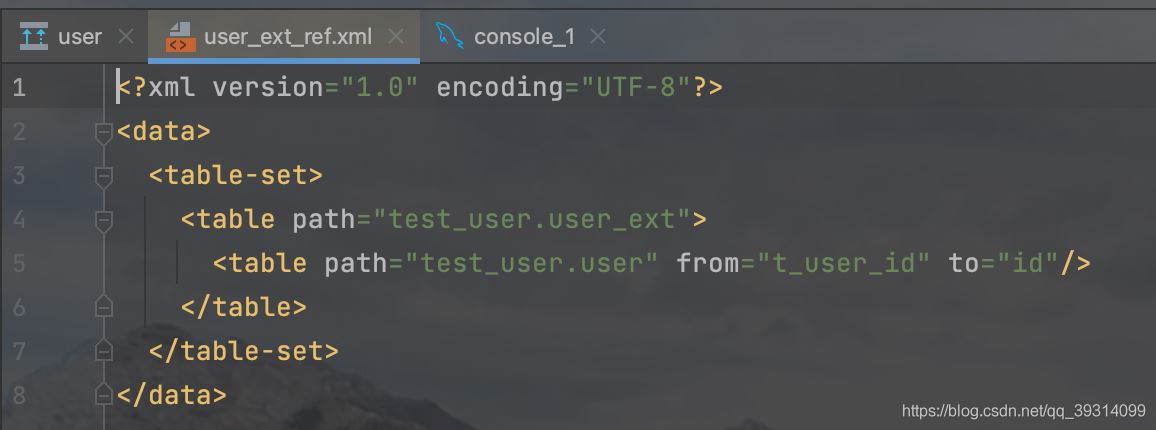

后續如果要增加修改外鍵映射關系，直接修改存儲的xml文件即可
