上篇給大家介紹QQ5.0側滑菜單的視頻課程，對于側滑的時的動畫效果的實現有了新的認識，似乎打通了任督二脈，目前可以實現任意效果的側滑菜單了，感謝鴻洋大大??！
用的是HorizontalScrollView來實現的側滑菜單功能，HorizontalScrollView的好處是為我們解決了滑動功能，處理了滑動沖突問題，讓我們使用起來非常方便，但是滑動和沖突處理都是android中的難點，是我們應該掌握的知識點，掌握了這些，我們可以不依賴于系統的API，隨心所欲打造我們想要的效果，因此這篇文章我將直接自定義ViewGroup來實現側滑菜單功能

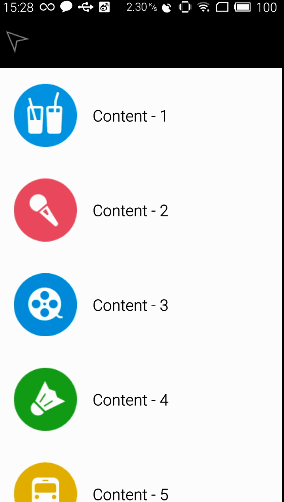

首先我們先來看一看效果圖，第一個效果圖是一個最普通的側滑菜單，我們一會兒會先做出這種側滑菜單，然后再在此基礎上實現另外兩個效果
第一種
第二種
第三種
實現第一種側滑菜單，繼承自ViewGroup
繼承自ViewGroup需要我們自己來測量，布局，實現滑動的效果，處理滑動沖突，這些都是一些新手無從下手的知識點，希望看了這篇文章后可以對大家有一個幫助
自定義ViewGroup的一般思路是重寫onMeasure方法，在onMeasure方法中調用measureChild來測量子View，然后調用setMeasuredDimension來測量自己的大小。然后重寫onLayout方法，在onLayout中調用子View的layout方法來確定子View的位置，下面我們先來做好這兩件工作

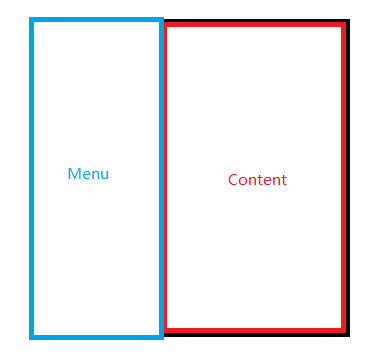

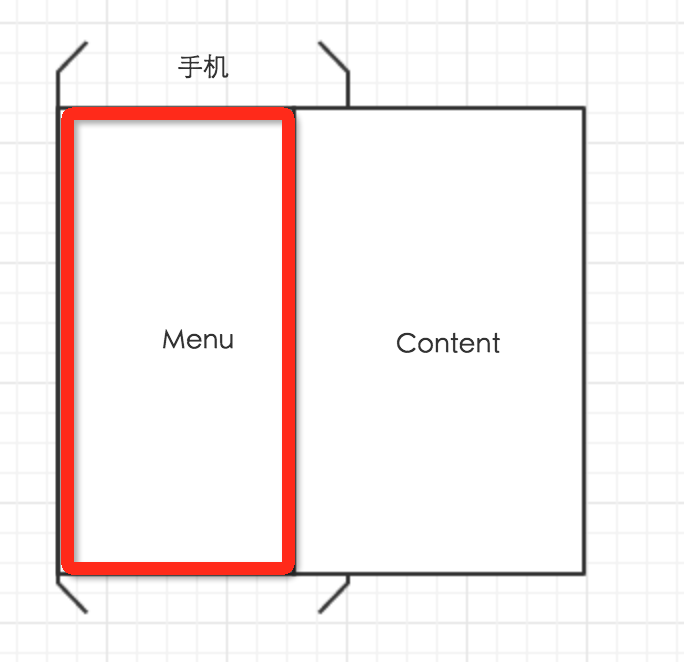

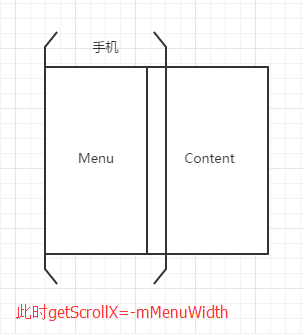

初始時候我們的Content應該是顯示在屏幕中的，而Menu應該是顯示在屏幕外的。當Menu打開時，應該是這種樣子的
mMenuRightPadding是Menu距屏幕右側的一個距離，因為我們Menu打開后，Content還是會留一部分，而不是完全隱藏的
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
|
public class MySlidingMenu extends ViewGroup {public MySlidingMenu(Context context) {this(context, null, 0);}public MySlidingMenu(Context context, AttributeSet attrs) {this(context, attrs, 0);}public MySlidingMenu(Context context, AttributeSet attrs, int defStyleAttr) {super(context, attrs, defStyleAttr);DisplayMetrics metrics = new DisplayMetrics();WindowManager wm = (WindowManager) context.getSystemService(Context.WINDOW_SERVICE);wm.getDefaultDisplay().getMetrics(metrics);//獲取屏幕的寬和高mScreenWidth = metrics.widthPixels;mScreenHeight = metrics.heightPixels; //設置Menu距離屏幕右側的距離，convertToDp是將代碼中的100轉換成100dpmMenuRightPadding = convertToDp(context,100); }@Overrideprotected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {//拿到Menu，Menu是第0個孩子mMenu = (ViewGroup) getChildAt(0);//拿到Content，Content是第1個孩子mContent = (ViewGroup) getChildAt(1);//設置Menu的寬為屏幕的寬度減去Menu距離屏幕右側的距離mMenuWidth = mMenu.getLayoutParams().width = mScreenWidth - mMenuRightPadding;//設置Content的寬為屏幕的寬度mContentWidth = mContent.getLayoutParams().width = mScreenWidth;//測量MenumeasureChild(mMenu,widthMeasureSpec,heightMeasureSpec);//測量ContentmeasureChild(mContent, widthMeasureSpec, heightMeasureSpec);//測量自己，自己的寬度為Menu寬度加上Content寬度，高度為屏幕高度setMeasuredDimension(mMenuWidth + mContentWidth, mScreenHeight);}@Overrideprotected void onLayout(boolean changed, int l, int t, int r, int b) {//擺放Menu的位置，根據上面圖可以確定上下左右的坐標mMenu.layout(-mMenuWidth, 0, 0, mScreenHeight);//擺放Content的位置mContent.layout(0, 0, mScreenWidth, mScreenHeight);}/*** 將傳進來的數轉化為dp*/private int convertToDp(Context context , int num){return (int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP,num,context.getResources().getDisplayMetrics());}} |

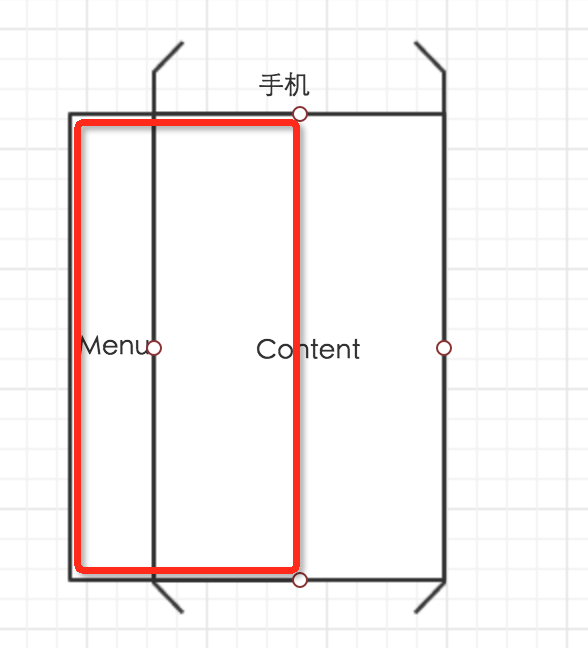

目前我們的側滑菜單中的兩個子View的位置應該是這個樣子
接下來我們編寫xml布局文件
left_menu.xml 左側菜單的布局文件，是一個ListView
|
1
2
3
4
5
6
7
8
9
10
11
12
13
|
<?xml version="1.0" encoding="utf-8"?><RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"android:layout_width="match_parent"android:layout_height="match_parent"><ListViewandroid:id="@+id/menu_listview"android:layout_width="wrap_content"android:divider="@null"android:dividerHeight="0dp"android:scrollbars="none"android:layout_height="wrap_content"></ListView></RelativeLayout> |
其中ListView的Item布局為left_menu_item.xml
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
|
<?xml version="1.0" encoding="utf-8"?><LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"android:orientation="horizontal" android:layout_width="match_parent"android:gravity="center_vertical"android:layout_height="match_parent"><ImageViewandroid:id="@+id/menu_imageview"android:layout_width="wrap_content"android:layout_height="wrap_content"android:src="@drawable/menu_1"android:padding="20dp"/><TextViewandroid:id="@+id/menu_textview"android:layout_width="wrap_content"android:layout_height="wrap_content"android:text="菜單1"android:textColor="#000000"android:textSize="20sp"/></LinearLayout> |
我們再來編寫內容區域的布局文件 content.xml 其中有一個header，header中有一個ImageView，這個ImageView是menu的開關，我們點擊他的時候可以自動開關menu，然后header下面也是一個listview
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
|
<?xml version="1.0" encoding="utf-8"?><LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"android:orientation="vertical" android:layout_width="match_parent"android:layout_height="match_parent"><LinearLayoutandroid:layout_width="match_parent"android:layout_height="65dp"android:background="#000000"android:gravity="center_vertical"android:orientation="horizontal"><ImageViewandroid:id="@+id/menu_toggle"android:layout_width="40dp"android:layout_height="40dp"android:src="@drawable/toggle"android:paddingLeft="10dp"/></LinearLayout><ListViewandroid:id="@+id/content_listview"android:layout_width="match_parent"android:layout_height="wrap_content"android:dividerHeight="0dp"android:divider="@null"android:scrollbars="none"/></LinearLayout> |
content的item的布局文件為 content_item.xml
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
|
<?xml version="1.0" encoding="utf-8"?><LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"android:orientation="horizontal" android:layout_width="match_parent"android:gravity="center_vertical"android:background="#ffffff"android:layout_height="match_parent"><ImageViewandroid:id="@+id/content_imageview"android:layout_width="80dp"android:layout_height="80dp"android:src="@drawable/content_1"android:layout_margin="20dp"/><TextViewandroid:id="@+id/content_textview"android:layout_width="wrap_content"android:layout_height="wrap_content"android:text="Content - 1"android:textColor="#000000"android:textSize="20sp"/></LinearLayout> |
在activity_main.xml中，我們將menu和content添加到我們的slidingMenu中
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
|
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"android:layout_width="match_parent"android:layout_height="match_parent"android:background="#aaaaaa"><com.example.user.slidingmenu.MySlidingMenuandroid:id="@+id/slidingmenu"android:layout_width="wrap_content"android:layout_height="match_parent"><includeandroid:id="@+id/menu"layout="@layout/left_menu"/><includeandroid:id="@+id/content"layout="@layout/content"/></com.example.user.slidingmenu.MySlidingMenu></RelativeLayout> |

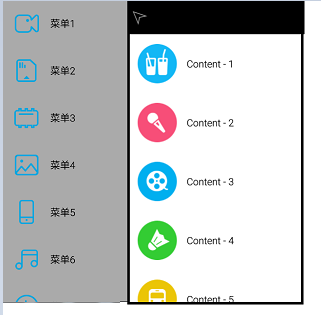

現在應該是這種效果
左側菜單是隱藏在屏幕左側外部的，但是現在還不能滑動，如果想要實現滑動功能，我們可以使用View的scrollTo和scrollBy方法，這兩個方法的區別是scrollTo是直接將view移動到指定的位置，scrollBy是相對于當前的位置移動一個偏移量，所以我們應該重寫onTouchEvent方法，用來計算出當前手指的一個偏移量，然后使用scrollBy方法一點一點的移動，就形成了一個可以跟隨手指移動的view的動畫效果了

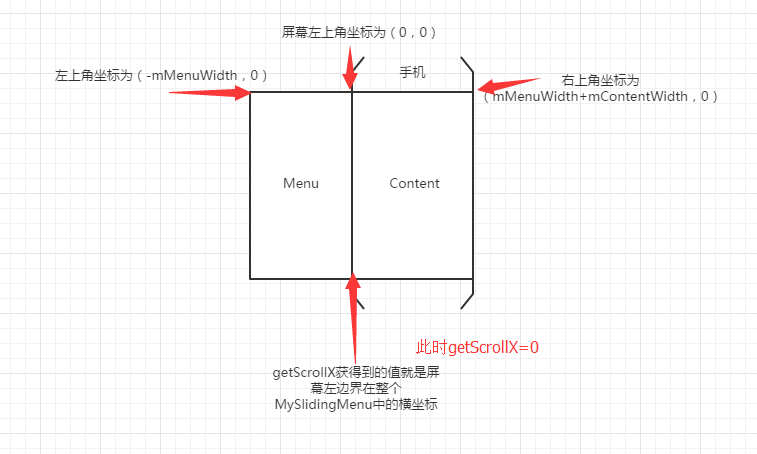

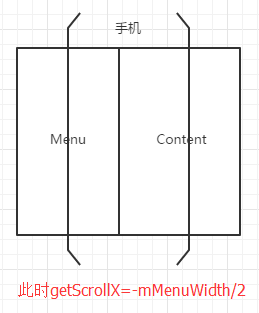

在寫代碼之前，我們先掃清一下障礙，我們先來弄清楚這些坐標是怎么回事
好了，把這些坐標弄清楚后，我們就簡單多了，下面直接看onTouchEvent方法
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
|
@Overridepublic boolean onTouchEvent(MotionEvent event) {int action = event.getAction();switch (action){case MotionEvent.ACTION_DOWN:mLastX = (int) event.getX();mLastY = (int) event.getY();break;case MotionEvent.ACTION_MOVE:int currentX = (int) event.getX();int currentY = (int) event.getY();//拿到x方向的偏移量int dx = currentX - mLastX;if (dx < 0){//向左滑動//邊界控制，如果Menu已經完全顯示，再滑動的話//Menu左側就會出現白邊了,進行邊界控制if (getScrollX() + Math.abs(dx) >= 0) {//直接移動到（0，0）位置，不會出現白邊scrollTo(0, 0);} else {//Menu沒有完全顯示呢//其實這里dx還是-dx，大家不用刻意去記//大家可以先使用dx，然后運行一下，發現//移動的方向是相反的，那么果斷這里加個負號就可以了scrollBy(-dx, 0);}}else{//向右滑動//邊界控制，如果Content已經完全顯示，再滑動的話//Content右側就會出現白邊了，進行邊界控制if (getScrollX() - dx <= -mMenuWidth) {//直接移動到（-mMenuWidth,0）位置，不會出現白邊scrollTo(-mMenuWidth, 0);} else {//Content沒有完全顯示呢//根據手指移動scrollBy(-dx, 0);}}mLastX = currentX;mLastY = currentY;break;}return true;} |
現在我們的SlidingMenu依然是不能夠水平滑動的，但是listview可以豎直滑動，原因是我們的SlidingMenu默認是不攔截事件的，那么事件會傳遞給他的子View去執行，也就是說傳遞給了Content的ListView去執行了，所以listview是可以滑動的，為了簡單，我們先重寫onInterceptTouchEvent方法，我們返回true，讓SlidingMenu攔截事件，我們的SlidingMenu就能夠滑動了，但是ListView是不能滑動的，等下我們會進行滑動沖突的處理，現在先實現SlidingMenu的功能
|
1
2
3
4
|
@Overridepublic boolean onInterceptTouchEvent(MotionEvent ev) {return true;} |
好了，現在我們可以自由的滑動我們的SlidingMenu了，并且進行了很好的邊界控制，現在我們再添加個功能，就是當Menu打開大于二分之一時，松開手指，Menu自動打開。當Menu打開小于二分之一時，松開手指，Menu自動關閉。自動滑動的功能我們要借助Scroller來實現
我們在構造方法中初始化一個Scroller
|
1
2
3
4
5
6
|
public MySlidingMenu(Context context, AttributeSet attrs, int defStyleAttr) {super(context, attrs, defStyleAttr);...mScroller = new Scroller(context);...} |
然后重寫computeScroll方法，這個方法是保證Scroller自動滑動的必須方法，這是一個模板方法，到哪里都這么些就好了
|
1
2
3
4
5
6
7
|
@Overridepublic void computeScroll() {if (mScroller.computeScrollOffset()){scrollTo(mScroller.getCurrX(), mScroller.getCurrY());invalidate();}} |
接著我們在onTouchEvent的ACTION_UP中進行判斷，判斷當前menu打開了多少
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
|
case MotionEvent.ACTION_UP:if (getScrollX() < -mMenuWidth / 2){//打開Menu//調用startScroll方法，第一個參數是起始X坐標，第二個參數//是起始Y坐標，第三個參數是X方向偏移量，第四個參數是Y方向偏移量mScroller.startScroll(getScrollX(), 0, -mMenuWidth - getScrollX(), 0, 300);//設置一個已經打開的標識，當實現點擊開關自動打開關閉功能時會用到isOpen = true;//一定不要忘了調用這個方法重繪，否則沒有動畫效果invalidate();}else{//關閉Menu//同上mScroller.startScroll(getScrollX(), 0, -getScrollX(), 0, 300);isOpen = false;invalidate();}break; |
關于startScroll中的startX和startY好判斷，那么dx和dy怎么計算呢？其實也非常簡單，比如我們startX坐標為30，我們想移動到-100，那么startX+dx = -100 –> dx = -100 - startX –> dx = -130
好了現在我們就可以實現松開手指后自動滑動的動畫效果了
現在我們還需要點擊content中左上角的一個三角，如果當前menu沒有打開，則自動打開，如果已經打開，則自動關閉的功能，自動滑動的效果我們要借助Scroller.startScroll方法
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
|
/*** 點擊開關，開閉Menu，如果當前menu已經打開，則關閉，如果當前menu已經關閉，則打開*/public void toggleMenu(){if (isOpen){closeMenu();}else{openMenu();}}/*** 關閉menu*/private void closeMenu() {//也是使用startScroll方法，dx和dy的計算方法一樣mScroller.startScroll(getScrollX(),0,-getScrollX(),0,500);invalidate();isOpen = false;}/*** 打開menu*/private void openMenu() {mScroller.startScroll(getScrollX(),0,-mMenuWidth-getScrollX(),0,500);invalidate();isOpen = true;} |
然后我們可以在MainActivity中拿到我們content左上角三角形的imageview，然后給他設置一個點擊事件，調用我們的toggleMenu方法
|
1
2
3
4
5
6
|
mMenuToggle.setOnClickListener(new View.OnClickListener() {@Overridepublic void onClick(View v) {mSlidingMenu.toggleMenu();}}); |
處理滑動沖突
由于我們的menu和content是listview，listview是支持豎直滑動的，而我們的slidingMenu是支持水平滑動的，因此會出現滑動的沖突。剛才我們直接在onInterceptTouchEvent中返回了true，因此SlidingMenu就會攔截所有的事件，而ListView接收不到任何的事件，因此ListView不能滑動了，我們要解決這個滑動沖突很簡單，只需要判斷當前是水平滑動還是豎直滑動，如果是水平滑動的話則讓SlidingMenu攔截事件，如果是豎直滑動的話就不攔截事件，把事件交給子View的ListView去執行
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
|
@Overridepublic boolean onInterceptTouchEvent(MotionEvent ev) {boolean intercept = false;int x = (int) ev.getX();int y = (int) ev.getY();switch (ev.getAction()){case MotionEvent.ACTION_DOWN:intercept = false;break;case MotionEvent.ACTION_MOVE:int deltaX = (int) ev.getX() - mLastXIntercept;int deltaY = (int) ev.getY() - mLastYIntercept;if (Math.abs(deltaX) > Math.abs(deltaY)){//橫向滑動intercept = true;}else{//縱向滑動intercept = false;}break;case MotionEvent.ACTION_UP:intercept = false;break;}mLastX = x;mLastY = y;mLastXIntercept = x;mLastYIntercept = y;return intercept;} |
好了，現在我們的滑動沖突就解決了，我們既可以水平滑動SlidingMenu，又可以豎直滑動ListView，那么第一種SlidingMenu就已經實現了，我們再來看看另外兩種怎么去實現

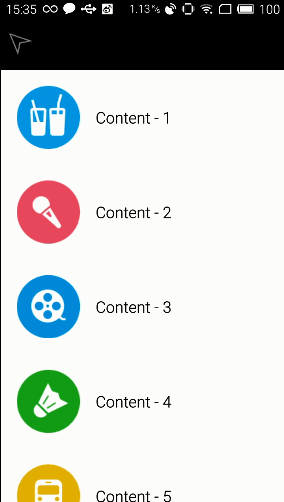

實現第二種QQ V6.2.3風格的SlidingMenu
這種SlidingMenu是和QQ v6.2.3 的側滑菜單風格一致的，我們發現Menu和Content的滑動速度是有一個速度差的，實際上我們可以通過修改Menu的偏移量來達到這種效果
此時Menu的偏移量為mMenuWidth的2/3，當我們慢慢打開Menu的同時，修改Menu的偏移量，最終修改為0
這樣就達到了一種速度差的效果，我們只需要在onTouchEvent的ACTION_MOVE和computeScroll中添加一行如下代碼就可以
|
1
|
mMenu.setTranslationX(2*(mMenuWidth+getScrollX())/3); |
我們分析一下，在最開始，mMenuWidth+getScrollX=mMenuWidth，再乘以2/3，得到的就是mMenuWidth的2/3 ， 當我們滑動至Menu完全打開時，mMenuWidth+getScrollX=0 ， 這就達到了我們的效果
為什么要在computeScroll中也添加這一行代碼呢，因為當我們滑動過程中，如果我們手指離開屏幕，ACTION_MOVE肯定就不執行了，但是當我們手指離開屏幕后，會有一段自動打開或者關閉的動畫，那么這段動畫應該繼續去設置Menu的偏移量，因此我們在computeScroll中也要添加這一行代碼。
好了，效果我們已經實現了，只需要去設置Menu的偏移量就可以了，是不是非常簡單
實現第三種QQ V5.0風格的SlidingMenu
這個效果中Menu有一個偏移的效果，透明度的變化以及放大的效果。Content中有一個縮小的效果。

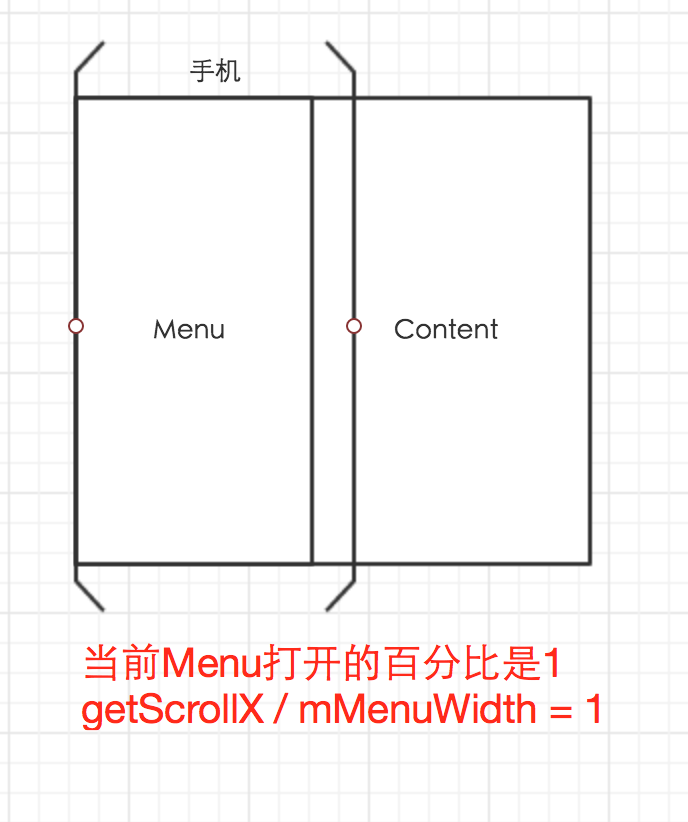

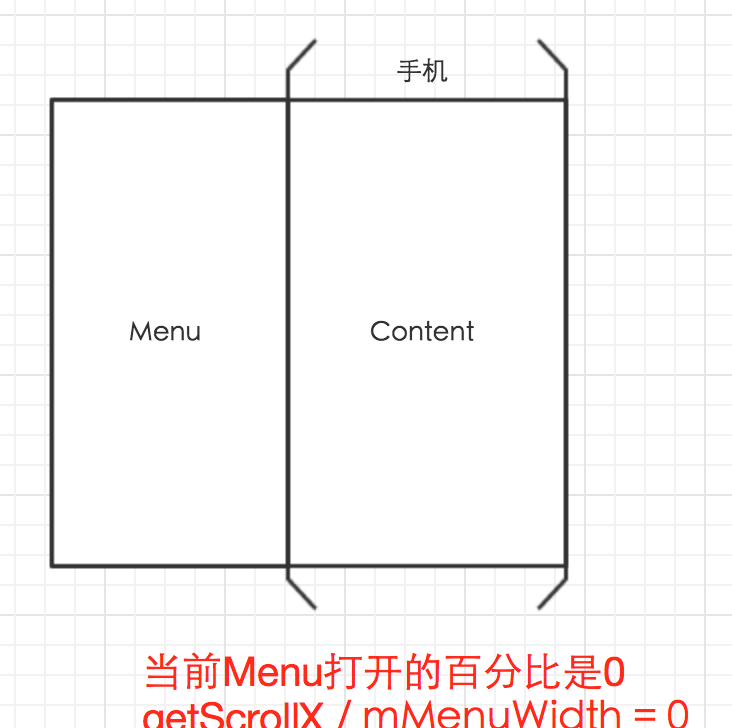

首先我們要有一個變量，用來記錄當前menu已經打開了多少百分比。
這里我們要注意，getScrollX得到的數值正好是負值，所以我們計算的時候要將getScrollX的值取絕對值再去計算，我們在onTouchEvent的MOVE中要計算這個值，同時在computeScroll方法中也要計算這個值，因為當我們手指抬起時，可能會執行一段自動打開或者關閉的動畫，那么我們在MOVE中的計算肯定停止了，但是在執行動畫的過程中，是Scroller在起作用，那么computeScroll就會執行直到動畫結束，因此我們要在computeScroll中同樣進行計算
|
1
|
scale = Math.abs((float)getScrollX()) / (float) mMenuWidth; |
scale的值是[0，1]的，因此我們就可以根據這個值來對menu的偏移量進行設置。
我們可以通過設置View的setScaleX和setScaleY來對View進行放大縮小，當然這個縮放比例要根據我們的scale值來改變，首先我們的Menu有一個放大的效果，我們就指定為Menu從0.7放大到1.0，那么我們就可以這樣寫
|
1
2
|
mMenu.setScaleX(0.7f + 0.3f*scale);mMenu.setScaleY(0.7f + 0.3f*scale); |
透明度是從0到1的，所以我們直接用scale的值就可以了
|
1
|
mMenu.setAlpha(scale); |
我還給Menu設置了一個偏移量，這個偏移量大家可以自己計算，我是這樣計算的
|
1
|
mMenu.setTranslationX(mMenuWidth + getScrollX() - (mMenuWidth/2)*(1.0f-scale)); |
設置完Menu后，我們再來設置Content，Content的大小是從1.0縮小到0.7，因此我們這樣寫
|
1
2
3
|
mContent.setScaleX(1 - 0.3f*scale);mContent.setPivotX(0);mContent.setScaleY(1.0f - 0.3f * scale); |
其中mContent.setPivotX(0)是讓Content的縮放中心店的X軸坐標為0點
我們可以將這個變化的過程抽取為一個方法
|
1
2
3
4
5
6
7
8
9
10
|
private void slidingMode3(){mMenu.setTranslationX(mMenuWidth + getScrollX() - (mMenuWidth/2)*(1.0f-scale));mMenu.setScaleX(0.7f + 0.3f*scale);mMenu.setScaleY(0.7f + 0.3f*scale);mMenu.setAlpha(scale);mContent.setScaleX(1 - 0.3f*scale);mContent.setPivotX(0);mContent.setScaleY(1.0f - 0.3f * scale);} |
將這個方法添加到onTouchEvent的ACTION_MOVE和computeScroll中就可以了。
我們看到所有的滑動風格都是在基于第一種基礎上，修改Menu或者Content的translationX或者scaleX scaleY的值來決定的，因此我們可以打造各種各樣的SlidingMenu來。
以上所述是小編給大家介紹的Android自定義ViewGroup打造各種風格的SlidingMenu的相關知識，希望對大家有所幫助！
