本文實例講解的是如何畫一個滿滿圓形水波紋loadingview，這類效果應用場景很多，比如內存占用百分比之類的，分享給大家供大家參考，具體內容如下
效果圖如下：
預備的知識：
- 1.貝塞爾曲線 如果你不了解，可以來這里進行基礎知識儲備：神奇的貝塞爾曲線
- 2.paint.setxfermode() 以及porterduffxfermode
千萬不要被這個b的名字嚇到，不熟悉看到可能會認為很難記，其實 只要站在巨人的丁丁上 還是很簡單的。
好了 廢話不多說 ，跟我一步步來做一個炫酷的view吧。
首先給一些屬性，在構造器里初始化（不要再ondraw new東西不要再ondraw new東西不要再ondraw new東西不要再ondraw new東西）
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
|
//繪制波紋 private paint mwavepaint; private porterduffxfermode mmode = new porterduffxfermode(porterduff.mode.xor);//設置mode 為xor //繪制圓 private paint mcirclepaint; private canvas mcanvas;//我們自己的畫布 private bitmap mbitmap; private int mwidth; private int mheight; public waveloadingview(context context) { this(context,null); } public waveloadingview(context context, attributeset attrs) { this(context, attrs,0); } public waveloadingview(context context, attributeset attrs, int defstyleattr) { super(context, attrs, defstyleattr); mwavepaint = new paint(); mwavepaint.setcolor(color.parsecolor("#33b5e5")); mcirclepaint = new paint(); mcirclepaint.setcolor(color.parsecolor("#99cc00")); } @overrideprotected void onmeasure(int widthmeasurespec, int heightmeasurespec) { int widthsize = measurespec.getsize(widthmeasurespec); int widthmode = measurespec.getmode(widthmeasurespec); int heightsize = measurespec.getsize(heightmeasurespec); int heightmode = measurespec.getmode(heightmeasurespec); if (widthmode == measurespec.exactly) { mwidth = widthsize; } if (heightmode == measurespec.exactly) { mheight = heightsize; } setmeasureddimension(mwidth, mheight); mbitmap = bitmap.createbitmap(300,300, bitmap.config.argb_8888); //生成一個bitmap mcanvas = new canvas(mbitmap);//講bitmp放在我們自己的畫布上，實際上mcanvas.draw的時候 改變的是這個bitmap對象 } |
然后，我們給他繪制一點東西，用來介紹porterduffxfermode
|
1
2
3
4
5
6
7
8
|
@override protected void ondraw(canvas canvas) { mcanvas.drawcircle(100,100,50,mcirclepaint); mcanvas.drawrect(100,100,200,200,mwavepaint); canvas.drawbitmap(mbitmap,0,0,null); super.ondraw(canvas); } |

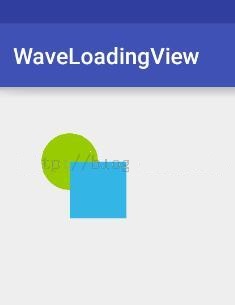

嗯，可以看到 是我們現在自己的畫布上鋪了一個bitmap(這里可以理解canvas為桌子 bitmap為畫紙，我們在bimap上畫畫)， 然后在bitmap上畫了 一個圓，和一個矩形。最后把我們的mbitmap畫到系統的畫布上(顯示到屏幕上)，得到了以下效果。
然后我們用setxfermode()方法給他設置一個mode，這里設置xor。
可以發現！ 相交的地方消失了！ 是不是很神奇。
在改一個mode 試試
|
1
|
private porterduffxfermode mmode = new porterduffxfermode(porterduff.mode.dst_over); |

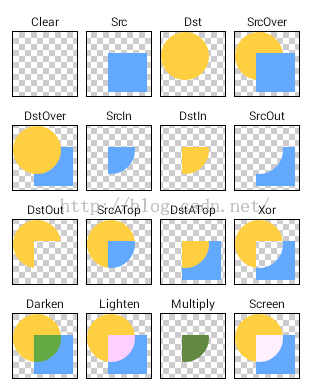

可以看到 圓形跑到了矩形上面來。 然后巨人給我們總結各個模式如了下圖，這里給一個說明dst為先畫的 src為后畫的：.
大家可以根據這個規律試一下。
現在，我們把圓和矩形重疊。模式去掉。
|
1
2
3
4
5
6
7
8
9
10
11
|
protected void ondraw(canvas canvas) { //dst mcanvas.drawcircle(150,150,50,mcirclepaint); / mwavepaint.setxfermode(mmode); //src mcanvas.drawrect(100,100,200,200,mwavepaint); canvas.drawbitmap(mbitmap,0,0,null); super.ondraw(canvas); } |
我的圓怎么沒了。。 其實圓是被覆蓋掉了。 然后我們想實現一個效果，就是在圓的范圍內，顯示矩形的內容，該怎么做呢。自己照著圖找找吧哈哈。
我們要實現的是一個圓形的水波紋那種loadingview。。首要就是實現這個水波紋。
這時候貝塞爾曲線就派上用場了。這里采用三階貝塞爾， 不停地改變x 模擬水波效果。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
|
if (x > 50) { isleft = true; } else if (x < 0) { isleft = false; } <span style="white-space:pre"> </span>if (y > -50) { //大于-50是因為輔助點是50 為了讓他充滿整個屏幕 y--; } if (isleft) { x = x - 1; } else { x = x + 1; } mpath.reset(); mpath.moveto(0, y); mpath.cubicto(100 + x*2, 50 + y, 100 + x*2, y-50, mwidth, y);//前兩個參數是輔助點 mpath.lineto(mwidth, mheight);//充滿整個畫布 mpath.lineto(0, mheight);//充滿整個畫布 mpath.close(); |
之后用mcanvas來繪制這個bitmap，要注意的是 繪制之前要清空mbitmap，不然path會重疊
|
1
2
3
4
5
6
7
8
9
|
mbitmap.erasecolor(color.parsecolor("#00000000")); //dst mcanvas.drawpath(mpath, mpaint); canvas.drawbitmap(mbitmap, 0, 0, null); postinvalidatedelayed(10); |
哈，水波效果出來了。 接著想辦法讓他畫到一個圓形中。 首先繪制一個圓
|
1
|
mcanvas.drawcircle(mwidth / 2, mheight / 2, mwidth / 2, msrcpaint); |
現在讓我們回到剛才的問題，如何在dst的范圍內繪制src呢。。。答案是。。src_in 你找對了嗎。添加模式
|
1
2
3
4
5
6
7
8
|
//dst mcanvas.drawcircle(mwidth / 2, mheight / 2, mwidth / 2, msrcpaint); mpaint.setxfermode(mmode); //src mcanvas.drawpath(mpath, mpaint); canvas.drawbitmap(mbitmap, 0, 0, null); |
是不是有點感覺了。如果不這樣做 就需要考慮好多問題。動態計算沿著圓弧x，y坐標 計算arcto的范圍。
完善一下，添加一個percent來代表進度，讓y來根據percent動態改變
y = (int) ((1-mpercent /100f) *mheight);
添加setpercent方法
|
1
2
3
|
public void setpercent(int percent){ mpercent = percent; } |
畫上百分比的文字。
|
1
2
3
|
string str = mpercent + "%"; float txtlength = mtextpaint.measuretext(str); canvas.drawtext(mpercent + "%", mwidth / 2-txtlength/2, mheight / 2, mtextpaint); |
然后配合seekbar，最后改改字體大小 畫筆透明度。 添加個背景圖 就成了效果圖上的效果。
是不是很有趣，大家可以動手實現一下！
