1、quartz任務調度的基本實現原理
quartz是opensymphony開源組織在任務調度領域的一個開源項目，完全基于java實現。作為一個優秀的開源調度框架，quartz具有以下特點：
（1）強大的調度功能，例如支持豐富多樣的調度方法，可以滿足各種常規及特殊需求；
（2）靈活的應用方式，例如支持任務和調度的多種組合方式，支持調度數據的多種存儲方式；
（3）分布式和集群能力，terracotta收購后在原來功能基礎上作了進一步提升。本文將對該部分相加闡述。
1.1 quartz 核心元素
quartz任務調度的核心元素為：scheduler——任務調度器、trigger——觸發器、job——任務。其中trigger和job是任務調度的元數據，scheduler是實際執行調度的控制器。
trigger是用于定義調度時間的元素，即按照什么時間規則去執行任務。quartz中主要提供了四種類型的trigger：simpletrigger，crontirgger，dateintervaltrigger，和nthincludeddaytrigger。這四種trigger可以滿足企業應用中的絕大部分需求。
job用于表示被調度的任務。主要有兩種類型的job：無狀態的（stateless）和有狀態的（stateful）。對于同一個trigger來說，有狀態的job不能被并行執行，只有上一次觸發的任務被執行完之后，才能觸發下一次執行。job主要有兩種屬性：volatility和durability，其中volatility表示任務是否被持久化到數據庫存儲，而durability表示在沒有trigger關聯的時候任務是否被保留。兩者都是在值為true的時候任務被持久化或保留。一個job可以被多個trigger關聯，但是一個trigger只能關聯一個job。
scheduler由scheduler工廠創建：directschedulerfactory或者stdschedulerfactory。第二種工廠stdschedulerfactory使用較多，因為directschedulerfactory使用起來不夠方便，需要作許多詳細的手工編碼設置。scheduler主要有三種：remotembeanscheduler，remotescheduler和stdscheduler。

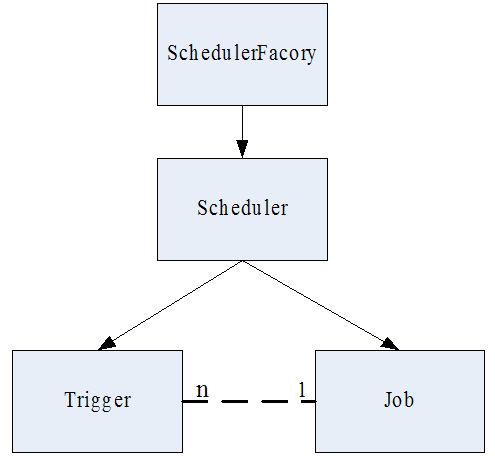

quartz核心元素之間的關系如圖1.1所示：
圖1.1 核心元素關系圖
1.2 quartz 線程視圖
在quartz中，有兩類線程，scheduler調度線程和任務執行線程，其中任務執行線程通常使用一個線程池維護一組線程。

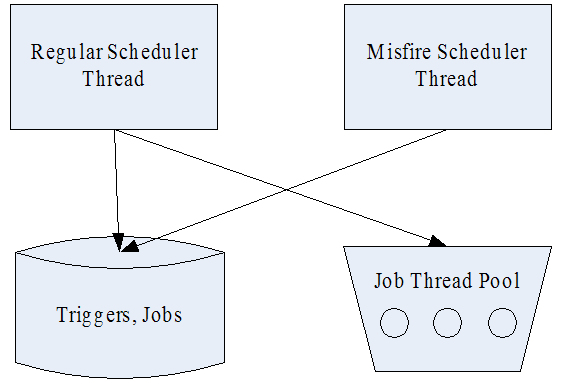

圖1.2 quartz線程視圖
scheduler調度線程主要有兩個：執行常規調度的線程，和執行misfiredtrigger的線程。常規調度線程輪詢存儲的所有trigger，如果有需要觸發的trigger，即到達了下一次觸發的時間，則從任務執行線程池獲取一個空閑線程，執行與該trigger關聯的任務。misfire線程是掃描所有的trigger，查看是否有misfiredtrigger，如果有的話根據misfire的策略分別處理(fire now or wait for the next fire)。
1.3 quartz job數據存儲
quartz中的trigger和job需要存儲下來才能被使用。quartz中有兩種存儲方式：ramjobstore,jobstoresupport，其中ramjobstore是將trigger和job存儲在內存中，而jobstoresupport是基于jdbc將trigger和job存儲到數據庫中。ramjobstore的存取速度非常快，但是由于其在系統被停止后所有的數據都會丟失，所以在集群應用中，必須使用jobstoresupport。
2、quartz集群原理2.1 quartz 集群架構
一個quartz集群中的每個節點是一個獨立的quartz應用，它又管理著其他的節點。這就意味著你必須對每個節點分別啟動或停止。quartz集群中，獨立的quartz節點并不與另一其的節點或是管理節點通信，而是通過相同的數據庫表來感知到另一quartz應用的，如圖2.1所示。

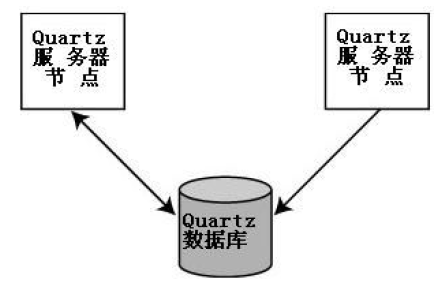

圖2.1 quartz集群架構
2.2 quartz集群相關數據庫表
因為quartz集群依賴于數據庫，所以必須首先創建quartz數據庫表，quartz發布包中包括了所有被支持的數據庫平臺的sql腳本。這些sql腳本存放于<quartz_home>/docs/dbtables 目錄下。這里采用的quartz 1.8.4版本，總共12張表，不同版本，表個數可能不同。數據庫為mysql，用tables_mysql.sql創建數據庫表。全部表如圖2.2所示，對這些表的簡要介紹如圖2.3所示。
圖2.2 quartz 1.8.4在mysql數據庫中生成的表

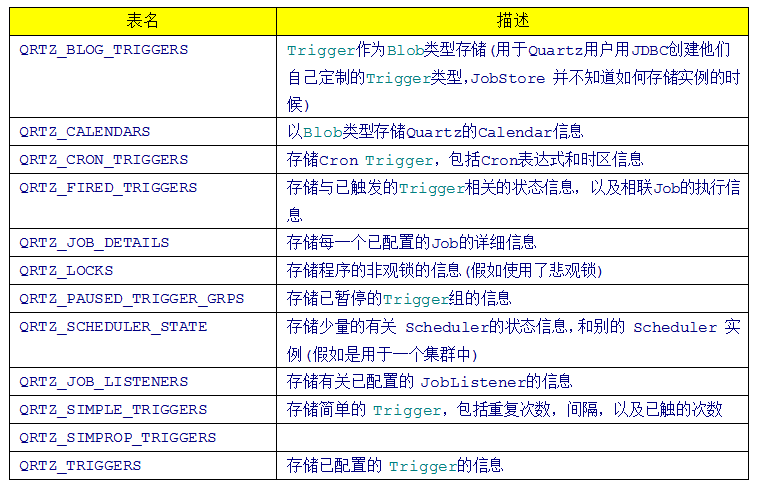

圖2.3 quartz數據表簡介
2.2.1 調度器狀態表（qrtz_scheduler_state）
說明：集群中節點實例信息，quartz定時讀取該表的信息判斷集群中每個實例的當前狀態。
instance_name：配置文件中org.quartz.scheduler.instanceid配置的名字，如果設置為auto,quartz會根據物理機名和當前時間產生一個名字。
last_checkin_time：上次檢入時間
checkin_interval：檢入間隔時間
2.2.2 觸發器與任務關聯表（qrtz_fired_triggers）
存儲與已觸發的trigger相關的狀態信息，以及相聯job的執行信息。
2.2.3 觸發器信息表（qrtz_triggers)
trigger_name：trigger的名字,該名字用戶自己可以隨意定制,無強行要求
trigger_group：trigger所屬組的名字,該名字用戶自己隨意定制,無強行要求
job_name：qrtz_job_details表job_name的外鍵
job_group：qrtz_job_details表job_group的外鍵
trigger_state：當前trigger狀態設置為acquired,如果設為waiting,則job不會觸發
trigger_cron：觸發器類型,使用cron表達式
2.2.4 任務詳細信息表（qrtz_job_details）
說明：保存job詳細信息,該表需要用戶根據實際情況初始化
job_name：集群中job的名字,該名字用戶自己可以隨意定制,無強行要求。
job_group：集群中job的所屬組的名字,該名字用戶自己隨意定制,無強行要求。
job_class_name：集群中job實現類的完全包名,quartz就是根據這個路徑到classpath找到該job類的。
is_durable：是否持久化,把該屬性設置為1，quartz會把job持久化到數據庫中
job_data：一個blob字段，存放持久化job對象。
2.2.5權限信息表（qrtz_locks）
說明：tables_oracle.sql里有相應的dml初始化，如圖2.4所示。
圖2.4 quartz權限信息表中的初始化信息
2.3 quartz scheduler在集群中的啟動流程
quartz scheduler自身是察覺不到被集群的，只有配置給scheduler的jdbc jobstore才知道。當quartz scheduler啟動時，它調用jobstore的schedulerstarted()方法，它告訴jobstore scheduler已經啟動了。schedulerstarted() 方法是在jobstoresupport類中實現的。jobstoresupport類會根據quartz.properties文件中的設置來確定scheduler實例是否參與到集群中。假如配置了集群，一個新的clustermanager類的實例就被創建、初始化并啟動。clustermanager是在jobstoresupport類中的一個內嵌類，繼承了java.lang.thread，它會定期運行，并對scheduler實例執行檢入的功能。scheduler也要查看是否有任何一個別的集群節點失敗了。檢入操作執行周期在quartz.properties中配置。
2.4 偵測失敗的scheduler節點
當一個scheduler實例執行檢入時，它會查看是否有其他的scheduler實例在到達他們所預期的時間還未檢入。這是通過檢查scheduler_state表中scheduler記錄在last_chedk_time列的值是否早于org.quartz.jobstore.clustercheckininterval來確定的。如果一個或多個節點到了預定時間還沒有檢入，那么運行中的scheduler就假定它(們) 失敗了。
2.5 從故障實例中恢復job
當一個sheduler實例在執行某個job時失敗了，有可能由另一正常工作的scheduler實例接過這個job重新運行。要實現這種行為，配置給jobdetail對象的job可恢復屬性必須設置為true（job.setrequestsrecovery(true)）。如果可恢復屬性被設置為false(默認為false)，當某個scheduler在運行該job失敗時，它將不會重新運行；而是由另一個scheduler實例在下一次觸發時間觸發。scheduler實例出現故障后多快能被偵測到取決于每個scheduler的檢入間隔（即2.3中提到的org.quartz.jobstore.clustercheckininterval）。
3、quartz集群實例(quartz+spring)
3.1 spring不兼容quartz問題
spring從2.0.2開始便不再支持quartz。具體表現在quartz+spring把quartz的task實例化進入數據庫時，會產生：serializable的錯誤：
|
1
2
3
4
5
6
7
8
|
<bean id="jobtask" class="org.springframework.scheduling.quartz. methodinvokingjobdetailfactorybean "> <property name="targetobject"> <ref bean="quartzjob"/> </property> <property name="targetmethod"> <value>execute</value> </property></bean> |
這個methodinvokingjobdetailfactorybean類中的methodinvoking方法，是不支持序列化的，因此在把quartz的task序列化進入數據庫時就會拋錯。
首先解決methodinvokingjobdetailfactorybean的問題，在不修改spring源碼的情況下，可以避免使用這個類，直接調用jobdetail。但是使用jobdetail實現，需要自己實現mothodinvoking的邏輯，可以使用jobdetail的jobclass和jobdataasmap屬性來自定義一個factory(manager)來實現同樣的目的。例如，本示例中新建了一個mydetailquartzjobbean來實現這個功能。
3.2 mydetailquartzjobbean.java文件
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
|
package org.lxh.mvc.jobbean;import java.lang.reflect.method;import org.apache.commons.logging.log;import org.apache.commons.logging.logfactory;import org.quartz.jobexecutioncontext;import org.quartz.jobexecutionexception;import org.springframework.context.applicationcontext;import org.springframework.scheduling.quartz.quartzjobbean;public class mydetailquartzjobbean extends quartzjobbean { protected final log logger = logfactory.getlog(getclass()); private string targetobject; private string targetmethod; private applicationcontext ctx; protected void executeinternal(jobexecutioncontext context) throws jobexecutionexception { try { logger.info("execute [" + targetobject + "] at once>>>>>>"); object otargetobject = ctx.getbean(targetobject); method m = null; try { m = otargetobject.getclass().getmethod(targetmethod, new class[] {}); m.invoke(otargetobject, new object[] {}); } catch (securityexception e) { logger.error(e); } catch (nosuchmethodexception e) { logger.error(e); } } catch (exception e) { throw new jobexecutionexception(e); } } public void setapplicationcontext(applicationcontext applicationcontext){ this.ctx=applicationcontext; } public void settargetobject(string targetobject) { this.targetobject = targetobject; } public void settargetmethod(string targetmethod) { this.targetmethod = targetmethod; }} |
3.3真正的job實現類
在test類中，只是簡單實現了打印系統當前時間的功能。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
|
package org.lxh.mvc.job;import java.io.serializable;import java.util.date;import org.apache.commons.logging.log;import org.apache.commons.logging.logfactory;public class test implements serializable{ private log logger = logfactory.getlog(test.class); private static final long serialversionuid = -2073310586499744415l; public void execute () { date date=new date(); system.out.println(date.tolocalestring()); }} |
3.4 配置quartz.xml文件
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
|
<bean id="test" class="org.lxh.mvc.job.test" scope="prototype"> </bean> <bean id="testjobtask" class="org.springframework.scheduling.quartz.jobdetailbean"> <property name="jobclass"><value>org.lxh.mvc.jobbean.mydetailquartzjobbean</value> </property> <property name="jobdataasmap"> <map> <entry key="targetobject" value="test" /> <entry key="targetmethod" value="execute" /> </map> </property> </bean> <bean name="testtrigger" class="org.springframework.scheduling.quartz.crontriggerbean"> <property name="jobdetail" ref="testjobtask" /> <property name="cronexpression" value="0/1 * * * * ?" /> </bean> <bean id="quartzscheduler" class="org.springframework.scheduling.quartz.schedulerfactorybean"> <property name="configlocation" value="classpath:quartz.properties"/> <property name="triggers"> <list> <ref bean="testtrigger" /> </list> </property> <property name="applicationcontextschedulercontextkey" value="applicationcontext" /> </bean> |
3.5 測試
servera、serverb的代碼、配置完全一樣，先啟動servera，后啟動serverb，當server關斷之后，serverb會監測到其關閉，并將servera上正在執行的job接管，繼續執行。
4、quartz集群實例（單獨quartz）
盡管我們已經實現了spring+quartz的集群配置，但是因為spring與quartz之間的兼容問題還是不建議使用該方式。在本小節中，我們實現了單獨用quartz配置的集群，相對spring+quartz的方式來說，簡單、穩定。
4.1 工程結構

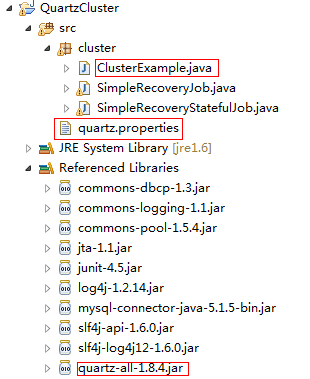

我們采用單獨使用quartz來實現其集群功能，代碼結構及所需的第三方jar包如圖3.1所示。其中，mysql版本：5.1.52，mysql驅動版本：mysql-connector-java-5.1.5-bin.jar（針對于5.1.52，建議采用該版本驅動，因為quartz存在bug使得其與某些mysql驅動結合時不能正常運行）。
圖4.1 quartz集群工程結構及所需第三方jar包
其中quartz.properties為quartz配置文件，放在src目錄下，若無該文件，quartz將自動加載jar包中的quartz.properties文件；simplerecoveryjob.java、simplerecoverystatefuljob.java為兩個job；clusterexample.java中編寫了調度信息、觸發機制及相應的測試main函數。
4.2 配置文件quartz.properties
默認文件名稱quartz.properties，通過設置"org.quartz.jobstore.isclustered"屬性為"true"來激活集群特性。在集群中的每一個實例都必須有一個唯一的"instance id" ("org.quartz.scheduler.instanceid" 屬性), 但是應該有相同的"scheduler instance name" ("org.quartz.scheduler.instancename")，也就是說集群中的每一個實例都必須使用相同的quartz.properties 配置文件。除了以下幾種例外，配置文件的內容其他都必須相同：
a.線程池大小。
b.不同的"org.quartz.scheduler.instanceid"屬性值（通過設定為"auto"即可）。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
|
#============================================================== #configure main scheduler properties #============================================================== org.quartz.scheduler.instancename = quartzschedulerorg.quartz.scheduler.instanceid = auto#============================================================== #configure jobstore #============================================================== org.quartz.jobstore.class = org.quartz.impl.jdbcjobstore.jobstoretxorg.quartz.jobstore.driverdelegateclass = org.quartz.impl.jdbcjobstore.stdjdbcdelegateorg.quartz.jobstore.tableprefix = qrtz_org.quartz.jobstore.isclustered = trueorg.quartz.jobstore.clustercheckininterval = 10000org.quartz.jobstore.datasource = myds #============================================================== #configure datasource #============================================================== org.quartz.datasource.myds.driver = com.mysql.jdbc.driverorg.quartz.datasource.myds.url = jdbc:mysql://192.168.31.18:3306/test?useunicode=true&characterencoding=utf-8org.quartz.datasource.myds.user = rootorg.quartz.datasource.myds.password = 123456org.quartz.datasource.myds.maxconnections = 30#============================================================== #configure threadpool #============================================================== org.quartz.threadpool.class = org.quartz.simpl.simplethreadpoolorg.quartz.threadpool.threadcount = 5org.quartz.threadpool.threadpriority = 5org.quartz.threadpool.threadsinheritcontextclassloaderofinitializingthread = true |
4.3 clusterexample.java文件
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
|
package cluster;import java.util.date;import org.quartz.jobdetail;import org.quartz.scheduler;import org.quartz.schedulerfactory;import org.quartz.simpletrigger;import org.quartz.impl.stdschedulerfactory;public class clusterexample { public void cleanup(scheduler inscheduler) throws exception { system.out.println("***** deleting existing jobs/triggers *****"); // unschedule jobs string[] groups = inscheduler.gettriggergroupnames(); for (int i = 0; i < groups.length; i++) { string[] names = inscheduler.gettriggernames(groups[i]); for (int j = 0; j < names.length; j++) { inscheduler.unschedulejob(names[j], groups[i]); } } // delete jobs groups = inscheduler.getjobgroupnames(); for (int i = 0; i < groups.length; i++) { string[] names = inscheduler.getjobnames(groups[i]); for (int j = 0; j < names.length; j++) { inscheduler.deletejob(names[j], groups[i]); } } } public void run(boolean inclearjobs, boolean inschedulejobs) throws exception { // first we must get a reference to a scheduler schedulerfactory sf = new stdschedulerfactory(); scheduler sched = sf.getscheduler(); if (inclearjobs) { cleanup(sched); } system.out.println("------- initialization complete -----------"); if (inschedulejobs) { system.out.println("------- scheduling jobs ------------------"); string schedid = sched.getschedulerinstanceid(); int count = 1; jobdetail job = new jobdetail("job_" + count, schedid, simplerecoveryjob.class); // ask scheduler to re-execute this job if it was in progress when // the scheduler went down... job.setrequestsrecovery(true); simpletrigger trigger = new simpletrigger("triger_" + count, schedid, 200, 1000l); trigger.setstarttime(new date(system.currenttimemillis() + 1000l)); system.out.println(job.getfullname() + " will run at: " + trigger.getnextfiretime() + " and repeat: " + trigger.getrepeatcount() + " times, every " + trigger.getrepeatinterval() / 1000 + " seconds"); sched.schedulejob(job, trigger); count++; job = new jobdetail("job_" + count, schedid, simplerecoverystatefuljob.class); // ask scheduler to re-execute this job if it was in progress when // the scheduler went down... job.setrequestsrecovery(false); trigger = new simpletrigger("trig_" + count, schedid, 100, 2000l); trigger.setstarttime(new date(system.currenttimemillis() + 2000l)); system.out.println(job.getfullname() + " will run at: " + trigger.getnextfiretime() + " and repeat: " + trigger.getrepeatcount() + " times, every " + trigger.getrepeatinterval() / 1000 + " seconds"); sched.schedulejob(job, trigger); } // jobs don't start firing until start() has been called... system.out.println("------- starting scheduler ---------------"); sched.start(); system.out.println("------- started scheduler ----------------"); system.out.println("------- waiting for one hour... ----------"); try { thread.sleep(3600l * 1000l); } catch (exception e) { } system.out.println("------- shutting down --------------------"); sched.shutdown(); system.out.println("------- shutdown complete ----------------"); } public static void main(string[] args) throws exception { boolean clearjobs = true; boolean schedulejobs = true; for (int i = 0; i < args.length; i++) { if (args[i].equalsignorecase("clearjobs")) { clearjobs = true; } else if (args[i].equalsignorecase("dontschedulejobs")) { schedulejobs = false; } } clusterexample example = new clusterexample(); example.run(clearjobs, schedulejobs); }} |
4.4 simplerecoveryjob.java
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
|
package cluster;import java.io.serializable;import java.util.date;import org.apache.commons.logging.log;import org.apache.commons.logging.logfactory;import org.quartz.job;import org.quartz.jobexecutioncontext;import org.quartz.jobexecutionexception;//如果有想反復執行的動作，作業，任務就把相關的代碼寫在execute這個方法里，前提：實現job這個接口//至于simplejob這個類什么時候實例化，execute這個方法何時被調用，我們不用關注，交給quartzpublic class simplerecoveryjob implements job, serializable { private static log _log = logfactory.getlog(simplerecoveryjob.class); public simplerecoveryjob() { } public void execute(jobexecutioncontext context) throws jobexecutionexception { //這個作業只是簡單的打印出作業名字和此作業運行的時間 string jobname = context.getjobdetail().getfullname(); system.out.println("job 1111111111111111111 simplerecoveryjob says: " + jobname + " executing at " + new date()); }} |
4.5 運行結果
server a與server b中的配置和代碼完全一樣。運行方法：運行任意主機上的clusterexample.java，將任務加入調度，觀察運行結果：

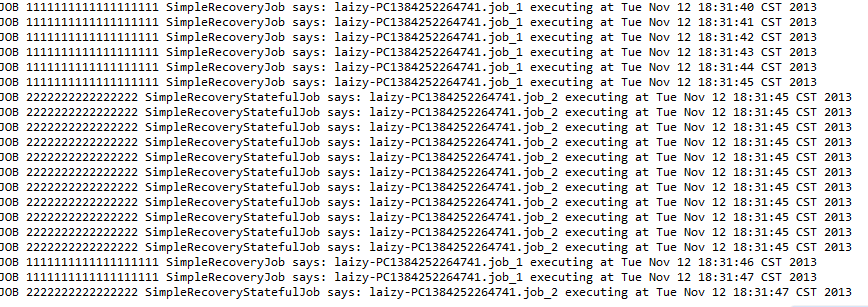

運行servera，結果如圖4.2所示。

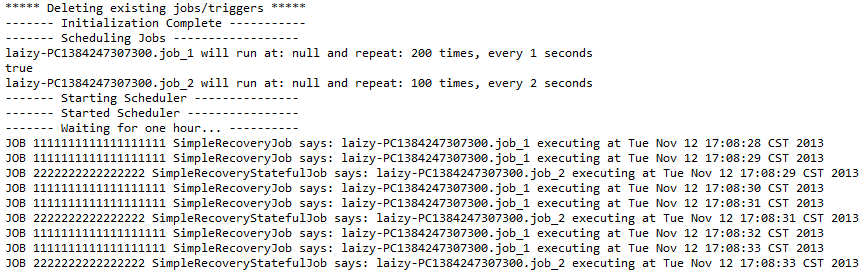

圖4.2 servera運行結果1
開啟serverb后，servera與serverb的輸出如圖4.3、4.4所示。

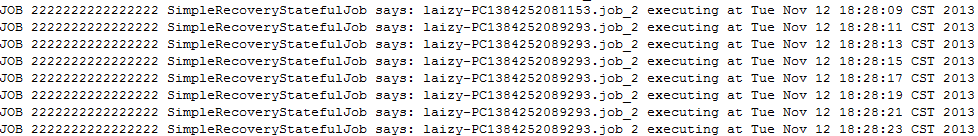

圖4.3 servera運行結果2

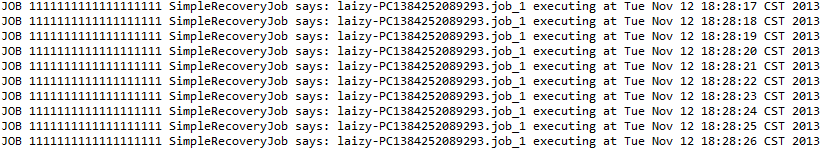

圖4.4 serverb運行結果1
從圖4.3、4.4可以看出，serverb開啟后，系統自動實現了負責均衡，serverb接手job1。關斷servera后，serverb的運行結果如圖4.5所示。
圖4.5 serverb運行結果2
從圖4.5中可以看出，serverb可以檢測出servera丟失，將其負責的任務job2接手，并將servera丟失到server檢測出這段異常時間中需要執行的job2重新執行了。
5、注意事項
5.1 時間同步問題
quartz實際并不關心你是在相同還是不同的機器上運行節點。當集群放置在不同的機器上時，稱之為水平集群。節點跑在同一臺機器上時，稱之為垂直集群。對于垂直集群，存在著單點故障的問題。這對高可用性的應用來說是無法接受的，因為一旦機器崩潰了，所有的節點也就被終止了。對于水平集群，存在著時間同步問題。
節點用時間戳來通知其他實例它自己的最后檢入時間。假如節點的時鐘被設置為將來的時間，那么運行中的scheduler將再也意識不到那個結點已經宕掉了。另一方面，如果某個節點的時鐘被設置為過去的時間，也許另一節點就會認定那個節點已宕掉并試圖接過它的job重運行。最簡單的同步計算機時鐘的方式是使用某一個internet時間服務器(internet time server its)。
5.2 節點爭搶job問題
因為quartz使用了一個隨機的負載均衡算法， job以隨機的方式由不同的實例執行。quartz官網上提到當前，還不存在一個方法來指派(釘住) 一個 job 到集群中特定的節點。
5.3 從集群獲取job列表問題
當前，如果不直接進到數據庫查詢的話，還沒有一個簡單的方式來得到集群中所有正在執行的job列表。請求一個scheduler實例，將只能得到在那個實例上正運行job的列表。quartz官網建議可以通過寫一些訪問數據庫jdbc代碼來從相應的表中獲取全部的job信息。
總結
以上就是這篇文章的全部內容了，希望本文的內容對大家的學習或者工作具有一定的參考學習價值，如果有疑問大家可以留言交流，謝謝大家對服務器之家的支持。
