01網絡接口簡介

TCP/IP參考模型中網絡分為4層：應用層、傳輸層、網絡層和網絡接口層。網絡接口層就對應著我們實際的網卡，LWIP支持多網口設計，LWIP中使用netif來描述每種網絡接口的特性，如接口的IP地址、接口狀態等等。那么如果有多個網卡的話LWIP是如何來組織這些網卡呢?在LWIP中用鏈表netif_list來管理眾多的網卡，當上層有數據要發送的時候LWIP會從netif_list鏈表中選擇一個合適的網卡來將數據發送出去。

02netif結構

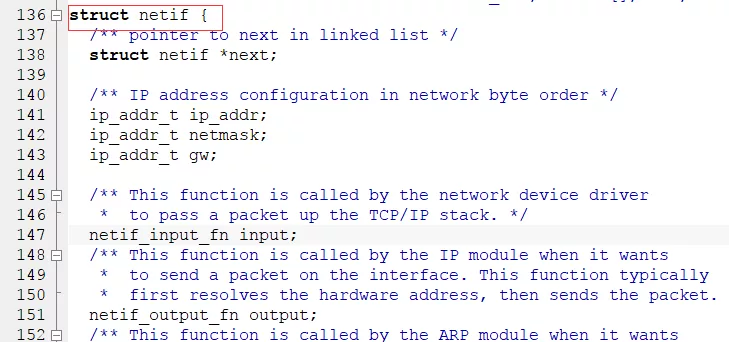

netif結構體在文件netif.h中有定義，netif結構體中每個成員變量的含義如下：

next：該字段指向下一個neitif類型的結構體，因為LWIP可以支持多個網絡接口，當設備有多個網絡接口的話LWIP就會把所有的netif結構體組成鏈表來管理這些網絡接口。

ipaddr，netmask和gw：分別為網絡接口的IP地址、子網掩碼和默認網關。

input：此字段為一個函數，這個函數將網卡接收到的數據交給IP層。

output：此字段為一個函數，當IP層向接口發送一個數據包時調用此函數。這個函數通常首先解析硬件地址，然后發送數據包。此字段我們一般使用etharp.c中的etharp_output()函數。

linkoutput：此字段為一個函數，該函數被ARP模塊調用，完成網絡數據的發送。上面說的etharp_output函數將IP數據包封裝成以太網數據幀以后就會調用linkoutput函數將數據發送出去。

state：用來定義一些關于接口的信息，用戶可以自行設置。

mtu：網絡接口所能傳輸的最大數據長度，一般設置為1500。

hwaddr_len：網卡MAC地址長度，6個字節。

hwaddr：MAC地址。

flags：網絡的接口狀態，屬性信息字段。

name：網卡的名字。

num：此字段為協議棧為每個網絡接口設置的一個編號，編號從0開始。

flags的取值：

其中

在網絡初始化中，在ethernetif.c中

他們對應的都是一個函數

etharp_output：ip層發送數據包函數

low_level_output ：ARP模塊發送函數，更底層的函數，其實etharp_output還是調用此函數

03相關函數

3.1、netif_add

1. netif_add(struct netif *netif, ip_addr_t *ipaddr, ip_addr_t *netmask,  ip_addr_t
2.                 *gw, void *state, netif_init_fn init, netif_input_fn input)

就是把netif網絡接口添加到網絡list隊列中，向網卡列表中添加一個網卡

3.2、netif_set_default

1. netif_set_default(struct netif *netif)

將這個網卡設置為默認網卡

3.3、netif_set_up

1. netif_set_up(struct netif *netif)

打開網卡
