1，摘要：

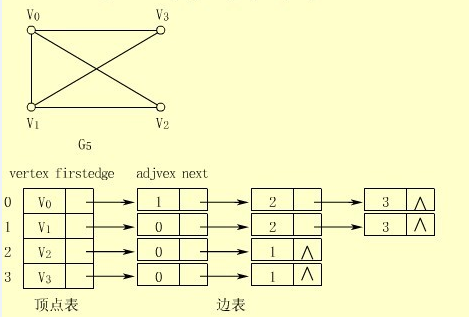

本文章主要講解學習如何使用java語言以鄰接表的方式實現了數據結構---圖。從數據的表示方法來說，有二種表示圖的方式：一種是鄰接矩陣，其實是一個二維數組；一種是鄰接表，其實是一個頂點表，每個頂點又擁有一個邊列表。下圖是圖的鄰接表表示。
從圖中可以看出，圖的實現需要能夠表示頂點表，能夠表示邊表。鄰接表指是的哪部分呢？每個頂點都有一個鄰接表，一個指定頂點的鄰接表中，起始頂點表示邊的起點，其他頂點表示邊的終點。這樣，就可以用鄰接表來實現邊的表示了。如頂點v0的鄰接表如下：
與v0關聯的邊有三條，因?yàn)関0的鄰接表中有三個頂點(不考慮v0)。
2，具體分析
先來分析邊表：
在圖中如何來表示一條邊？很簡單，就是：起始頂點指向結束頂點、就是頂點對<startvertex, endvertex>。在這里，為了考慮邊帶有權值的情況，單獨設計一個類edge.java，作為vertex.java的內部類，edge.java如下：
|
1
2
3
|
protected class edge implements java.io.serializable { private vertexinterface<t> vertex;// 終點 private double weight;//權值 |
edge類中只有兩個屬性，vertex 用來表示頂點，該頂點是邊的終點。weight 表示邊的權值。若不考慮帶權的情況，就不需要weight屬性，那么可以直接定義一個頂點列表 來存放 終點 就可以表示邊了。這是因?yàn)椋哼@些屬性是定義在vertex.java中，而vertex本身就表示頂點，如果在vertex內部定義一個list存放終點，那么該list再加上vertex所表示的頂點本身，就可以表示與起點鄰接的各個點了（稱之為這個 起點的鄰接表）。這樣的邊的特點是：邊的所有的起始點都相同。
但是為了表示帶權的邊，因此，新增加weight屬性，并用類edge來封裝，這樣不管是帶權的邊還是不帶權的邊都可以用同一個edge類來表示。不帶權的邊將weight賦值為0即可。
再分析頂點表：
定義接口vertexinterface<t>表示頂點的接口，所有的頂點都需要實現這個接口，該接口中定義了頂點的基本操作，如：判斷頂點是否有鄰接點，將頂點與另一個頂點連接起來...。其次，頂點表中的每個頂點有兩個域，一個是標識域：v0,v1,v2,v3 。一個是指針域，指針域指向一個"單鏈表"。綜上，設計一個類vertex.java 用來表示頂點，其數據域如下：
|
1
2
3
4
5
6
|
class vertex<t> implements vertexinterface<t>, java.io.serializable { private t label;//標識標點,可以用不同類型來標識頂點如string,integer.... private list<edge> edgelist;//到該頂點鄰接點的邊,實際以java.util.linkedlist存儲 private boolean visited;//標識頂點是否已訪問 private vertexinterface<t> previousvertex;//該頂點的前驅頂點 private double cost;//頂點的權值,與邊的權值要區別開來 |
現在一一解釋vertex類中定義的各個屬性：
label : 用來標識頂點，如圖中的 v0,v1,v2,v3，在實際代碼中，v0...v3 以字符串的形式表示，就可以用來標識不同的頂點了。
因此，需要在vertex類中添加獲得頂點標識的方法---getlabel()
|
1
2
3
|
public t getlabel() { return label;} |
edgelist : 存放與該頂點關聯的邊。從上面edge.java中可以看到，edge的實質是“頂點”，因?yàn)椋琫dge類除去wight屬性，就只剩表示頂點的vertex屬性了。借助edgelist，當給定一個頂點時，就可以訪問該頂點的所有鄰接點。因此，vertex.java中就需要實現根據edgelist中存放的邊來遍歷 某條邊的終點(也即相應頂點的各個鄰接點) 的迭代器了。
|
1
2
3
|
public iterator<vertexinterface<t>> getneighborinterator() { return new neighboriterator(); } |
迭代器的實現如下：
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
|
/**task: 遍歷該頂點鄰接點的迭代器--為 getneighborinterator()方法 提供迭代器 * 由于頂點的鄰接點以邊的形式存儲在java.util.list中,因此借助list的迭代器來實現 * 由于頂點的鄰接點由edge類封裝起來了--見edge.java的定義的第一個屬性 * 因此，首先獲得遍歷edge對象的迭代器,再根據獲得的edge對象解析出鄰接點對象 */ private class neighboriterator implements iterator<vertexinterface<t>>{ iterator<edge> edgesiterator; private neighboriterator() { edgesiterator = edgelist.iterator();//獲得遍歷edgeslist 的迭代器 } @override public boolean hasnext() { return edgesiterator.hasnext(); } @override public vertexinterface<t> next() { vertexinterface<t> nextneighbor = null; if(edgesiterator.hasnext()){ edge edgetonextneighbor = edgesiterator.next();//linkedlist中存儲的是edge nextneighbor = edgetonextneighbor.getendvertex();//從edge對象中取出頂點 } else throw new nosuchelementexception(); return nextneighbor; } @override public void remove() { throw new unsupportedoperationexception(); } } |
visited : 之所以給每個頂點設置一個用來標記它是否被訪問的屬性，是因?yàn)椋簩?shí)現一個數據結構，是要用它去完成某些功能的，如遍歷、查找…… 而在圖的遍歷過程中，就需要標記某個頂點是否被訪問了，因此：設置該屬性以便實現這些功能。那么，也就需要定義獲取頂點是否被訪問的isvisited()方法了。
|
1
2
3
|
public boolean isvisited() { return visited; } |
previousvertex 屬性 ，在求圖中某兩個頂點之間的最短路徑時，在從起始頂點遍歷過程中，需要記錄下遍歷到某個頂點時的前驅頂點， previousvertex 屬性就派上用場了。因此，需要有判斷和獲取頂點的前驅頂點的方法：
|
1
2
3
4
5
6
|
public boolean haspredecessor() {//判斷頂點是否有前驅頂點 return this.previousvertex != null; }public vertexinterface<t> getpredecessor() {//獲得前驅頂點 return this.previousvertex;} |
cost 屬性：用來表示頂點的權值。注意，頂點的權值與邊的權值是不同的。比如求無權圖（默認是邊不帶權值）的最短路徑時，如何求出頂點a到頂點b的最短的路徑？由定義，該最短路徑其實就是a走到b經歷的最少邊數目。因此，就可以用 cost 屬性來記錄a到b之間的距離是多少了。比如說，a 先走到 c 再走到b；初始時，a的 cost = 0，由于 a 是 c 的前驅，a到b需要經歷c，c 的 cost 就是 c.previousvertex.cost + 1，直至 b，就可以求出 a 到 b 的最短路徑了。詳細算法及實現將會在第二篇博客中給出。
因此，針對 cost 屬性，vertex.java需要實現的方法如下：
|
1
2
3
4
5
6
|
public void setcost(double newcost) { cost = newcost; }public double getcost() { return cost; } |
3，總結：
從上可以看出，設計一個數據結構時，該數據結構需要包含哪些屬性不是隨意的，而是先確定該數據結構需要完成哪些功能（如，圖的dfs、bfs、拓?fù)渑判颉⒆疃搪窂剑@些功能的實現需要借助哪些屬性(如，求最短路徑需要記錄每個頂點的前驅頂點，就需要 previousvertex)。然后，去定義這些屬性以及關于該屬性的基本操作。設計一個合適的數據結構，當借助該數據結構來實現算法時，可以有效地降低算法的實現難度和復雜度！
vertex.java的完整代碼如下：
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
|
package graph;import java.util.iterator;import java.util.linkedlist;import java.util.list;import java.util.nosuchelementexception;class vertex<t> implements vertexinterface<t>, java.io.serializable { private t label;//標識標點,可以用不同類型來標識頂點如string,integer.... private list<edge> edgelist;//到該頂點鄰接點的邊,實際以java.util.linkedlist存儲 private boolean visited;//標識頂點是否已訪問 private vertexinterface<t> previousvertex;//該頂點的前驅頂點 private double cost;//頂點的權值,與邊的權值要區別開來 public vertex(t vertexlabel){ label = vertexlabel; edgelist = new linkedlist<edge>();//是vertex的屬性,說明每個頂點都有一個edgelist用來存儲所有與該頂點關系的邊 visited = false; previousvertex = null; cost = 0; } /** *task: 這里用了一個單獨的類來表示邊,主要是考慮到帶權值的邊 *可以看出,edge類封裝了一個頂點和一個double類型變量 *若不需要考慮權值,可以不需要單獨創建一個edge類來表示邊,只需要一個保存頂點的列表即可 * @author hapjin */ protected class edge implements java.io.serializable { private vertexinterface<t> vertex;// 終點 private double weight;//權值 //vertex 類本身就代表頂點對象,因此在這里只需提供 endvertex，就可以表示一條邊了 protected edge(vertexinterface<t> endvertex, double edgeweight){ vertex = endvertex; weight = edgeweight; } protected vertexinterface<t> getendvertex(){ return vertex; } protected double getweight(){ return weight; } } /**task: 遍歷該頂點鄰接點的迭代器--為 getneighborinterator()方法 提供迭代器 * 由于頂點的鄰接點以邊的形式存儲在java.util.list中,因此借助list的迭代器來實現 * 由于頂點的鄰接點由edge類封裝起來了--見edge.java的定義的第一個屬性 * 因此，首先獲得遍歷edge對象的迭代器,再根據獲得的edge對象解析出鄰接點對象 */ private class neighboriterator implements iterator<vertexinterface<t>>{ iterator<edge> edgesiterator; private neighboriterator() { edgesiterator = edgelist.iterator();//獲得遍歷edgeslist 的迭代器 } @override public boolean hasnext() { return edgesiterator.hasnext(); } @override public vertexinterface<t> next() { vertexinterface<t> nextneighbor = null; if(edgesiterator.hasnext()){ edge edgetonextneighbor = edgesiterator.next();//linkedlist中存儲的是edge nextneighbor = edgetonextneighbor.getendvertex();//從edge對象中取出頂點 } else throw new nosuchelementexception(); return nextneighbor; } @override public void remove() { throw new unsupportedoperationexception(); } } /**task: 生成一個遍歷該頂點所有鄰接邊的權值的迭代器 * 權值是edge類的屬性,因此先獲得一個遍歷edge對象的迭代器,取得edge對象,再獲得權值 * @author hapjin * * @param <double> 權值的類型 */ private class weightiterator implements iterator{//這里不知道為什么,用泛型報編譯錯誤??? private iterator<edge> edgesiterator; private weightiterator(){ edgesiterator = edgelist.iterator(); } @override public boolean hasnext() { return edgesiterator.hasnext(); } @override public object next() { double result; if(edgesiterator.hasnext()){ edge edge = edgesiterator.next(); result = edge.getweight(); } else throw new nosuchelementexception(); return (object)result;//從迭代器中取得結果時,需要強制轉換成double } @override public void remove() { throw new unsupportedoperationexception(); } } @override public t getlabel() { return label; } @override public void visit() { this.visited = true; } @override public void unvisit() { this.visited = false; } @override public boolean isvisited() { return visited; } @override public boolean connect(vertexinterface<t> endvertex, double edgeweight) { // 將"邊"(邊的實質是頂點)插入頂點的鄰接表 boolean result = false; if(!this.equals(endvertex)){//頂點互不相同 iterator<vertexinterface<t>> neighbors = this.getneighborinterator(); boolean duplicateedge = false; while(!duplicateedge && neighbors.hasnext()){//保證不添加重復的邊 vertexinterface<t> nextneighbor = neighbors.next(); if(endvertex.equals(nextneighbor)){ duplicateedge = true; break; } }//end while if(!duplicateedge){ edgelist.add(new edge(endvertex, edgeweight));//添加一條新邊 result = true; }//end if }//end if return result; } @override public boolean connect(vertexinterface<t> endvertex) { return connect(endvertex, 0); } @override public iterator<vertexinterface<t>> getneighborinterator() { return new neighboriterator(); } @override public iterator getweightiterator() { return new weightiterator(); } @override public boolean hasneighbor() { return !(edgelist.isempty());//鄰接點實質是存儲是list中 } @override public vertexinterface<t> getunvisitedneighbor() { vertexinterface<t> result = null; iterator<vertexinterface<t>> neighbors = getneighborinterator(); while(neighbors.hasnext() && result == null){//獲得該頂點的第一個未被訪問的鄰接點 vertexinterface<t> nextneighbor = neighbors.next(); if(!nextneighbor.isvisited()) result = nextneighbor; } return result; } @override public void setpredecessor(vertexinterface<t> predecessor) { this.previousvertex = predecessor; } @override public vertexinterface<t> getpredecessor() { return this.previousvertex; } @override public boolean haspredecessor() { return this.previousvertex != null; } @override public void setcost(double newcost) { cost = newcost; } @override public double getcost() { return cost; } //判斷兩個頂點是否相同 public boolean equals(object other){ boolean result; if((other == null) || (getclass() != other.getclass())) result = false; else { vertex<t> othervertex = (vertex<t>)other; result = label.equals(othervertex.label);//節點是否相同最終還是由標識 節點類型的類的equals() 決定 } return result; }} |
以上所述是小編給大家介紹的java數據結構之圖(動力節點java學院整理)，希望對大家有所幫助
